Basit ses tanıma: Anahtar kelimeleri tanıma

TensorFlow.org'da görüntüleyin Google Colab'da çalıştırın Kaynağı GitHub'da görüntüleyin Not defterini indir

Bu öğretici, WAV formatındaki ses dosyalarının nasıl önceden işleneceğini ve on farklı kelimeyi tanımak için temel bir otomatik konuşma tanıma (ASR) modelinin nasıl oluşturulacağını ve eğitileceğini gösterir. "Aşağı", "git", "sol", "hayır", "gibi komutların kısa (bir saniye veya daha az) ses kliplerini içeren Konuşma Komutları veri kümesinin ( Warden, 2018 ) bir bölümünü kullanacaksınız. sağ", "dur", "yukarı" ve "evet".

Gerçek dünyadaki konuşma ve ses tanıma sistemleri karmaşıktır. Ancak, MNIST veri kümesiyle görüntü sınıflandırması gibi, bu eğitim size ilgili teknikler hakkında temel bir anlayış vermelidir.

Kurmak

Gerekli modülleri ve bağımlılıkları içe aktarın. Bu eğitimde görselleştirme için seaborn kullanacağınızı unutmayın.

import os
import pathlib

import matplotlib.pyplot as plt
import numpy as np
import seaborn as sns
import tensorflow as tf

from tensorflow.keras import layers
from tensorflow.keras import models
from IPython import display

# Set the seed value for experiment reproducibility.
seed = 42
tf.random.set_seed(seed)
np.random.seed(seed)

Mini Konuşma Komutları veri kümesini içe aktarın

Veri yüklemeyle zaman kazanmak için Konuşma Komutları veri kümesinin daha küçük bir sürümüyle çalışacaksınız. Orijinal veri seti , 35 farklı kelime söyleyen kişilerin WAV (Dalga formu) ses dosyası formatında 105.000'den fazla ses dosyasından oluşur. Bu veriler Google tarafından toplandı ve bir CC BY lisansı altında yayınlandı.

tf.keras.utils.get_file ile daha küçük Konuşma Komutları veri kümelerini içeren mini_speech_commands.zip dosyasını indirin ve tf.keras.utils.get_file :

DATASET_PATH = 'data/mini_speech_commands'

data_dir = pathlib.Path(DATASET_PATH)
if not data_dir.exists():
  tf.keras.utils.get_file(
      'mini_speech_commands.zip',
      origin="http://storage.googleapis.com/download.tensorflow.org/data/mini_speech_commands.zip",
      extract=True,
      cache_dir='.', cache_subdir='data')
tutucu2 l10n-yer
Downloading data from http://storage.googleapis.com/download.tensorflow.org/data/mini_speech_commands.zip
182083584/182082353 [==============================] - 1s 0us/step
182091776/182082353 [==============================] - 1s 0us/step

Veri kümesinin ses klipleri, her konuşma komutuna karşılık gelen sekiz klasörde depolanır: no , yes , down , go , left , up , right ve stop :

commands = np.array(tf.io.gfile.listdir(str(data_dir)))
commands = commands[commands != 'README.md']
print('Commands:', commands)
tutucu4 l10n-yer
Commands: ['stop' 'left' 'no' 'go' 'yes' 'down' 'right' 'up']

Ses kliplerini filenames adlı bir listeye çıkarın ve karıştırın:

filenames = tf.io.gfile.glob(str(data_dir) + '/*/*')
filenames = tf.random.shuffle(filenames)
num_samples = len(filenames)
print('Number of total examples:', num_samples)
print('Number of examples per label:',
      len(tf.io.gfile.listdir(str(data_dir/commands[0]))))
print('Example file tensor:', filenames[0])
tutucu6 l10n-yer
Number of total examples: 8000
Number of examples per label: 1000
Example file tensor: tf.Tensor(b'data/mini_speech_commands/yes/db72a474_nohash_0.wav', shape=(), dtype=string)

filenames sırasıyla 80:10:10 oranını kullanarak eğitim, doğrulama ve test kümelerine ayırın:

train_files = filenames[:6400]
val_files = filenames[6400: 6400 + 800]
test_files = filenames[-800:]

print('Training set size', len(train_files))
print('Validation set size', len(val_files))
print('Test set size', len(test_files))
tutucu8 l10n-yer
Training set size 6400
Validation set size 800
Test set size 800

Ses dosyalarını ve etiketlerini okuyun

Bu bölümde, dalga formları ve ilgili etiketler için kodu çözülmüş tensörler oluşturarak veri setini önceden işleyeceksiniz. Bunu not et:

  • Her WAV dosyası, saniyede belirli sayıda örnek içeren zaman serisi verileri içerir.
  • Her örnek, o belirli zamandaki ses sinyalinin genliğini temsil eder.
  • 16 bitlik bir sistemde, mini Konuşma Komutları veri setindeki WAV dosyaları gibi, genlik değerleri -32.768 ile 32.767 arasında değişir.
  • Bu veri seti için örnekleme hızı 16kHz'dir.

tf.audio.decode_wav tarafından döndürülen tensörün şekli [samples, channels] şeklindedir, burada channels mono için 1 veya stereo için 2 . Mini Konuşma Komutları veri kümesi yalnızca mono kayıtları içerir.

test_file = tf.io.read_file(DATASET_PATH+'/down/0a9f9af7_nohash_0.wav')
test_audio, _ = tf.audio.decode_wav(contents=test_file)
test_audio.shape
tutucu10 l10n-yer
TensorShape([13654, 1])

Şimdi, veri kümesinin ham WAV ses dosyalarını ses tensörlerine önişleyen bir işlev tanımlayalım:

def decode_audio(audio_binary):
  # Decode WAV-encoded audio files to `float32` tensors, normalized
  # to the [-1.0, 1.0] range. Return `float32` audio and a sample rate.
  audio, _ = tf.audio.decode_wav(contents=audio_binary)
  # Since all the data is single channel (mono), drop the `channels`
  # axis from the array.
  return tf.squeeze(audio, axis=-1)

Her dosya için üst dizinleri kullanarak etiketler oluşturan bir işlev tanımlayın:

  • Dosya yollarını tf.RaggedTensor s'ye bölün (düzensiz boyutlara sahip tensörler - farklı uzunluklara sahip olabilen dilimlere sahip).
def get_label(file_path):
  parts = tf.strings.split(
      input=file_path,
      sep=os.path.sep)
  # Note: You'll use indexing here instead of tuple unpacking to enable this
  # to work in a TensorFlow graph.
  return parts[-2]

Hepsini bir araya getiren başka bir yardımcı işlev - get_waveform_and_label - tanımlayın:

  • Giriş, WAV ses dosyası adıdır.
  • Çıktı, denetimli öğrenmeye hazır ses ve etiket tensörlerini içeren bir demettir.
def get_waveform_and_label(file_path):
  label = get_label(file_path)
  audio_binary = tf.io.read_file(file_path)
  waveform = decode_audio(audio_binary)
  return waveform, label

Ses etiketi çiftlerini çıkarmak için eğitim setini oluşturun:

Daha sonra benzer bir prosedür kullanarak doğrulama ve test setlerini oluşturacaksınız.

AUTOTUNE = tf.data.AUTOTUNE

files_ds = tf.data.Dataset.from_tensor_slices(train_files)

waveform_ds = files_ds.map(
    map_func=get_waveform_and_label,
    num_parallel_calls=AUTOTUNE)

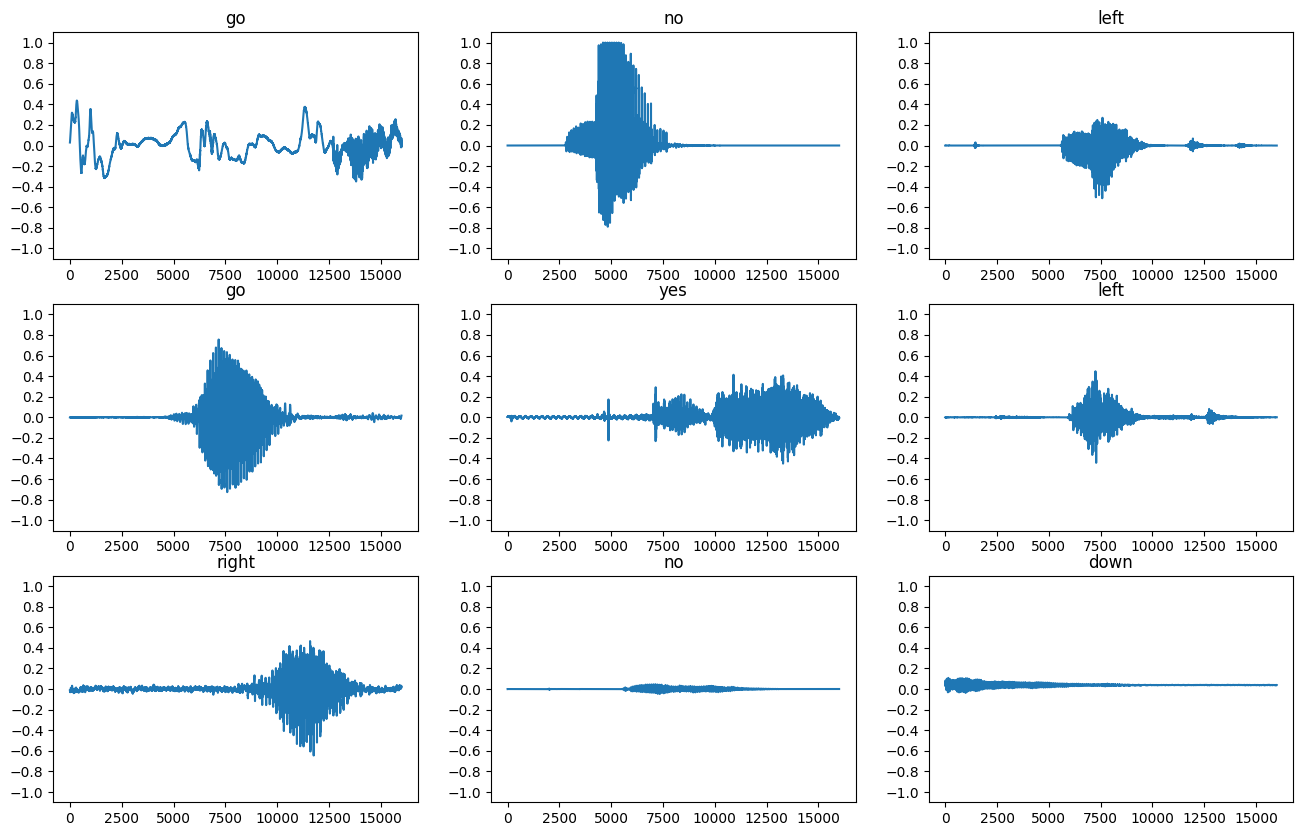

Birkaç ses dalga biçimi çizelim:

rows = 3
cols = 3
n = rows * cols
fig, axes = plt.subplots(rows, cols, figsize=(10, 12))

for i, (audio, label) in enumerate(waveform_ds.take(n)):
  r = i // cols
  c = i % cols
  ax = axes[r][c]
  ax.plot(audio.numpy())
  ax.set_yticks(np.arange(-1.2, 1.2, 0.2))
  label = label.numpy().decode('utf-8')
  ax.set_title(label)

plt.show()

png

Dalga formlarını spektrogramlara dönüştürün

Veri kümesindeki dalga biçimleri zaman alanında temsil edilir. Ardından, dalga biçimlerini zaman içinde frekans değişikliklerini gösteren ve dalga biçimlerini spektrogramlara dönüştürmek için kısa süreli Fourier dönüşümünü (STFT) hesaplayarak dalga biçimlerini zaman etki alanı sinyallerinden zaman-frekans etki alanı sinyallerine dönüştüreceksiniz. 2D görüntüler olarak temsil edilir. Modeli eğitmek için spektrogram görüntülerini sinir ağınıza besleyeceksiniz.

Fourier dönüşümü ( tf.signal.fft ) bir sinyali bileşen frekanslarına dönüştürür, ancak tüm zaman bilgilerini kaybeder. Buna karşılık, STFT ( tf.signal.stft ) sinyali zaman pencerelerine böler ve her pencerede bir Fourier dönüşümü çalıştırarak zaman bilgisini korur ve üzerinde standart evrişimleri çalıştırabileceğiniz bir 2D tensörü döndürür.

Dalga biçimlerini spektrogramlara dönüştürmek için bir yardımcı program işlevi oluşturun:

  • Dalga biçimlerinin aynı uzunlukta olması gerekir, böylece onları spektrogramlara dönüştürdüğünüzde sonuçlar benzer boyutlara sahip olur. Bu, bir saniyeden kısa olan ses kliplerini sıfırlayarak yapılabilir ( tf.zeros kullanılarak).
  • tf.signal.stft , frame_length ve frame_step parametrelerini, oluşturulan spektrogram "görüntü" neredeyse kare olacak şekilde seçin. STFT parametreleri seçimi hakkında daha fazla bilgi için, ses sinyali işleme ve STFT ile ilgili bu Coursera videosuna bakın.
  • STFT, büyüklük ve fazı temsil eden bir dizi karmaşık sayı üretir. Ancak, bu öğreticide yalnızca tf.abs çıktısına tf.signal.stft uygulayarak türetebileceğiniz büyüklüğü kullanacaksınız.
def get_spectrogram(waveform):
  # Zero-padding for an audio waveform with less than 16,000 samples.
  input_len = 16000
  waveform = waveform[:input_len]
  zero_padding = tf.zeros(
      [16000] - tf.shape(waveform),
      dtype=tf.float32)
  # Cast the waveform tensors' dtype to float32.
  waveform = tf.cast(waveform, dtype=tf.float32)
  # Concatenate the waveform with `zero_padding`, which ensures all audio
  # clips are of the same length.
  equal_length = tf.concat([waveform, zero_padding], 0)
  # Convert the waveform to a spectrogram via a STFT.
  spectrogram = tf.signal.stft(
      equal_length, frame_length=255, frame_step=128)
  # Obtain the magnitude of the STFT.
  spectrogram = tf.abs(spectrogram)
  # Add a `channels` dimension, so that the spectrogram can be used
  # as image-like input data with convolution layers (which expect
  # shape (`batch_size`, `height`, `width`, `channels`).
  spectrogram = spectrogram[..., tf.newaxis]
  return spectrogram

Ardından, verileri keşfetmeye başlayın. Bir örneğin gerginleştirilmiş dalga formunun ve ilgili spektrogramın şekillerini yazdırın ve orijinal sesi çalın:

for waveform, label in waveform_ds.take(1):
  label = label.numpy().decode('utf-8')
  spectrogram = get_spectrogram(waveform)

print('Label:', label)
print('Waveform shape:', waveform.shape)
print('Spectrogram shape:', spectrogram.shape)
print('Audio playback')
display.display(display.Audio(waveform, rate=16000))
tutucu18 l10n-yer
Label: yes
Waveform shape: (16000,)
Spectrogram shape: (124, 129, 1)
Audio playback

Şimdi, bir spektrogramı görüntülemek için bir fonksiyon tanımlayın:

def plot_spectrogram(spectrogram, ax):
  if len(spectrogram.shape) > 2:
    assert len(spectrogram.shape) == 3
    spectrogram = np.squeeze(spectrogram, axis=-1)
  # Convert the frequencies to log scale and transpose, so that the time is
  # represented on the x-axis (columns).
  # Add an epsilon to avoid taking a log of zero.
  log_spec = np.log(spectrogram.T + np.finfo(float).eps)
  height = log_spec.shape[0]
  width = log_spec.shape[1]
  X = np.linspace(0, np.size(spectrogram), num=width, dtype=int)
  Y = range(height)
  ax.pcolormesh(X, Y, log_spec)

Örneğin zaman içindeki dalga biçimini ve karşılık gelen spektrogramı (zaman içindeki frekanslar) çizin:

fig, axes = plt.subplots(2, figsize=(12, 8))
timescale = np.arange(waveform.shape[0])
axes[0].plot(timescale, waveform.numpy())
axes[0].set_title('Waveform')
axes[0].set_xlim([0, 16000])

plot_spectrogram(spectrogram.numpy(), axes[1])
axes[1].set_title('Spectrogram')
plt.show()

png

Şimdi, dalga biçimi veri kümesini spektrogramlara ve bunlara karşılık gelen etiketleri tamsayı kimlikleri olarak dönüştüren bir işlev tanımlayın:

def get_spectrogram_and_label_id(audio, label):
  spectrogram = get_spectrogram(audio)
  label_id = tf.argmax(label == commands)
  return spectrogram, label_id

get_spectrogram_and_label_id ile Dataset.map veri kümesinin öğeleri arasında eşleyin:

spectrogram_ds = waveform_ds.map(
  map_func=get_spectrogram_and_label_id,
  num_parallel_calls=AUTOTUNE)

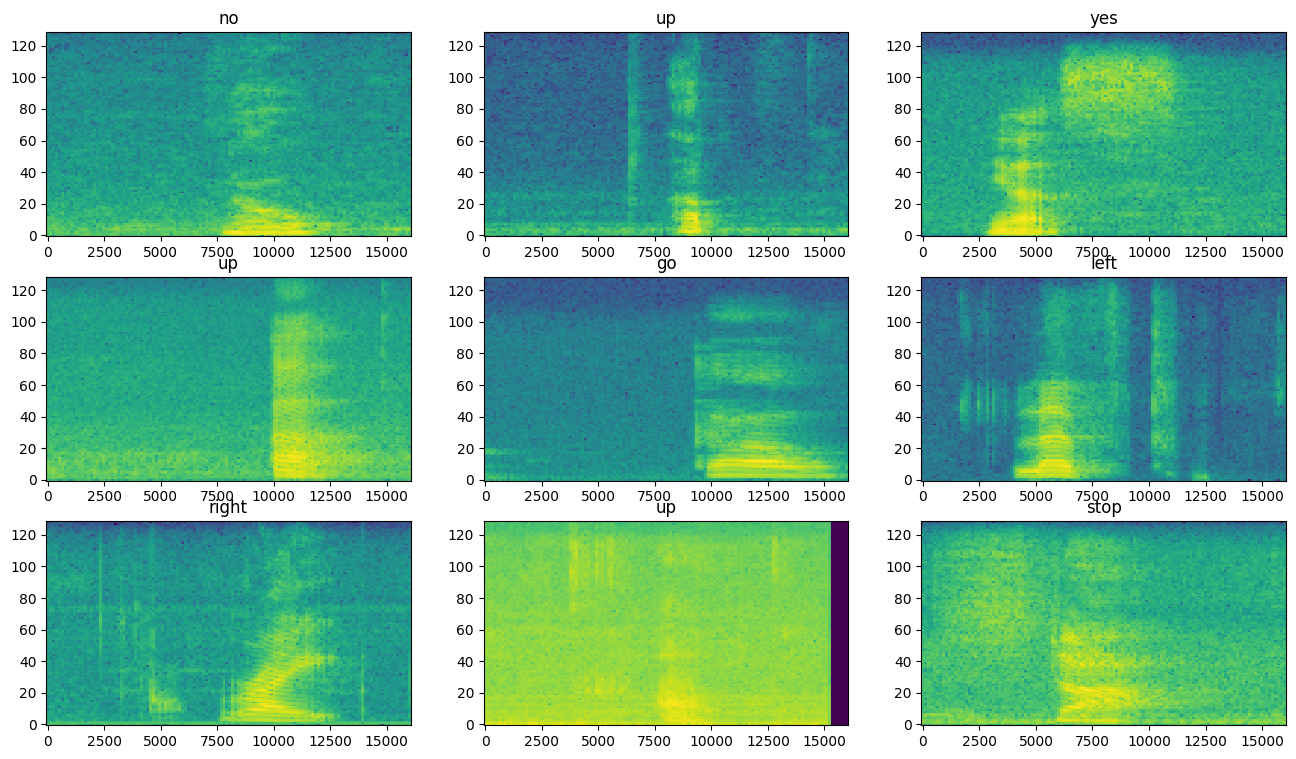

Veri kümesinin farklı örnekleri için spektrogramları inceleyin:

rows = 3
cols = 3
n = rows*cols
fig, axes = plt.subplots(rows, cols, figsize=(10, 10))

for i, (spectrogram, label_id) in enumerate(spectrogram_ds.take(n)):
  r = i // cols
  c = i % cols
  ax = axes[r][c]
  plot_spectrogram(spectrogram.numpy(), ax)
  ax.set_title(commands[label_id.numpy()])
  ax.axis('off')

plt.show()

png

Modeli oluşturun ve eğitin

Doğrulama ve test setlerinde eğitim seti ön işlemesini tekrarlayın:

def preprocess_dataset(files):
  files_ds = tf.data.Dataset.from_tensor_slices(files)
  output_ds = files_ds.map(
      map_func=get_waveform_and_label,
      num_parallel_calls=AUTOTUNE)
  output_ds = output_ds.map(
      map_func=get_spectrogram_and_label_id,
      num_parallel_calls=AUTOTUNE)
  return output_ds
tutucu25 l10n-yer
train_ds = spectrogram_ds
val_ds = preprocess_dataset(val_files)
test_ds = preprocess_dataset(test_files)

Model eğitimi için eğitim ve doğrulama kümelerini toplu olarak oluşturun:

batch_size = 64
train_ds = train_ds.batch(batch_size)
val_ds = val_ds.batch(batch_size)

Modeli eğitirken okuma gecikmesini azaltmak için Dataset.cache ve Dataset.prefetch işlemlerini ekleyin:

train_ds = train_ds.cache().prefetch(AUTOTUNE)
val_ds = val_ds.cache().prefetch(AUTOTUNE)

Ses dosyalarını spektrogram görüntülerine dönüştürdüğünüz için model için basit bir evrişimli sinir ağı (CNN) kullanacaksınız.

tf.keras.Sequential modeliniz aşağıdaki Keras ön işleme katmanlarını kullanacaktır:

Normalization katmanı için, toplama istatistiklerini (yani ortalama ve standart sapmayı) hesaplamak için ilk olarak eğitim verilerinde adapt yönteminin çağrılması gerekir.

for spectrogram, _ in spectrogram_ds.take(1):
  input_shape = spectrogram.shape
print('Input shape:', input_shape)
num_labels = len(commands)

# Instantiate the `tf.keras.layers.Normalization` layer.
norm_layer = layers.Normalization()
# Fit the state of the layer to the spectrograms
# with `Normalization.adapt`.
norm_layer.adapt(data=spectrogram_ds.map(map_func=lambda spec, label: spec))

model = models.Sequential([
    layers.Input(shape=input_shape),
    # Downsample the input.
    layers.Resizing(32, 32),
    # Normalize.
    norm_layer,
    layers.Conv2D(32, 3, activation='relu'),
    layers.Conv2D(64, 3, activation='relu'),
    layers.MaxPooling2D(),
    layers.Dropout(0.25),
    layers.Flatten(),
    layers.Dense(128, activation='relu'),
    layers.Dropout(0.5),
    layers.Dense(num_labels),
])

model.summary()
tutucu29 l10n-yer
Input shape: (124, 129, 1)
Model: "sequential"
_________________________________________________________________
 Layer (type)                Output Shape              Param #
=================================================================
 resizing (Resizing)         (None, 32, 32, 1)         0

 normalization (Normalizatio  (None, 32, 32, 1)        3
 n)

 conv2d (Conv2D)             (None, 30, 30, 32)        320

 conv2d_1 (Conv2D)           (None, 28, 28, 64)        18496

 max_pooling2d (MaxPooling2D  (None, 14, 14, 64)       0
 )

 dropout (Dropout)           (None, 14, 14, 64)        0

 flatten (Flatten)           (None, 12544)             0

 dense (Dense)               (None, 128)               1605760

 dropout_1 (Dropout)         (None, 128)               0

 dense_1 (Dense)             (None, 8)                 1032

=================================================================
Total params: 1,625,611
Trainable params: 1,625,608
Non-trainable params: 3
_________________________________________________________________

Keras modelini Adam optimize edici ve çapraz entropi kaybıyla yapılandırın:

model.compile(
    optimizer=tf.keras.optimizers.Adam(),
    loss=tf.keras.losses.SparseCategoricalCrossentropy(from_logits=True),
    metrics=['accuracy'],
)

Gösteri amacıyla modeli 10 çağdan fazla eğitin:

EPOCHS = 10
history = model.fit(
    train_ds,
    validation_data=val_ds,
    epochs=EPOCHS,
    callbacks=tf.keras.callbacks.EarlyStopping(verbose=1, patience=2),
)
tutucu32 l10n-yer
Epoch 1/10
100/100 [==============================] - 6s 41ms/step - loss: 1.7503 - accuracy: 0.3630 - val_loss: 1.2850 - val_accuracy: 0.5763
Epoch 2/10
100/100 [==============================] - 0s 5ms/step - loss: 1.2101 - accuracy: 0.5698 - val_loss: 0.9314 - val_accuracy: 0.6913
Epoch 3/10
100/100 [==============================] - 0s 5ms/step - loss: 0.9336 - accuracy: 0.6703 - val_loss: 0.7529 - val_accuracy: 0.7325
Epoch 4/10
100/100 [==============================] - 0s 5ms/step - loss: 0.7503 - accuracy: 0.7397 - val_loss: 0.6721 - val_accuracy: 0.7713
Epoch 5/10
100/100 [==============================] - 0s 5ms/step - loss: 0.6367 - accuracy: 0.7741 - val_loss: 0.6061 - val_accuracy: 0.7975
Epoch 6/10
100/100 [==============================] - 0s 5ms/step - loss: 0.5650 - accuracy: 0.7987 - val_loss: 0.5489 - val_accuracy: 0.8125
Epoch 7/10
100/100 [==============================] - 0s 5ms/step - loss: 0.5099 - accuracy: 0.8183 - val_loss: 0.5344 - val_accuracy: 0.8238
Epoch 8/10
100/100 [==============================] - 0s 5ms/step - loss: 0.4560 - accuracy: 0.8392 - val_loss: 0.5194 - val_accuracy: 0.8288
Epoch 9/10
100/100 [==============================] - 0s 5ms/step - loss: 0.4101 - accuracy: 0.8547 - val_loss: 0.4809 - val_accuracy: 0.8388
Epoch 10/10
100/100 [==============================] - 0s 5ms/step - loss: 0.3905 - accuracy: 0.8589 - val_loss: 0.4973 - val_accuracy: 0.8363

Modelinizin eğitim sırasında nasıl geliştiğini kontrol etmek için eğitim ve doğrulama kaybı eğrilerini çizelim:

metrics = history.history
plt.plot(history.epoch, metrics['loss'], metrics['val_loss'])
plt.legend(['loss', 'val_loss'])
plt.show()

png

Model performansını değerlendirin

Modeli test setinde çalıştırın ve modelin performansını kontrol edin:

test_audio = []
test_labels = []

for audio, label in test_ds:
  test_audio.append(audio.numpy())
  test_labels.append(label.numpy())

test_audio = np.array(test_audio)
test_labels = np.array(test_labels)

y_pred = np.argmax(model.predict(test_audio), axis=1)
y_true = test_labels

test_acc = sum(y_pred == y_true) / len(y_true)
print(f'Test set accuracy: {test_acc:.0%}')
-yer tutucu36 l10n-yer
Test set accuracy: 85%

Bir karışıklık matrisi göster

Modelin test setindeki komutların her birini ne kadar iyi sınıflandırdığını kontrol etmek için bir karışıklık matrisi kullanın:

confusion_mtx = tf.math.confusion_matrix(y_true, y_pred)
plt.figure(figsize=(10, 8))
sns.heatmap(confusion_mtx,
            xticklabels=commands,
            yticklabels=commands,
            annot=True, fmt='g')
plt.xlabel('Prediction')
plt.ylabel('Label')
plt.show()

png

Bir ses dosyasında çıkarımı çalıştır

Son olarak, "hayır" diyen birinin giriş ses dosyasını kullanarak modelin tahmin çıktısını doğrulayın. Modeliniz ne kadar iyi performans gösteriyor?

sample_file = data_dir/'no/01bb6a2a_nohash_0.wav'

sample_ds = preprocess_dataset([str(sample_file)])

for spectrogram, label in sample_ds.batch(1):
  prediction = model(spectrogram)
  plt.bar(commands, tf.nn.softmax(prediction[0]))
  plt.title(f'Predictions for "{commands[label[0]]}"')
  plt.show()

png

Çıktının önerdiği gibi, modelinizin sesli komutu "hayır" olarak tanıması gerekir.

Sonraki adımlar

Bu öğretici, TensorFlow ve Python ile evrişimli bir sinir ağı kullanarak basit ses sınıflandırmasının/otomatik konuşma tanımanın nasıl gerçekleştirileceğini gösterdi. Daha fazla bilgi edinmek için aşağıdaki kaynakları göz önünde bulundurun:
