Riconoscimento audio semplice: riconoscimento delle parole chiave

Visualizza su TensorFlow.org Esegui in Google Colab Visualizza l'origine su GitHub Scarica quaderno

Questo tutorial mostra come preelaborare file audio nel formato WAV e creare e addestrare un modello di riconoscimento vocale automatico di base (ASR) per riconoscere dieci parole diverse. Utilizzerai una parte del set di dati dei comandi vocali ( Warden, 2018 ), che contiene brevi clip audio (di un secondo o meno) di comandi, come "giù", "vai", "sinistra", "no", " destra", "stop", "su" e "sì".

I sistemi di riconoscimento vocale e audio del mondo reale sono complessi. Ma, come la classificazione delle immagini con il set di dati MNIST , questo tutorial dovrebbe darti una comprensione di base delle tecniche coinvolte.

Impostare

Importa i moduli e le dipendenze necessari. Nota che utilizzerai seaborn per la visualizzazione in questo tutorial.

import os
import pathlib

import matplotlib.pyplot as plt
import numpy as np
import seaborn as sns
import tensorflow as tf

from tensorflow.keras import layers
from tensorflow.keras import models
from IPython import display

# Set the seed value for experiment reproducibility.
seed = 42
tf.random.set_seed(seed)
np.random.seed(seed)

Importa il mini set di dati dei comandi vocali

Per risparmiare tempo con il caricamento dei dati, lavorerai con una versione più piccola del set di dati dei comandi vocali. Il set di dati originale è costituito da oltre 105.000 file audio nel formato di file audio WAV (Waveform) di persone che pronunciano 35 parole diverse. Questi dati sono stati raccolti da Google e rilasciati con una licenza CC BY.

Scarica ed estrai il file mini_speech_commands.zip contenente i set di dati dei comandi vocali più piccoli con tf.keras.utils.get_file :

DATASET_PATH = 'data/mini_speech_commands'

data_dir = pathlib.Path(DATASET_PATH)
if not data_dir.exists():
  tf.keras.utils.get_file(
      'mini_speech_commands.zip',
      origin="http://storage.googleapis.com/download.tensorflow.org/data/mini_speech_commands.zip",
      extract=True,
      cache_dir='.', cache_subdir='data')
Downloading data from http://storage.googleapis.com/download.tensorflow.org/data/mini_speech_commands.zip
182083584/182082353 [==============================] - 1s 0us/step
182091776/182082353 [==============================] - 1s 0us/step

I clip audio del set di dati sono archiviati in otto cartelle corrispondenti a ciascun comando vocale: no , yes , down , go , left , up , right e stop :

commands = np.array(tf.io.gfile.listdir(str(data_dir)))
commands = commands[commands != 'README.md']
print('Commands:', commands)
Commands: ['stop' 'left' 'no' 'go' 'yes' 'down' 'right' 'up']

Estrai le clip audio in un elenco chiamato nomi di filenames e mescolalo in modo casuale:

filenames = tf.io.gfile.glob(str(data_dir) + '/*/*')
filenames = tf.random.shuffle(filenames)
num_samples = len(filenames)
print('Number of total examples:', num_samples)
print('Number of examples per label:',
      len(tf.io.gfile.listdir(str(data_dir/commands[0]))))
print('Example file tensor:', filenames[0])
Number of total examples: 8000
Number of examples per label: 1000
Example file tensor: tf.Tensor(b'data/mini_speech_commands/yes/db72a474_nohash_0.wav', shape=(), dtype=string)

Dividi i nomi dei filenames in set di addestramento, convalida e test utilizzando rispettivamente un rapporto 80:10:10:

train_files = filenames[:6400]
val_files = filenames[6400: 6400 + 800]
test_files = filenames[-800:]

print('Training set size', len(train_files))
print('Validation set size', len(val_files))
print('Test set size', len(test_files))
Training set size 6400
Validation set size 800
Test set size 800

Leggi i file audio e le loro etichette

In questa sezione si pre-elabora il dataset, creando tensori decodificati per le forme d'onda e le etichette corrispondenti. Notare che:

  • Ciascun file WAV contiene dati di serie temporali con un determinato numero di campioni al secondo.
  • Ogni campione rappresenta l' ampiezza del segnale audio in quel momento specifico.
  • In un sistema a 16 bit , come i file WAV nel set di dati Mini Speech Commands, i valori di ampiezza vanno da -32.768 a 32.767.
  • La frequenza di campionamento per questo set di dati è 16kHz.

La forma del tensore restituito da tf.audio.decode_wav è [samples, channels] , dove i channels sono 1 per mono o 2 per stereo. Il mini set di dati dei comandi vocali contiene solo registrazioni mono.

test_file = tf.io.read_file(DATASET_PATH+'/down/0a9f9af7_nohash_0.wav')
test_audio, _ = tf.audio.decode_wav(contents=test_file)
test_audio.shape
TensorShape([13654, 1])

Ora definiamo una funzione che preelabora i file audio WAV grezzi del set di dati in tensori audio:

def decode_audio(audio_binary):
  # Decode WAV-encoded audio files to `float32` tensors, normalized
  # to the [-1.0, 1.0] range. Return `float32` audio and a sample rate.
  audio, _ = tf.audio.decode_wav(contents=audio_binary)
  # Since all the data is single channel (mono), drop the `channels`
  # axis from the array.
  return tf.squeeze(audio, axis=-1)

Definisci una funzione che crei etichette utilizzando le directory principali per ogni file:

  • Dividi i percorsi dei file in tf.RaggedTensor s (tensori con dimensioni irregolari, con sezioni che possono avere lunghezze diverse).
def get_label(file_path):
  parts = tf.strings.split(
      input=file_path,
      sep=os.path.sep)
  # Note: You'll use indexing here instead of tuple unpacking to enable this
  # to work in a TensorFlow graph.
  return parts[-2]

Definisci un'altra funzione di supporto, get_waveform_and_label , che metta tutto insieme:

  • L'input è il nome del file audio WAV.
  • L'output è una tupla contenente i tensori audio ed etichetta pronti per l'apprendimento supervisionato.
def get_waveform_and_label(file_path):
  label = get_label(file_path)
  audio_binary = tf.io.read_file(file_path)
  waveform = decode_audio(audio_binary)
  return waveform, label

Costruisci il training set per estrarre le coppie di etichette audio:

In seguito creerai i set di convalida e test utilizzando una procedura simile.

AUTOTUNE = tf.data.AUTOTUNE

files_ds = tf.data.Dataset.from_tensor_slices(train_files)

waveform_ds = files_ds.map(
    map_func=get_waveform_and_label,
    num_parallel_calls=AUTOTUNE)

Tracciamo alcune forme d'onda audio:

rows = 3
cols = 3
n = rows * cols
fig, axes = plt.subplots(rows, cols, figsize=(10, 12))

for i, (audio, label) in enumerate(waveform_ds.take(n)):
  r = i // cols
  c = i % cols
  ax = axes[r][c]
  ax.plot(audio.numpy())
  ax.set_yticks(np.arange(-1.2, 1.2, 0.2))
  label = label.numpy().decode('utf-8')
  ax.set_title(label)

plt.show()

png

Converti le forme d'onda in spettrogrammi

Le forme d'onda nel set di dati sono rappresentate nel dominio del tempo. Successivamente, trasformerai le forme d'onda dai segnali nel dominio del tempo nei segnali nel dominio della frequenza del tempo calcolando la trasformata di Fourier a breve termine (STFT) per convertire le forme d'onda in spettrogrammi , che mostrano le variazioni di frequenza nel tempo e possono essere rappresentato come immagini 2D. Invierai le immagini dello spettrogramma nella tua rete neurale per addestrare il modello.

Una trasformata di Fourier ( tf.signal.fft ) converte un segnale nelle sue frequenze componenti, ma perde tutte le informazioni temporali. In confronto, STFT ( tf.signal.stft ) divide il segnale in finestre temporali ed esegue una trasformata di Fourier su ciascuna finestra, preservando alcune informazioni temporali e restituendo un tensore 2D su cui è possibile eseguire convoluzioni standard.

Creare una funzione di utilità per convertire le forme d'onda in spettrogrammi:

  • Le forme d'onda devono essere della stessa lunghezza, in modo che quando le si converte in spettrogrammi, i risultati abbiano dimensioni simili. Questo può essere fatto semplicemente riempiendo di zero le clip audio che sono più brevi di un secondo (usando tf.zeros ).
  • Quando si chiama tf.signal.stft , scegliere i parametri frame_length e frame_step modo tale che l'"immagine" dello spettrogramma generato sia quasi quadrata. Per ulteriori informazioni sulla scelta dei parametri STFT, fare riferimento a questo video Coursera sull'elaborazione del segnale audio e STFT.
  • L'STFT produce una matrice di numeri complessi che rappresentano l'ampiezza e la fase. Tuttavia, in questo tutorial utilizzerai solo la grandezza, che puoi ricavare applicando tf.abs sull'output di tf.signal.stft .
def get_spectrogram(waveform):
  # Zero-padding for an audio waveform with less than 16,000 samples.
  input_len = 16000
  waveform = waveform[:input_len]
  zero_padding = tf.zeros(
      [16000] - tf.shape(waveform),
      dtype=tf.float32)
  # Cast the waveform tensors' dtype to float32.
  waveform = tf.cast(waveform, dtype=tf.float32)
  # Concatenate the waveform with `zero_padding`, which ensures all audio
  # clips are of the same length.
  equal_length = tf.concat([waveform, zero_padding], 0)
  # Convert the waveform to a spectrogram via a STFT.
  spectrogram = tf.signal.stft(
      equal_length, frame_length=255, frame_step=128)
  # Obtain the magnitude of the STFT.
  spectrogram = tf.abs(spectrogram)
  # Add a `channels` dimension, so that the spectrogram can be used
  # as image-like input data with convolution layers (which expect
  # shape (`batch_size`, `height`, `width`, `channels`).
  spectrogram = spectrogram[..., tf.newaxis]
  return spectrogram

Quindi, inizia a esplorare i dati. Stampa le forme della forma d'onda tensorizzata di un esempio e lo spettrogramma corrispondente e riproduci l'audio originale:

for waveform, label in waveform_ds.take(1):
  label = label.numpy().decode('utf-8')
  spectrogram = get_spectrogram(waveform)

print('Label:', label)
print('Waveform shape:', waveform.shape)
print('Spectrogram shape:', spectrogram.shape)
print('Audio playback')
display.display(display.Audio(waveform, rate=16000))
Label: yes
Waveform shape: (16000,)
Spectrogram shape: (124, 129, 1)
Audio playback

Ora definiamo una funzione per visualizzare uno spettrogramma:

def plot_spectrogram(spectrogram, ax):
  if len(spectrogram.shape) > 2:
    assert len(spectrogram.shape) == 3
    spectrogram = np.squeeze(spectrogram, axis=-1)
  # Convert the frequencies to log scale and transpose, so that the time is
  # represented on the x-axis (columns).
  # Add an epsilon to avoid taking a log of zero.
  log_spec = np.log(spectrogram.T + np.finfo(float).eps)
  height = log_spec.shape[0]
  width = log_spec.shape[1]
  X = np.linspace(0, np.size(spectrogram), num=width, dtype=int)
  Y = range(height)
  ax.pcolormesh(X, Y, log_spec)

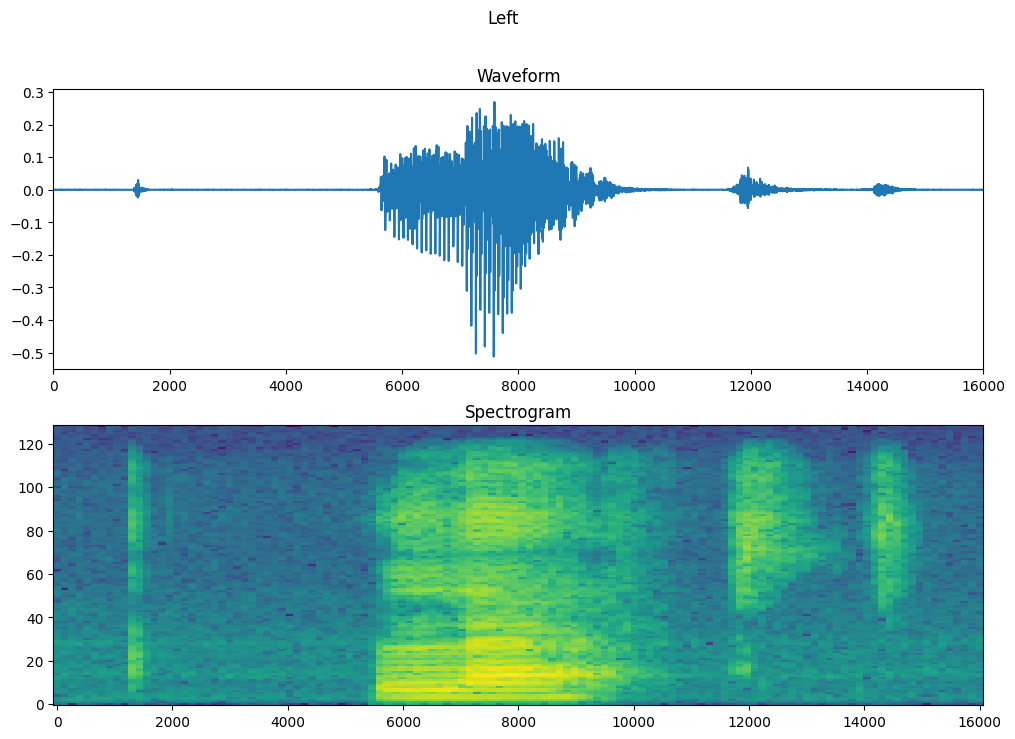

Traccia la forma d'onda dell'esempio nel tempo e lo spettrogramma corrispondente (frequenze nel tempo):

fig, axes = plt.subplots(2, figsize=(12, 8))
timescale = np.arange(waveform.shape[0])
axes[0].plot(timescale, waveform.numpy())
axes[0].set_title('Waveform')
axes[0].set_xlim([0, 16000])

plot_spectrogram(spectrogram.numpy(), axes[1])
axes[1].set_title('Spectrogram')
plt.show()

png

Definire ora una funzione che trasformi il dataset della forma d'onda in spettrogrammi e le relative etichette come ID interi:

def get_spectrogram_and_label_id(audio, label):
  spectrogram = get_spectrogram(audio)
  label_id = tf.argmax(label == commands)
  return spectrogram, label_id

Mappa get_spectrogram_and_label_id tra gli elementi del set di dati con Dataset.map :

spectrogram_ds = waveform_ds.map(
  map_func=get_spectrogram_and_label_id,
  num_parallel_calls=AUTOTUNE)

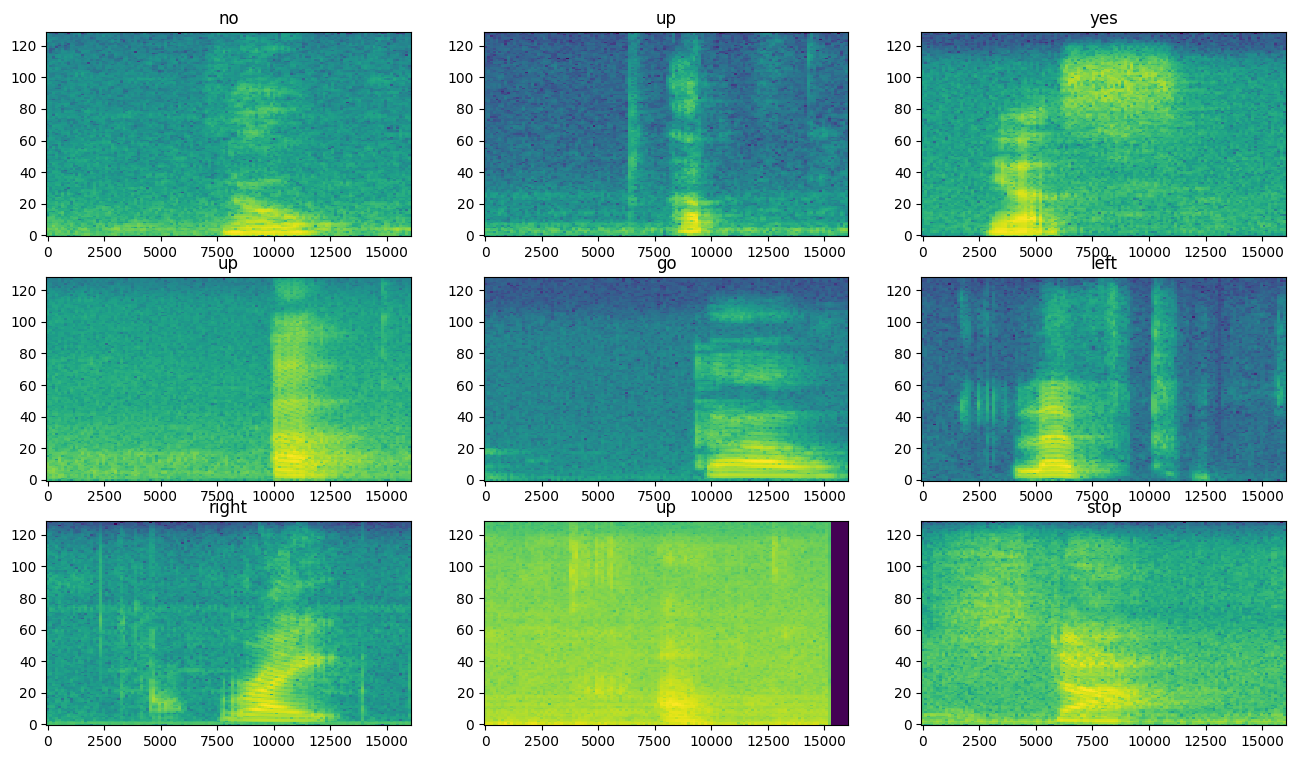

Esaminare gli spettrogrammi per diversi esempi del set di dati:

rows = 3
cols = 3
n = rows*cols
fig, axes = plt.subplots(rows, cols, figsize=(10, 10))

for i, (spectrogram, label_id) in enumerate(spectrogram_ds.take(n)):
  r = i // cols
  c = i % cols
  ax = axes[r][c]
  plot_spectrogram(spectrogram.numpy(), ax)
  ax.set_title(commands[label_id.numpy()])
  ax.axis('off')

plt.show()

png

Costruisci e addestra il modello

Ripetere la preelaborazione del set di addestramento sui set di convalida e test:

def preprocess_dataset(files):
  files_ds = tf.data.Dataset.from_tensor_slices(files)
  output_ds = files_ds.map(
      map_func=get_waveform_and_label,
      num_parallel_calls=AUTOTUNE)
  output_ds = output_ds.map(
      map_func=get_spectrogram_and_label_id,
      num_parallel_calls=AUTOTUNE)
  return output_ds
train_ds = spectrogram_ds
val_ds = preprocess_dataset(val_files)
test_ds = preprocess_dataset(test_files)

Batch i set di addestramento e convalida per l'addestramento del modello:

batch_size = 64
train_ds = train_ds.batch(batch_size)
val_ds = val_ds.batch(batch_size)

Aggiungi le operazioni Dataset.cache e Dataset.prefetch per ridurre la latenza di lettura durante il training del modello:

train_ds = train_ds.cache().prefetch(AUTOTUNE)
val_ds = val_ds.cache().prefetch(AUTOTUNE)

Per il modello, utilizzerai una semplice rete neurale convoluzionale (CNN), poiché hai trasformato i file audio in immagini spettrogramma.

Il tuo modello tf.keras.Sequential utilizzerà i seguenti livelli di preelaborazione Keras:

Per il livello di Normalization , il suo metodo di adapt dovrebbe prima essere chiamato sui dati di addestramento per calcolare le statistiche aggregate (ovvero la media e la deviazione standard).

for spectrogram, _ in spectrogram_ds.take(1):
  input_shape = spectrogram.shape
print('Input shape:', input_shape)
num_labels = len(commands)

# Instantiate the `tf.keras.layers.Normalization` layer.
norm_layer = layers.Normalization()
# Fit the state of the layer to the spectrograms
# with `Normalization.adapt`.
norm_layer.adapt(data=spectrogram_ds.map(map_func=lambda spec, label: spec))

model = models.Sequential([
    layers.Input(shape=input_shape),
    # Downsample the input.
    layers.Resizing(32, 32),
    # Normalize.
    norm_layer,
    layers.Conv2D(32, 3, activation='relu'),
    layers.Conv2D(64, 3, activation='relu'),
    layers.MaxPooling2D(),
    layers.Dropout(0.25),
    layers.Flatten(),
    layers.Dense(128, activation='relu'),
    layers.Dropout(0.5),
    layers.Dense(num_labels),
])

model.summary()
Input shape: (124, 129, 1)
Model: "sequential"
_________________________________________________________________
 Layer (type)                Output Shape              Param #
=================================================================
 resizing (Resizing)         (None, 32, 32, 1)         0

 normalization (Normalizatio  (None, 32, 32, 1)        3
 n)

 conv2d (Conv2D)             (None, 30, 30, 32)        320

 conv2d_1 (Conv2D)           (None, 28, 28, 64)        18496

 max_pooling2d (MaxPooling2D  (None, 14, 14, 64)       0
 )

 dropout (Dropout)           (None, 14, 14, 64)        0

 flatten (Flatten)           (None, 12544)             0

 dense (Dense)               (None, 128)               1605760

 dropout_1 (Dropout)         (None, 128)               0

 dense_1 (Dense)             (None, 8)                 1032

=================================================================
Total params: 1,625,611
Trainable params: 1,625,608
Non-trainable params: 3
_________________________________________________________________

Configura il modello Keras con l'ottimizzatore Adam e la perdita di entropia incrociata:

model.compile(
    optimizer=tf.keras.optimizers.Adam(),
    loss=tf.keras.losses.SparseCategoricalCrossentropy(from_logits=True),
    metrics=['accuracy'],
)

Addestra il modello in 10 epoche a scopo dimostrativo:

EPOCHS = 10
history = model.fit(
    train_ds,
    validation_data=val_ds,
    epochs=EPOCHS,
    callbacks=tf.keras.callbacks.EarlyStopping(verbose=1, patience=2),
)
Epoch 1/10
100/100 [==============================] - 6s 41ms/step - loss: 1.7503 - accuracy: 0.3630 - val_loss: 1.2850 - val_accuracy: 0.5763
Epoch 2/10
100/100 [==============================] - 0s 5ms/step - loss: 1.2101 - accuracy: 0.5698 - val_loss: 0.9314 - val_accuracy: 0.6913
Epoch 3/10
100/100 [==============================] - 0s 5ms/step - loss: 0.9336 - accuracy: 0.6703 - val_loss: 0.7529 - val_accuracy: 0.7325
Epoch 4/10
100/100 [==============================] - 0s 5ms/step - loss: 0.7503 - accuracy: 0.7397 - val_loss: 0.6721 - val_accuracy: 0.7713
Epoch 5/10
100/100 [==============================] - 0s 5ms/step - loss: 0.6367 - accuracy: 0.7741 - val_loss: 0.6061 - val_accuracy: 0.7975
Epoch 6/10
100/100 [==============================] - 0s 5ms/step - loss: 0.5650 - accuracy: 0.7987 - val_loss: 0.5489 - val_accuracy: 0.8125
Epoch 7/10
100/100 [==============================] - 0s 5ms/step - loss: 0.5099 - accuracy: 0.8183 - val_loss: 0.5344 - val_accuracy: 0.8238
Epoch 8/10
100/100 [==============================] - 0s 5ms/step - loss: 0.4560 - accuracy: 0.8392 - val_loss: 0.5194 - val_accuracy: 0.8288
Epoch 9/10
100/100 [==============================] - 0s 5ms/step - loss: 0.4101 - accuracy: 0.8547 - val_loss: 0.4809 - val_accuracy: 0.8388
Epoch 10/10
100/100 [==============================] - 0s 5ms/step - loss: 0.3905 - accuracy: 0.8589 - val_loss: 0.4973 - val_accuracy: 0.8363

Tracciamo le curve di perdita di training e validazione per verificare come il tuo modello è migliorato durante il training:

metrics = history.history
plt.plot(history.epoch, metrics['loss'], metrics['val_loss'])
plt.legend(['loss', 'val_loss'])
plt.show()

png

Valuta le prestazioni del modello

Esegui il modello sul set di prova e verifica le prestazioni del modello:

test_audio = []
test_labels = []

for audio, label in test_ds:
  test_audio.append(audio.numpy())
  test_labels.append(label.numpy())

test_audio = np.array(test_audio)
test_labels = np.array(test_labels)
y_pred = np.argmax(model.predict(test_audio), axis=1)
y_true = test_labels

test_acc = sum(y_pred == y_true) / len(y_true)
print(f'Test set accuracy: {test_acc:.0%}')
Test set accuracy: 85%

Visualizza una matrice di confusione

Usa una matrice di confusione per verificare quanto bene il modello ha classificato ciascuno dei comandi nel set di test:

confusion_mtx = tf.math.confusion_matrix(y_true, y_pred)
plt.figure(figsize=(10, 8))
sns.heatmap(confusion_mtx,
            xticklabels=commands,
            yticklabels=commands,
            annot=True, fmt='g')
plt.xlabel('Prediction')
plt.ylabel('Label')
plt.show()

png

Esegui l'inferenza su un file audio

Infine, verifica l'output della previsione del modello utilizzando un file audio di input di qualcuno che dice "no". Quanto bene si comporta il tuo modello?

sample_file = data_dir/'no/01bb6a2a_nohash_0.wav'

sample_ds = preprocess_dataset([str(sample_file)])

for spectrogram, label in sample_ds.batch(1):
  prediction = model(spectrogram)
  plt.bar(commands, tf.nn.softmax(prediction[0]))
  plt.title(f'Predictions for "{commands[label[0]]}"')
  plt.show()

png

Come suggerisce l'output, il tuo modello dovrebbe aver riconosciuto il comando audio come "no".

Prossimi passi

Questo tutorial ha dimostrato come eseguire una semplice classificazione audio/riconoscimento vocale automatico utilizzando una rete neurale convoluzionale con TensorFlow e Python. Per saperne di più, considera le seguenti risorse:
