Alat penelitian

Lihat di TensorFlow.org Jalankan di Google Colab Lihat sumber di GitHub Unduh buku catatan

TensorFlow Quantum menghadirkan primitif kuantum ke dalam ekosistem TensorFlow. Sekarang peneliti kuantum dapat memanfaatkan alat dari TensorFlow. Dalam tutorial ini Anda akan melihat lebih dekat dalam menggabungkan TensorBoard ke dalam penelitian komputasi kuantum Anda. Dengan menggunakan tutorial DCGAN dari TensorFlow, Anda akan dengan cepat membangun eksperimen dan visualisasi kerja yang serupa dengan yang dilakukan oleh Niu et al. . Secara garis besar Anda akan:

  1. Latih GAN untuk menghasilkan sampel yang terlihat seperti berasal dari sirkuit kuantum.
  2. Visualisasikan kemajuan pelatihan serta evolusi distribusi dari waktu ke waktu.
  3. Tolok ukur eksperimen dengan menjelajahi grafik komputasi.
pip install tensorflow==2.7.0 tensorflow-quantum tensorboard_plugin_profile==2.4.0

# Update package resources to account for version changes.
import importlib, pkg_resources
importlib.reload(pkg_resources)

<module 'pkg_resources' from '/tmpfs/src/tf_docs_env/lib/python3.7/site-packages/pkg_resources/__init__.py'>

#docs_infra: no_execute
%load_ext tensorboard

import datetime
import time
import cirq
import tensorflow as tf
import tensorflow_quantum as tfq
from tensorflow.keras import layers

# visualization tools
%matplotlib inline
import matplotlib.pyplot as plt
from cirq.contrib.svg import SVGCircuit

2022-02-04 12:46:52.770534: E tensorflow/stream_executor/cuda/cuda_driver.cc:271] failed call to cuInit: CUDA_ERROR_NO_DEVICE: no CUDA-capable device is detected

1. Pembuatan data

Mulailah dengan mengumpulkan beberapa data. Anda dapat menggunakan TensorFlow Quantum untuk membuat beberapa sampel bitstring dengan cepat yang akan menjadi sumber data utama untuk sisa eksperimen Anda. Seperti Niu dkk. Anda akan menjelajahi betapa mudahnya meniru pengambilan sampel dari rangkaian acak dengan kedalaman yang dikurangi secara drastis. Pertama, tentukan beberapa pembantu:

def generate_circuit(qubits):
    """Generate a random circuit on qubits."""
    random_circuit = cirq.generate_boixo_2018_supremacy_circuits_v2(
        qubits, cz_depth=2, seed=1234)
    return random_circuit

def generate_data(circuit, n_samples):
    """Draw n_samples samples from circuit into a tf.Tensor."""
    return tf.squeeze(tfq.layers.Sample()(circuit, repetitions=n_samples).to_tensor())

Sekarang Anda dapat memeriksa sirkuit serta beberapa data sampel:

qubits = cirq.GridQubit.rect(1, 5)
random_circuit_m = generate_circuit(qubits) + cirq.measure_each(*qubits)
SVGCircuit(random_circuit_m)

findfont: Font family ['Arial'] not found. Falling back to DejaVu Sans.

svg

samples = cirq.sample(random_circuit_m, repetitions=10)
print('10 Random bitstrings from this circuit:')
print(samples)

10 Random bitstrings from this circuit:
(0, 0)=1000001000
(0, 1)=0000001010
(0, 2)=1010000100
(0, 3)=0010000110
(0, 4)=0110110010

Anda dapat melakukan hal yang sama di TensorFlow Quantum dengan:

generate_data(random_circuit_m, 10)

<tf.Tensor: shape=(10, 5), dtype=int8, numpy=
array([[0, 0, 0, 0, 0],
       [0, 0, 0, 0, 0],
       [0, 0, 1, 0, 0],
       [0, 1, 0, 0, 0],
       [0, 1, 0, 0, 0],
       [0, 1, 1, 0, 0],
       [1, 0, 0, 0, 0],
       [1, 0, 0, 1, 0],
       [1, 1, 1, 0, 0],
       [1, 1, 1, 0, 0]], dtype=int8)>

Sekarang Anda dapat dengan cepat menghasilkan data pelatihan dengan:

N_SAMPLES = 60000
N_QUBITS = 10
QUBITS = cirq.GridQubit.rect(1, N_QUBITS)
REFERENCE_CIRCUIT = generate_circuit(QUBITS)
all_data = generate_data(REFERENCE_CIRCUIT, N_SAMPLES)
all_data

<tf.Tensor: shape=(60000, 10), dtype=int8, numpy=
array([[0, 0, 0, ..., 0, 0, 0],
       [0, 0, 0, ..., 0, 0, 0],
       [0, 0, 0, ..., 0, 0, 0],
       ...,
       [1, 1, 1, ..., 1, 1, 1],
       [1, 1, 1, ..., 1, 1, 1],
       [1, 1, 1, ..., 1, 1, 1]], dtype=int8)>

Akan berguna untuk mendefinisikan beberapa fungsi pembantu untuk divisualisasikan saat pelatihan sedang berlangsung. Dua besaran yang menarik untuk digunakan adalah:

  1. Nilai integer sampel, sehingga Anda dapat membuat histogram distribusi.
  2. Perkiraan fidelitas XEB linier dari satu set sampel, untuk memberikan beberapa indikasi tentang seberapa "acak kuantum" sampel tersebut.
@tf.function
def bits_to_ints(bits):
    """Convert tensor of bitstrings to tensor of ints."""
    sigs = tf.constant([1 << i for i in range(N_QUBITS)], dtype=tf.int32)
    rounded_bits = tf.clip_by_value(tf.math.round(
        tf.cast(bits, dtype=tf.dtypes.float32)), clip_value_min=0, clip_value_max=1)
    return tf.einsum('jk,k->j', tf.cast(rounded_bits, dtype=tf.dtypes.int32), sigs)

@tf.function
def xeb_fid(bits):
    """Compute linear XEB fidelity of bitstrings."""
    final_probs = tf.squeeze(
        tf.abs(tfq.layers.State()(REFERENCE_CIRCUIT).to_tensor()) ** 2)
    nums = bits_to_ints(bits)
    return (2 ** N_QUBITS) * tf.reduce_mean(tf.gather(final_probs, nums)) - 1.0

Di sini Anda dapat memvisualisasikan distribusi dan pemeriksaan kewarasan Anda menggunakan XEB:

plt.hist(bits_to_ints(all_data).numpy(), 50)
plt.show()

png

xeb_fid(all_data)

<tf.Tensor: shape=(), dtype=float32, numpy=-0.0015467405>

2. Bangun model

Di sini Anda dapat menggunakan komponen yang relevan dari tutorial DCGAN untuk kasus kuantum. Alih-alih menghasilkan digit MNIST, GAN baru akan digunakan untuk menghasilkan sampel bitstring dengan panjang N_QUBITS

LATENT_DIM = 100
def make_generator_model():
    """Construct generator model."""
    model = tf.keras.Sequential()
    model.add(layers.Dense(256, use_bias=False, input_shape=(LATENT_DIM,)))
    model.add(layers.Dense(128, activation='relu'))
    model.add(layers.Dropout(0.3))
    model.add(layers.Dense(64, activation='relu'))
    model.add(layers.Dense(N_QUBITS, activation='relu'))

    return model

def make_discriminator_model():
    """Constrcut discriminator model."""
    model = tf.keras.Sequential()
    model.add(layers.Dense(256, use_bias=False, input_shape=(N_QUBITS,)))
    model.add(layers.Dense(128, activation='relu'))
    model.add(layers.Dropout(0.3))
    model.add(layers.Dense(32, activation='relu'))
    model.add(layers.Dense(1))

    return model

Selanjutnya, buat instance generator dan model diskriminator Anda, tentukan kerugiannya dan buat fungsi train_step untuk digunakan untuk loop pelatihan utama Anda:

discriminator = make_discriminator_model()
generator = make_generator_model()

cross_entropy = tf.keras.losses.BinaryCrossentropy(from_logits=True)
def discriminator_loss(real_output, fake_output):
    """Compute discriminator loss."""
    real_loss = cross_entropy(tf.ones_like(real_output), real_output)
    fake_loss = cross_entropy(tf.zeros_like(fake_output), fake_output)
    total_loss = real_loss + fake_loss
    return total_loss

def generator_loss(fake_output):
    """Compute generator loss."""
    return cross_entropy(tf.ones_like(fake_output), fake_output)

generator_optimizer = tf.keras.optimizers.Adam(1e-4)
discriminator_optimizer = tf.keras.optimizers.Adam(1e-4)

BATCH_SIZE=256

@tf.function
def train_step(images):
    """Run train step on provided image batch."""
    noise = tf.random.normal([BATCH_SIZE, LATENT_DIM])
    with tf.GradientTape() as gen_tape, tf.GradientTape() as disc_tape:
        generated_images = generator(noise, training=True)

        real_output = discriminator(images, training=True)
        fake_output = discriminator(generated_images, training=True)

        gen_loss = generator_loss(fake_output)
        disc_loss = discriminator_loss(real_output, fake_output)

    gradients_of_generator = gen_tape.gradient(
        gen_loss, generator.trainable_variables)
    gradients_of_discriminator = disc_tape.gradient(
        disc_loss, discriminator.trainable_variables)

    generator_optimizer.apply_gradients(
        zip(gradients_of_generator, generator.trainable_variables))
    discriminator_optimizer.apply_gradients(
        zip(gradients_of_discriminator, discriminator.trainable_variables))

    return gen_loss, disc_loss

Sekarang setelah Anda memiliki semua blok penyusun yang diperlukan untuk model Anda, Anda dapat menyiapkan fungsi pelatihan yang menggabungkan visualisasi TensorBoard. Pertama-tama siapkan penulis file TensorBoard:

logdir = "tb_logs/" + datetime.datetime.now().strftime("%Y%m%d-%H%M%S")
file_writer = tf.summary.create_file_writer(logdir + "/metrics")
file_writer.set_as_default()

Dengan menggunakan modul tf.summary , Anda sekarang dapat memasukkan scalar , histogram (serta lainnya) logging ke TensorBoard di dalam fungsi train utama:

def train(dataset, epochs, start_epoch=1):
    """Launch full training run for the given number of epochs."""
    # Log original training distribution.
    tf.summary.histogram('Training Distribution', data=bits_to_ints(dataset), step=0)

    batched_data = tf.data.Dataset.from_tensor_slices(dataset).shuffle(N_SAMPLES).batch(512)
    t = time.time()
    for epoch in range(start_epoch, start_epoch + epochs):
        for i, image_batch in enumerate(batched_data):
            # Log batch-wise loss.
            gl, dl = train_step(image_batch)
            tf.summary.scalar(
                'Generator loss', data=gl, step=epoch * len(batched_data) + i)
            tf.summary.scalar(
                'Discriminator loss', data=dl, step=epoch * len(batched_data) + i)

        # Log full dataset XEB Fidelity and generated distribution.
        generated_samples = generator(tf.random.normal([N_SAMPLES, 100]))
        tf.summary.scalar(
        'Generator XEB Fidelity Estimate', data=xeb_fid(generated_samples), step=epoch)
        tf.summary.histogram(
        'Generator distribution', data=bits_to_ints(generated_samples), step=epoch)
        # Log new samples drawn from this particular random circuit.
        random_new_distribution = generate_data(REFERENCE_CIRCUIT, N_SAMPLES)
        tf.summary.histogram(
        'New round of True samples', data=bits_to_ints(random_new_distribution), step=epoch)

        if epoch % 10 == 0:
            print('Epoch {}, took {}(s)'.format(epoch, time.time() - t))
            t = time.time()

3. Visualisasikan pelatihan dan kinerja

Dasbor TensorBoard sekarang dapat diluncurkan dengan:

#docs_infra: no_execute
%tensorboard --logdir tb_logs/

Saat memanggil train , dasbor TensoBoard akan diperbarui secara otomatis dengan semua statistik ringkasan yang diberikan dalam loop pelatihan.

train(all_data, epochs=50)

Epoch 10, took 9.325464487075806(s)
Epoch 20, took 7.684147119522095(s)
Epoch 30, took 7.508770704269409(s)
Epoch 40, took 7.5157341957092285(s)
Epoch 50, took 7.533370494842529(s)

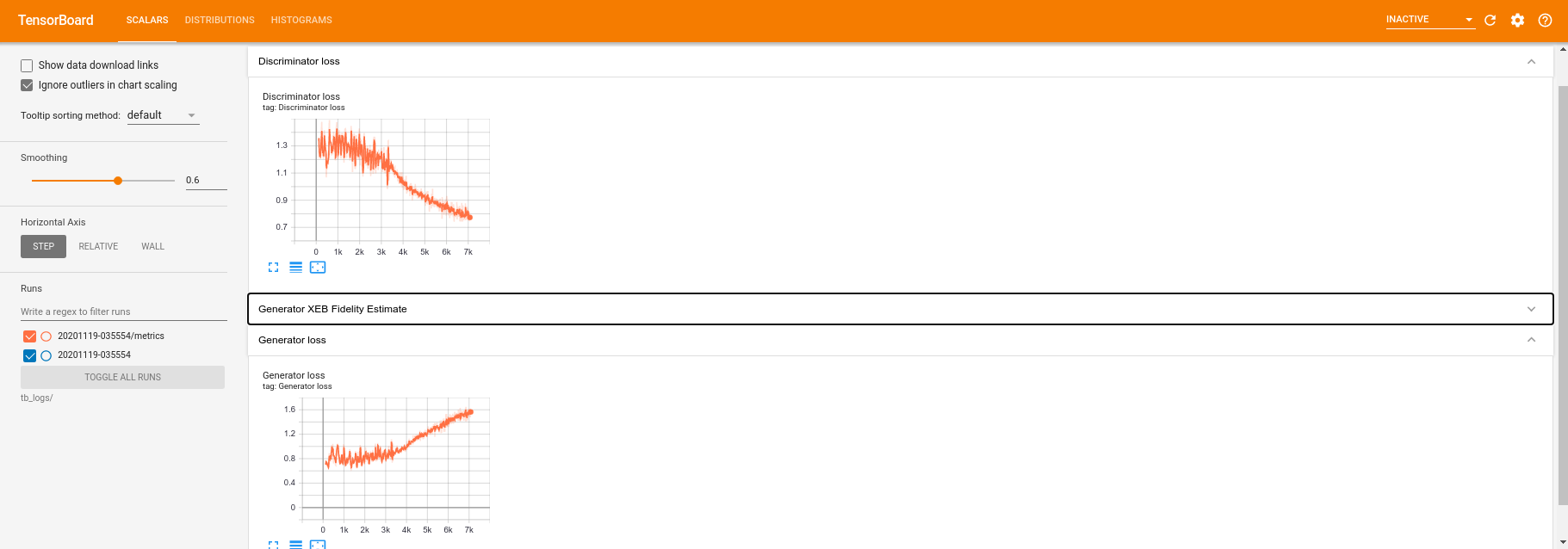

Saat pelatihan sedang berjalan (dan setelah selesai), Anda dapat memeriksa besaran skalar:

Beralih ke tab histogram, Anda juga dapat melihat seberapa baik kinerja jaringan generator dalam membuat ulang sampel dari distribusi kuantum:

Selain memungkinkan pemantauan statistik ringkasan yang terkait dengan eksperimen Anda secara real-time, TensorBoard juga dapat membantu Anda membuat profil eksperimen untuk mengidentifikasi hambatan kinerja. Untuk menjalankan kembali model Anda dengan pemantauan kinerja, Anda dapat melakukan:

tf.profiler.experimental.start(logdir)
train(all_data, epochs=10, start_epoch=50)
tf.profiler.experimental.stop()

Epoch 50, took 0.8879530429840088(s)

TensorBoard akan membuat profil semua kode antara tf.profiler.experimental.start dan tf.profiler.experimental.stop . Data profil ini kemudian dapat dilihat di halaman profile TensorBoard:

Cobalah menambah kedalaman atau bereksperimen dengan berbagai kelas sirkuit kuantum. Lihat semua fitur hebat lainnya dari TensorBoard seperti penyetelan hyperparameter yang dapat Anda masukkan ke dalam eksperimen TensorFlow Quantum Anda.
