TensorFlow Quantum introduit des primitives quantiques dans l'écosystème TensorFlow. Désormais, les chercheurs quantiques peuvent tirer parti des outils de TensorFlow. Dans ce didacticiel, vous examinerez de plus près l'intégration de TensorBoard dans vos recherches en informatique quantique. En utilisant le didacticiel DCGAN de TensorFlow, vous créerez rapidement des expériences de travail et des visualisations similaires à celles réalisées par Niu et al. . En gros vous allez :

Entraînez un GAN pour produire des échantillons qui semblent provenir de circuits quantiques.
Visualisez la progression de la formation ainsi que l'évolution de la distribution dans le temps.
Comparez l'expérience en explorant le graphique de calcul.

pip install tensorflow==2.7.0 tensorflow-quantum tensorboard_plugin_profile==2.4.0

# Update package resources to account for version changes.
import importlib, pkg_resources
importlib.reload(pkg_resources)

<module 'pkg_resources' from '/tmpfs/src/tf_docs_env/lib/python3.7/site-packages/pkg_resources/__init__.py'>

#docs_infra: no_execute
%load_ext tensorboard

import datetime
import time
import cirq
import tensorflow as tf
import tensorflow_quantum as tfq
from tensorflow.keras import layers

# visualization tools
%matplotlib inline
import matplotlib.pyplot as plt
from cirq.contrib.svg import SVGCircuit

2022-02-04 12:46:52.770534: E tensorflow/stream_executor/cuda/cuda_driver.cc:271] failed call to cuInit: CUDA_ERROR_NO_DEVICE: no CUDA-capable device is detected

1. Génération de données

Commencez par rassembler quelques données. Vous pouvez utiliser TensorFlow Quantum pour générer rapidement des échantillons de chaînes de bits qui seront la principale source de données pour le reste de vos expériences. Comme Niu et al. vous découvrirez à quel point il est facile d'émuler l'échantillonnage à partir de circuits aléatoires avec une profondeur considérablement réduite. Tout d'abord, définissez quelques helpers :

def generate_circuit(qubits):
    """Generate a random circuit on qubits."""
    random_circuit = cirq.generate_boixo_2018_supremacy_circuits_v2(
        qubits, cz_depth=2, seed=1234)
    return random_circuit

def generate_data(circuit, n_samples):
    """Draw n_samples samples from circuit into a tf.Tensor."""
    return tf.squeeze(tfq.layers.Sample()(circuit, repetitions=n_samples).to_tensor())

Vous pouvez maintenant inspecter le circuit ainsi que quelques exemples de données :

qubits = cirq.GridQubit.rect(1, 5)
random_circuit_m = generate_circuit(qubits) + cirq.measure_each(*qubits)
SVGCircuit(random_circuit_m)

findfont: Font family ['Arial'] not found. Falling back to DejaVu Sans.

svg

samples = cirq.sample(random_circuit_m, repetitions=10)
print('10 Random bitstrings from this circuit:')
print(samples)

10 Random bitstrings from this circuit:
(0, 0)=1000001000
(0, 1)=0000001010
(0, 2)=1010000100
(0, 3)=0010000110
(0, 4)=0110110010

Vous pouvez faire la même chose dans TensorFlow Quantum avec :

generate_data(random_circuit_m, 10)

<tf.Tensor: shape=(10, 5), dtype=int8, numpy=
array([[0, 0, 0, 0, 0],
       [0, 0, 0, 0, 0],
       [0, 0, 1, 0, 0],
       [0, 1, 0, 0, 0],
       [0, 1, 0, 0, 0],
       [0, 1, 1, 0, 0],
       [1, 0, 0, 0, 0],
       [1, 0, 0, 1, 0],
       [1, 1, 1, 0, 0],
       [1, 1, 1, 0, 0]], dtype=int8)>

Vous pouvez désormais générer rapidement vos données d'entraînement avec :

N_SAMPLES = 60000
N_QUBITS = 10
QUBITS = cirq.GridQubit.rect(1, N_QUBITS)
REFERENCE_CIRCUIT = generate_circuit(QUBITS)
all_data = generate_data(REFERENCE_CIRCUIT, N_SAMPLES)
all_data

<tf.Tensor: shape=(60000, 10), dtype=int8, numpy=
array([[0, 0, 0, ..., 0, 0, 0],
       [0, 0, 0, ..., 0, 0, 0],
       [0, 0, 0, ..., 0, 0, 0],
       ...,
       [1, 1, 1, ..., 1, 1, 1],
       [1, 1, 1, ..., 1, 1, 1],
       [1, 1, 1, ..., 1, 1, 1]], dtype=int8)>

Il sera utile de définir certaines fonctions d'assistance à visualiser au fur et à mesure que la formation démarre. Deux grandeurs intéressantes à utiliser sont :

Les valeurs entières des échantillons, afin que vous puissiez créer des histogrammes de la distribution.
L'estimation de fidélité XEB linéaire d'un ensemble d'échantillons, pour donner une indication de la façon dont les échantillons sont "vraiment aléatoires quantiques".

@tf.function
def bits_to_ints(bits):
    """Convert tensor of bitstrings to tensor of ints."""
    sigs = tf.constant([1 << i for i in range(N_QUBITS)], dtype=tf.int32)
    rounded_bits = tf.clip_by_value(tf.math.round(
        tf.cast(bits, dtype=tf.dtypes.float32)), clip_value_min=0, clip_value_max=1)
    return tf.einsum('jk,k->j', tf.cast(rounded_bits, dtype=tf.dtypes.int32), sigs)

@tf.function
def xeb_fid(bits):
    """Compute linear XEB fidelity of bitstrings."""
    final_probs = tf.squeeze(
        tf.abs(tfq.layers.State()(REFERENCE_CIRCUIT).to_tensor()) ** 2)
    nums = bits_to_ints(bits)
    return (2 ** N_QUBITS) * tf.reduce_mean(tf.gather(final_probs, nums)) - 1.0

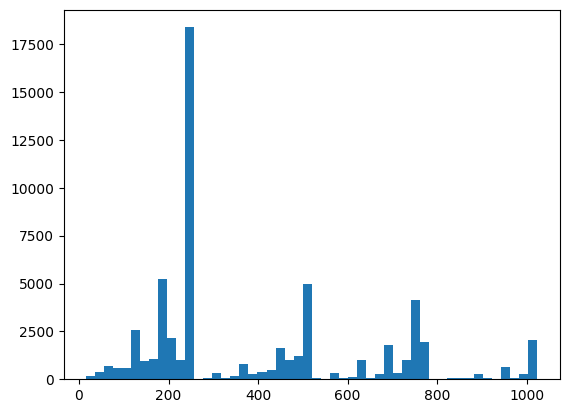

Ici, vous pouvez visualiser votre distribution et vérifier l'intégrité des éléments à l'aide de XEB :

plt.hist(bits_to_ints(all_data).numpy(), 50)
plt.show()

png

xeb_fid(all_data)

<tf.Tensor: shape=(), dtype=float32, numpy=-0.0015467405>

2. Construire un modèle

Ici, vous pouvez utiliser les composants pertinents du didacticiel DCGAN pour le cas quantique. Au lieu de produire des chiffres MNIST, le nouveau GAN sera utilisé pour produire des échantillons de chaînes de bits de longueur N_QUBITS

LATENT_DIM = 100
def make_generator_model():
    """Construct generator model."""
    model = tf.keras.Sequential()
    model.add(layers.Dense(256, use_bias=False, input_shape=(LATENT_DIM,)))
    model.add(layers.Dense(128, activation='relu'))
    model.add(layers.Dropout(0.3))
    model.add(layers.Dense(64, activation='relu'))
    model.add(layers.Dense(N_QUBITS, activation='relu'))

    return model

def make_discriminator_model():
    """Constrcut discriminator model."""
    model = tf.keras.Sequential()
    model.add(layers.Dense(256, use_bias=False, input_shape=(N_QUBITS,)))
    model.add(layers.Dense(128, activation='relu'))
    model.add(layers.Dropout(0.3))
    model.add(layers.Dense(32, activation='relu'))
    model.add(layers.Dense(1))

    return model

Ensuite, instanciez vos modèles de générateur et de discriminateur, définissez les pertes et créez la fonction train_step à utiliser pour votre boucle d'entraînement principale :

discriminator = make_discriminator_model()
generator = make_generator_model()

cross_entropy = tf.keras.losses.BinaryCrossentropy(from_logits=True)
def discriminator_loss(real_output, fake_output):
    """Compute discriminator loss."""
    real_loss = cross_entropy(tf.ones_like(real_output), real_output)
    fake_loss = cross_entropy(tf.zeros_like(fake_output), fake_output)
    total_loss = real_loss + fake_loss
    return total_loss

def generator_loss(fake_output):
    """Compute generator loss."""
    return cross_entropy(tf.ones_like(fake_output), fake_output)

generator_optimizer = tf.keras.optimizers.Adam(1e-4)
discriminator_optimizer = tf.keras.optimizers.Adam(1e-4)

BATCH_SIZE=256

@tf.function
def train_step(images):
    """Run train step on provided image batch."""
    noise = tf.random.normal([BATCH_SIZE, LATENT_DIM])
    with tf.GradientTape() as gen_tape, tf.GradientTape() as disc_tape:
        generated_images = generator(noise, training=True)

        real_output = discriminator(images, training=True)
        fake_output = discriminator(generated_images, training=True)

        gen_loss = generator_loss(fake_output)
        disc_loss = discriminator_loss(real_output, fake_output)

    gradients_of_generator = gen_tape.gradient(
        gen_loss, generator.trainable_variables)
    gradients_of_discriminator = disc_tape.gradient(
        disc_loss, discriminator.trainable_variables)

    generator_optimizer.apply_gradients(
        zip(gradients_of_generator, generator.trainable_variables))
    discriminator_optimizer.apply_gradients(
        zip(gradients_of_discriminator, discriminator.trainable_variables))

    return gen_loss, disc_loss

Maintenant que vous disposez de tous les éléments de base nécessaires à votre modèle, vous pouvez configurer une fonction d'entraînement qui intègre la visualisation TensorBoard. Configurez d'abord un filewriter TensorBoard :

logdir = "tb_logs/" + datetime.datetime.now().strftime("%Y%m%d-%H%M%S")
file_writer = tf.summary.create_file_writer(logdir + "/metrics")
file_writer.set_as_default()

À l'aide du module tf.summary , vous pouvez désormais intégrer la journalisation scalar , histogram (ainsi que d'autres) à TensorBoard à l'intérieur de la fonction de train principal :

def train(dataset, epochs, start_epoch=1):
    """Launch full training run for the given number of epochs."""
    # Log original training distribution.
    tf.summary.histogram('Training Distribution', data=bits_to_ints(dataset), step=0)

    batched_data = tf.data.Dataset.from_tensor_slices(dataset).shuffle(N_SAMPLES).batch(512)
    t = time.time()
    for epoch in range(start_epoch, start_epoch + epochs):
        for i, image_batch in enumerate(batched_data):
            # Log batch-wise loss.
            gl, dl = train_step(image_batch)
            tf.summary.scalar(
                'Generator loss', data=gl, step=epoch * len(batched_data) + i)
            tf.summary.scalar(
                'Discriminator loss', data=dl, step=epoch * len(batched_data) + i)

        # Log full dataset XEB Fidelity and generated distribution.
        generated_samples = generator(tf.random.normal([N_SAMPLES, 100]))
        tf.summary.scalar(
        'Generator XEB Fidelity Estimate', data=xeb_fid(generated_samples), step=epoch)
        tf.summary.histogram(
        'Generator distribution', data=bits_to_ints(generated_samples), step=epoch)
        # Log new samples drawn from this particular random circuit.
        random_new_distribution = generate_data(REFERENCE_CIRCUIT, N_SAMPLES)
        tf.summary.histogram(
        'New round of True samples', data=bits_to_ints(random_new_distribution), step=epoch)

        if epoch % 10 == 0:
            print('Epoch {}, took {}(s)'.format(epoch, time.time() - t))
            t = time.time()

3. Visualisez l'entraînement et les performances

Le tableau de bord TensorBoard peut désormais être lancé avec :

#docs_infra: no_execute
%tensorboard --logdir tb_logs/

Lors de l'appel de l' train le tableau de bord TensoBoard se met à jour automatiquement avec toutes les statistiques récapitulatives fournies dans la boucle d'entraînement.

train(all_data, epochs=50)

Epoch 10, took 9.325464487075806(s)
Epoch 20, took 7.684147119522095(s)
Epoch 30, took 7.508770704269409(s)
Epoch 40, took 7.5157341957092285(s)
Epoch 50, took 7.533370494842529(s)

Pendant que la formation est en cours (et une fois qu'elle est terminée), vous pouvez examiner les quantités scalaires :

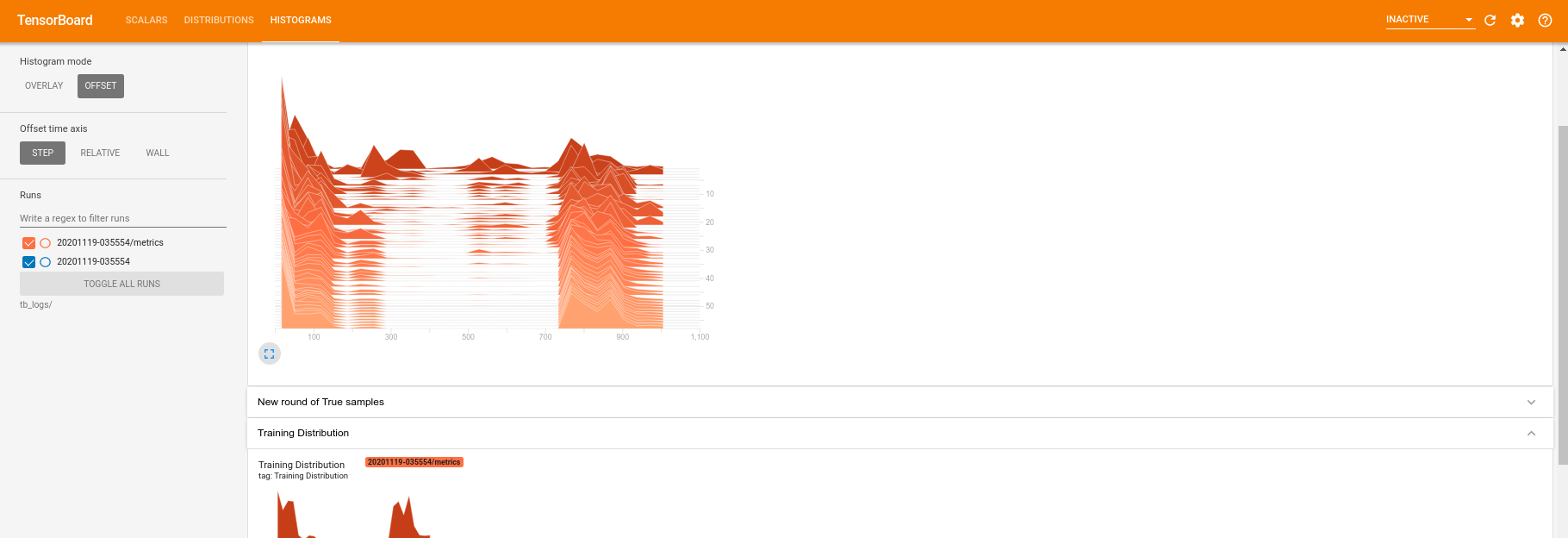

En passant à l'onglet Histogramme, vous pouvez également voir dans quelle mesure le réseau de générateurs réussit à recréer des échantillons à partir de la distribution quantique :

En plus de permettre un suivi en temps réel des statistiques récapitulatives liées à votre expérience, TensorBoard peut également vous aider à profiler vos expériences pour identifier les goulots d'étranglement des performances. Pour réexécuter votre modèle avec surveillance des performances, vous pouvez :

tf.profiler.experimental.start(logdir)
train(all_data, epochs=10, start_epoch=50)
tf.profiler.experimental.stop()

Epoch 50, took 0.8879530429840088(s)

TensorBoard profilera tout le code entre tf.profiler.experimental.start et tf.profiler.experimental.stop . Ces données de profil peuvent ensuite être consultées dans la page de profile de TensorBoard :

Essayez d'augmenter la profondeur ou d'expérimenter différentes classes de circuits quantiques. Découvrez toutes les autres fonctionnalités intéressantes de TensorBoard, telles que le réglage des hyperparamètres, que vous pouvez intégrer à vos expériences TensorFlow Quantum.
