Merhaba, birçok dünya

TensorFlow.org'da görüntüleyin Google Colab'da çalıştırın Kaynağı GitHub'da görüntüleyin Not defterini indir

Bu öğretici, klasik bir sinir ağının qubit kalibrasyon hatalarını düzeltmeyi nasıl öğrenebileceğini gösterir. Gürültülü Orta Ölçekli Kuantum (NISQ) devrelerini oluşturmak, düzenlemek ve çağırmak için bir Python çerçevesi olan Cirq'i tanıtır ve Cirq'in TensorFlow Quantum ile nasıl arayüz oluşturduğunu gösterir.

Kurmak

pip install tensorflow==2.7.0

TensorFlow Quantum'u yükleyin:

pip install tensorflow-quantum
# Update package resources to account for version changes.
import importlib, pkg_resources
importlib.reload(pkg_resources)
-yer tutucu14 l10n-yer
<module 'pkg_resources' from '/tmpfs/src/tf_docs_env/lib/python3.7/site-packages/pkg_resources/__init__.py'>

Şimdi TensorFlow ve modül bağımlılıklarını içe aktarın:

import tensorflow as tf
import tensorflow_quantum as tfq

import cirq
import sympy
import numpy as np

# visualization tools
%matplotlib inline
import matplotlib.pyplot as plt
from cirq.contrib.svg import SVGCircuit
tutucu16 l10n-yer
2022-02-04 12:27:31.677071: E tensorflow/stream_executor/cuda/cuda_driver.cc:271] failed call to cuInit: CUDA_ERROR_NO_DEVICE: no CUDA-capable device is detected

1. Temel Bilgiler

1.1 Cirq ve parametreli kuantum devreleri

TensorFlow Quantum'u (TFQ) keşfetmeden önce, bazı Cirq temellerine bakalım. Cirq, Google'dan kuantum hesaplama için bir Python kitaplığıdır. Statik ve parametreli kapılar dahil devreleri tanımlamak için kullanırsınız.

Cirq, ücretsiz parametreleri temsil etmek için SymPy sembollerini kullanır.

a, b = sympy.symbols('a b')

Aşağıdaki kod, parametrelerinizi kullanarak iki kübitlik bir devre oluşturur:

# Create two qubits
q0, q1 = cirq.GridQubit.rect(1, 2)

# Create a circuit on these qubits using the parameters you created above.
circuit = cirq.Circuit(
    cirq.rx(a).on(q0),
    cirq.ry(b).on(q1), cirq.CNOT(control=q0, target=q1))

SVGCircuit(circuit)
tutucu19 l10n-yer
findfont: Font family ['Arial'] not found. Falling back to DejaVu Sans.

svg

Devreleri değerlendirmek için cirq.Simulator arayüzünü kullanabilirsiniz. Bir cirq.ParamResolver nesnesini ileterek, bir devredeki serbest parametreleri belirli sayılarla değiştirirsiniz. Aşağıdaki kod, parametreli devrenizin ham durum vektörü çıktısını hesaplar:

# Calculate a state vector with a=0.5 and b=-0.5.
resolver = cirq.ParamResolver({a: 0.5, b: -0.5})
output_state_vector = cirq.Simulator().simulate(circuit, resolver).final_state_vector
output_state_vector
tutucu21 l10n-yer
array([ 0.9387913 +0.j        , -0.23971277+0.j        ,

        0.        +0.06120872j,  0.        -0.23971277j], dtype=complex64)

Durum vektörlerine simülasyon dışında doğrudan erişilemez (yukarıdaki çıktıdaki karmaşık sayılara dikkat edin). Fiziksel olarak gerçekçi olmak için, bir durum vektörünü klasik bilgisayarların anlayabileceği gerçek bir sayıya dönüştüren bir ölçüm belirtmelisiniz. Cirq, Pauli operatörlerinin \(\hat{X}\), \(\hat{Y}\)ve \(\hat{Z}\)kombinasyonlarını kullanarak ölçümleri belirtir. Örnek olarak, aşağıdaki kod, simüle ettiğiniz durum vektöründe \(\hat{Z}_0\) ve \(\frac{1}{2}\hat{Z}_0 + \hat{X}_1\) ölçer:

z0 = cirq.Z(q0)

qubit_map={q0: 0, q1: 1}

z0.expectation_from_state_vector(output_state_vector, qubit_map).real
0.8775825500488281
yer tutucu24 l10n-yer
z0x1 = 0.5 * z0 + cirq.X(q1)

z0x1.expectation_from_state_vector(output_state_vector, qubit_map).real
-0.04063427448272705

1.2 Tensör olarak kuantum devreleri

TensorFlow Quantum (TFQ), Cirq nesnelerini tensörlere dönüştüren bir işlev olan tfq.convert_to_tensor sağlar. Bu, Cirq nesnelerini kuantum katmanlarımıza ve kuantum operasyonlarımıza göndermenizi sağlar. İşlev, Cirq Circuits ve Cirq Paulis listelerinde veya dizilerinde çağrılabilir:

# Rank 1 tensor containing 1 circuit.
circuit_tensor = tfq.convert_to_tensor([circuit])

print(circuit_tensor.shape)
print(circuit_tensor.dtype)
tutucu27 l10n-yer
(1,)
<dtype: 'string'>

Bu, Cirq nesnelerini, tfq işlemlerinin gerektiği gibi tf.string tensörleri olarak kodlar.

# Rank 1 tensor containing 2 Pauli operators.
pauli_tensor = tfq.convert_to_tensor([z0, z0x1])
pauli_tensor.shape
tutucu29 l10n-yer
TensorShape([2])

1.3 Dozajlama devresi simülasyonu

TFQ, beklenti değerlerinin, örneklerin ve durum vektörlerinin hesaplanması için yöntemler sağlar. Şimdilik, beklenti değerlerine odaklanalım.

Beklenti değerlerini hesaplamak için en üst düzey arabirim, bir tf.keras.Layer olan tfq.layers.Expectation katmanıdır. En basit biçiminde, bu katman, birçok cirq.ParamResolvers üzerinde parametreli bir devreyi simüle etmeye eşdeğerdir; bununla birlikte, TFQ, TensorFlow semantiğini izleyen toplu işlemeye izin verir ve devreler verimli C++ kodu kullanılarak simüle edilir.

a ve b parametrelerimizin yerine geçecek bir grup değer oluşturun:

batch_vals = np.array(np.random.uniform(0, 2 * np.pi, (5, 2)), dtype=np.float32)

Cirq'de parametre değerleri üzerinden toplu devre yürütme bir döngü gerektirir:

cirq_results = []
cirq_simulator = cirq.Simulator()

for vals in batch_vals:
    resolver = cirq.ParamResolver({a: vals[0], b: vals[1]})
    final_state_vector = cirq_simulator.simulate(circuit, resolver).final_state_vector
    cirq_results.append(
        [z0.expectation_from_state_vector(final_state_vector, {
            q0: 0,
            q1: 1
        }).real])

print('cirq batch results: \n {}'.format(np.array(cirq_results)))
tutucu32 l10n-yer
cirq batch results:
 [[-0.66652703]
 [ 0.49764055]
 [ 0.67326665]
 [-0.95549959]
 [-0.81297827]]

Aynı işlem TFQ'da basitleştirilmiştir:

tfq.layers.Expectation()(circuit,
                         symbol_names=[a, b],
                         symbol_values=batch_vals,
                         operators=z0)
tutucu34 l10n-yer
<tf.Tensor: shape=(5, 1), dtype=float32, numpy=
array([[-0.666526  ],
       [ 0.49764216],
       [ 0.6732664 ],
       [-0.9554999 ],
       [-0.8129788 ]], dtype=float32)>

2. Hibrit kuantum-klasik optimizasyon

Artık temel bilgileri öğrendiğinize göre, hibrit bir kuantum-klasik sinir ağı oluşturmak için TensorFlow Quantum'u kullanalım. Tek bir kübiti kontrol etmek için klasik bir sinir ağını eğiteceksiniz. Kontrol, simüle edilmiş bir sistematik kalibrasyon hatasının üstesinden gelerek kübiti 0 veya 1 durumunda doğru şekilde hazırlamak için optimize edilecektir. Bu şekil mimariyi gösterir:

Bir sinir ağı olmadan bile, bu çözülmesi kolay bir problemdir, ancak tema, TFQ kullanarak çözebileceğiniz gerçek kuantum kontrol problemlerine benzer. Bir tf.keras.Model içindeki tfq.layers.ControlledPQC (Parametreli Kuantum Devresi) katmanını kullanan bir kuantum-klasik hesaplamanın uçtan uca bir örneğini gösterir.

Bu öğreticinin uygulanması için bu mimari 3 bölüme ayrılmıştır:

  • Giriş devresi veya veri noktası devresi : İlk üç \(R\) kapısı.
  • Kontrollü devre : Diğer üç \(R\) kapısı.
  • Kontrolör : Kontrol edilen devrenin parametrelerini ayarlayan klasik sinir ağı.

2.1 Kontrollü devre tanımı

Yukarıdaki şekilde gösterildiği gibi, öğrenilebilir bir tek bit dönüşü tanımlayın. Bu bizim kontrollü devremize karşılık gelecektir.

# Parameters that the classical NN will feed values into.
control_params = sympy.symbols('theta_1 theta_2 theta_3')

# Create the parameterized circuit.
qubit = cirq.GridQubit(0, 0)
model_circuit = cirq.Circuit(
    cirq.rz(control_params[0])(qubit),
    cirq.ry(control_params[1])(qubit),
    cirq.rx(control_params[2])(qubit))

SVGCircuit(model_circuit)

svg

2.2 Kontrolör

Şimdi denetleyici ağını tanımlayın:

# The classical neural network layers.
controller = tf.keras.Sequential([
    tf.keras.layers.Dense(10, activation='elu'),
    tf.keras.layers.Dense(3)
])

Bir grup komut verildiğinde, kontrolör, kontrol edilen devre için bir grup kontrol sinyali verir.

Denetleyici rastgele başlatılır, bu nedenle bu çıkışlar henüz kullanışlı değildir.

controller(tf.constant([[0.0],[1.0]])).numpy()
tutucu38 l10n-yer
array([[0.        , 0.        , 0.        ],
       [0.5815686 , 0.21376055, 0.57181627]], dtype=float32)

2.3 Kontrolörü devreye bağlayın

Denetleyiciyi kontrollü devreye tek bir keras.Model olarak bağlamak için tfq kullanın.

Bu model tanımı stili hakkında daha fazla bilgi için Keras İşlevsel API kılavuzuna bakın.

İlk önce modele girdileri tanımlayın:

# This input is the simulated miscalibration that the model will learn to correct.
circuits_input = tf.keras.Input(shape=(),
                                # The circuit-tensor has dtype `tf.string`
                                dtype=tf.string,
                                name='circuits_input')

# Commands will be either `0` or `1`, specifying the state to set the qubit to.
commands_input = tf.keras.Input(shape=(1,),
                                dtype=tf.dtypes.float32,
                                name='commands_input')

Ardından, hesaplamayı tanımlamak için işlemleri bu girdilere uygulayın.

dense_2 = controller(commands_input)

# TFQ layer for classically controlled circuits.
expectation_layer = tfq.layers.ControlledPQC(model_circuit,
                                             # Observe Z
                                             operators = cirq.Z(qubit))
expectation = expectation_layer([circuits_input, dense_2])

Şimdi bu hesaplamayı bir tf.keras.Model olarak paketleyin:

# The full Keras model is built from our layers.
model = tf.keras.Model(inputs=[circuits_input, commands_input],
                       outputs=expectation)

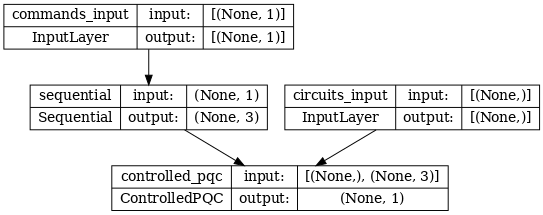

Ağ mimarisi, aşağıdaki modelin çizimi ile belirtilmiştir. Doğruluğu doğrulamak için bu model grafiğini mimari diyagramla karşılaştırın.

tf.keras.utils.plot_model(model, show_shapes=True, dpi=70)

png

Bu model iki girdi alır: Denetleyici için komutlar ve denetleyicinin çıkışını düzeltmeye çalıştığı giriş devresi.

2.4 Veri seti

Model, her komut için \(\hat{Z}\) doğru ölçüm değerini çıkarmaya çalışır. Komutlar ve doğru değerler aşağıda tanımlanmıştır.

# The command input values to the classical NN.
commands = np.array([[0], [1]], dtype=np.float32)

# The desired Z expectation value at output of quantum circuit.
expected_outputs = np.array([[1], [-1]], dtype=np.float32)

Bu, bu görev için tüm eğitim veri kümesi değildir. Veri kümesindeki her veri noktasının ayrıca bir giriş devresine ihtiyacı vardır.

2.4 Giriş devresi tanımı

Aşağıdaki giriş devresi, modelin düzeltmeyi öğreneceği rastgele yanlış kalibrasyonu tanımlar.

random_rotations = np.random.uniform(0, 2 * np.pi, 3)
noisy_preparation = cirq.Circuit(
  cirq.rx(random_rotations[0])(qubit),
  cirq.ry(random_rotations[1])(qubit),
  cirq.rz(random_rotations[2])(qubit)
)
datapoint_circuits = tfq.convert_to_tensor([
  noisy_preparation
] * 2)  # Make two copied of this circuit

Her veri noktası için bir tane olmak üzere devrenin iki kopyası vardır.

datapoint_circuits.shape
tutucu46 l10n-yer
TensorShape([2])

2.5 Eğitim

Tanımlanan girişlerle tfq modelini test edebilirsiniz.

model([datapoint_circuits, commands]).numpy()
tutucu48 l10n-yer
array([[0.95853525],
       [0.6272128 ]], dtype=float32)

Şimdi bu değerleri expected_outputs göre ayarlamak için standart bir eğitim süreci çalıştırın.

optimizer = tf.keras.optimizers.Adam(learning_rate=0.05)
loss = tf.keras.losses.MeanSquaredError()
model.compile(optimizer=optimizer, loss=loss)
history = model.fit(x=[datapoint_circuits, commands],
                    y=expected_outputs,
                    epochs=30,
                    verbose=0)
tutucu50 l10n-yer
plt.plot(history.history['loss'])
plt.title("Learning to Control a Qubit")
plt.xlabel("Iterations")
plt.ylabel("Error in Control")
plt.show()

png

Bu çizimden, sinir ağının sistematik yanlış kalibrasyonun üstesinden gelmeyi öğrendiğini görebilirsiniz.

2.6 Çıkışları doğrulama

Şimdi, qubit kalibrasyon hatalarını düzeltmek için eğitilmiş modeli kullanın. Cirq ile:

def check_error(command_values, desired_values):
  """Based on the value in `command_value` see how well you could prepare
  the full circuit to have `desired_value` when taking expectation w.r.t. Z."""
  params_to_prepare_output = controller(command_values).numpy()
  full_circuit = noisy_preparation + model_circuit

  # Test how well you can prepare a state to get expectation the expectation
  # value in `desired_values`
  for index in [0, 1]:
    state = cirq_simulator.simulate(
        full_circuit,
        {s:v for (s,v) in zip(control_params, params_to_prepare_output[index])}
    ).final_state_vector
    expt = cirq.Z(qubit).expectation_from_state_vector(state, {qubit: 0}).real
    print(f'For a desired output (expectation) of {desired_values[index]} with'
          f' noisy preparation, the controller\nnetwork found the following '
          f'values for theta: {params_to_prepare_output[index]}\nWhich gives an'
          f' actual expectation of: {expt}\n')


check_error(commands, expected_outputs)
tutucu52 l10n-yer
For a desired output (expectation) of [1.] with noisy preparation, the controller
network found the following values for theta: [-0.6788422   0.3395225  -0.59394693]
Which gives an actual expectation of: 0.9171845316886902

For a desired output (expectation) of [-1.] with noisy preparation, the controller
network found the following values for theta: [-5.203663   -0.29528576  3.2887425 ]
Which gives an actual expectation of: -0.9511058330535889

Eğitim sırasında kayıp fonksiyonunun değeri, modelin ne kadar iyi öğrendiği hakkında kabaca bir fikir sağlar. Kayıp ne kadar düşükse, yukarıdaki hücredeki beklenti değerleri desired_values o kadar yakındır. Parametre değerleriyle ilgilenmiyorsanız, çıktıları her zaman tfq kullanarak yukarıdan kontrol edebilirsiniz:

model([datapoint_circuits, commands])
tutucu54 l10n-yer
<tf.Tensor: shape=(2, 1), dtype=float32, numpy=
array([[ 0.91718477],
       [-0.9511056 ]], dtype=float32)>

3 Farklı operatörlerin öz durumlarını hazırlamayı öğrenme

1 ve 0'a karşılık gelen \(\pm \hat{Z}\) tutucu9 özdurumlarının seçimi keyfiydi. 1'in \(+ \hat{Z}\) \(-\hat{X}\) özdurumuna karşılık gelmesini aynı kolaylıkla isteyebilirsiniz. Bunu başarmanın bir yolu, aşağıdaki şekilde gösterildiği gibi her komut için farklı bir ölçüm operatörü belirlemektir:

Bu, tfq.layers.Expectation kullanımını gerektirir. Artık girdiniz üç nesne içerecek şekilde büyüdü: devre, komut ve operatör. Çıktı hala beklenti değeridir.

3.1 Yeni model tanımı

Bu görevi gerçekleştirmek için modele bir göz atalım:

# Define inputs.
commands_input = tf.keras.layers.Input(shape=(1),
                                       dtype=tf.dtypes.float32,
                                       name='commands_input')
circuits_input = tf.keras.Input(shape=(),
                                # The circuit-tensor has dtype `tf.string`
                                dtype=tf.dtypes.string,
                                name='circuits_input')
operators_input = tf.keras.Input(shape=(1,),
                                 dtype=tf.dtypes.string,
                                 name='operators_input')

İşte denetleyici ağı:

# Define classical NN.
controller = tf.keras.Sequential([
    tf.keras.layers.Dense(10, activation='elu'),
    tf.keras.layers.Dense(3)
])

Devreyi ve denetleyiciyi tek bir keras.Model kullanarak tfq :

dense_2 = controller(commands_input)

# Since you aren't using a PQC or ControlledPQC you must append
# your model circuit onto the datapoint circuit tensor manually.
full_circuit = tfq.layers.AddCircuit()(circuits_input, append=model_circuit)
expectation_output = tfq.layers.Expectation()(full_circuit,
                                              symbol_names=control_params,
                                              symbol_values=dense_2,
                                              operators=operators_input)

# Contruct your Keras model.
two_axis_control_model = tf.keras.Model(
    inputs=[circuits_input, commands_input, operators_input],
    outputs=[expectation_output])

3.2 Veri seti

Şimdi model_circuit için sağladığınız her veri noktası için ölçmek istediğiniz operatörleri de dahil edeceksiniz:

# The operators to measure, for each command.
operator_data = tfq.convert_to_tensor([[cirq.X(qubit)], [cirq.Z(qubit)]])

# The command input values to the classical NN.
commands = np.array([[0], [1]], dtype=np.float32)

# The desired expectation value at output of quantum circuit.
expected_outputs = np.array([[1], [-1]], dtype=np.float32)

3.3 Eğitim

Artık yeni girdilerinize ve çıktılarınıza sahip olduğunuza göre, keraları kullanarak bir kez daha antrenman yapabilirsiniz.

optimizer = tf.keras.optimizers.Adam(learning_rate=0.05)
loss = tf.keras.losses.MeanSquaredError()

two_axis_control_model.compile(optimizer=optimizer, loss=loss)

history = two_axis_control_model.fit(
    x=[datapoint_circuits, commands, operator_data],
    y=expected_outputs,
    epochs=30,
    verbose=1)
Epoch 1/30
1/1 [==============================] - 0s 320ms/step - loss: 2.4404
Epoch 2/30
1/1 [==============================] - 0s 3ms/step - loss: 1.8713
Epoch 3/30
1/1 [==============================] - 0s 3ms/step - loss: 1.1400
Epoch 4/30
1/1 [==============================] - 0s 3ms/step - loss: 0.5071
Epoch 5/30
1/1 [==============================] - 0s 3ms/step - loss: 0.1611
Epoch 6/30
1/1 [==============================] - 0s 3ms/step - loss: 0.0426
Epoch 7/30
1/1 [==============================] - 0s 3ms/step - loss: 0.0117
Epoch 8/30
1/1 [==============================] - 0s 3ms/step - loss: 0.0032
Epoch 9/30
1/1 [==============================] - 0s 2ms/step - loss: 0.0147
Epoch 10/30
1/1 [==============================] - 0s 3ms/step - loss: 0.0452
Epoch 11/30
1/1 [==============================] - 0s 3ms/step - loss: 0.0670
Epoch 12/30
1/1 [==============================] - 0s 3ms/step - loss: 0.0648
Epoch 13/30
1/1 [==============================] - 0s 3ms/step - loss: 0.0471
Epoch 14/30
1/1 [==============================] - 0s 3ms/step - loss: 0.0289
Epoch 15/30
1/1 [==============================] - 0s 3ms/step - loss: 0.0180
Epoch 16/30
1/1 [==============================] - 0s 3ms/step - loss: 0.0138
Epoch 17/30
1/1 [==============================] - 0s 2ms/step - loss: 0.0130
Epoch 18/30
1/1 [==============================] - 0s 3ms/step - loss: 0.0137
Epoch 19/30
1/1 [==============================] - 0s 3ms/step - loss: 0.0148
Epoch 20/30
1/1 [==============================] - 0s 3ms/step - loss: 0.0156
Epoch 21/30
1/1 [==============================] - 0s 3ms/step - loss: 0.0157
Epoch 22/30
1/1 [==============================] - 0s 3ms/step - loss: 0.0149
Epoch 23/30
1/1 [==============================] - 0s 3ms/step - loss: 0.0135
Epoch 24/30
1/1 [==============================] - 0s 3ms/step - loss: 0.0119
Epoch 25/30
1/1 [==============================] - 0s 3ms/step - loss: 0.0100
Epoch 26/30
1/1 [==============================] - 0s 3ms/step - loss: 0.0082
Epoch 27/30
1/1 [==============================] - 0s 3ms/step - loss: 0.0064
Epoch 28/30
1/1 [==============================] - 0s 3ms/step - loss: 0.0047
Epoch 29/30
1/1 [==============================] - 0s 3ms/step - loss: 0.0034
Epoch 30/30
1/1 [==============================] - 0s 3ms/step - loss: 0.0024
-yer tutucu61 l10n-yer
plt.plot(history.history['loss'])
plt.title("Learning to Control a Qubit")
plt.xlabel("Iterations")
plt.ylabel("Error in Control")
plt.show()

png

Kayıp fonksiyonu sıfıra düştü.

controller bağımsız bir model olarak mevcuttur. Kontrol cihazını arayın ve her bir komut sinyaline verdiği yanıtı kontrol edin. Bu çıktıları random_rotations içeriğiyle doğru bir şekilde karşılaştırmak biraz çalışma gerektirecektir.

controller.predict(np.array([0,1]))
tutucu63 l10n-yer
array([[3.6335812 , 1.8470774 , 0.71675825],
       [5.3085413 , 0.08116499, 2.8337662 ]], dtype=float32)
