Comment faire correspondre des images à l'aide du DELF et de TensorFlow Hub

Voir sur TensorFlow.org Exécuter dans Google Colab Voir sur GitHub Télécharger le cahier Voir le modèle TF Hub

Tensorflow Hub (TF-Hub) est une plate - forme pour partager l' expertise d'apprentissage de la machine emballée dans des ressources réutilisables, des modules notamment pré-formés.

Dans ce colab, nous utiliserons un module qui emballe le DELF réseau de neurones et la logique de traitement d' images pour identifier les points clés et leurs descripteurs. Les poids du réseau de neurones ont été formés sur les images des points de repère comme décrit dans le présent document .

Installer

pip install scikit-image

from absl import logging

import matplotlib.pyplot as plt
import numpy as np
from PIL import Image, ImageOps
from scipy.spatial import cKDTree
from skimage.feature import plot_matches
from skimage.measure import ransac
from skimage.transform import AffineTransform
from six import BytesIO

import tensorflow as tf

import tensorflow_hub as hub
from six.moves.urllib.request import urlopen

Les données

Dans la cellule suivante, nous spécifions les URL de deux images que nous aimerions traiter avec DELF afin de les faire correspondre et de les comparer.

Choisissez des images

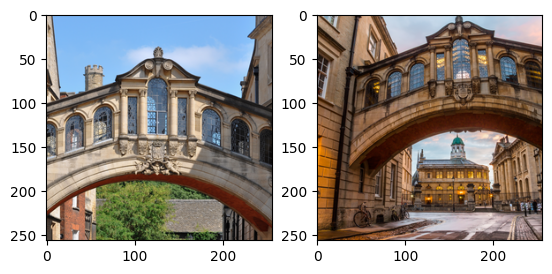

Téléchargez, redimensionnez, enregistrez et affichez les images.

def download_and_resize(name, url, new_width=256, new_height=256):
  path = tf.keras.utils.get_file(url.split('/')[-1], url)
  image = Image.open(path)
  image = ImageOps.fit(image, (new_width, new_height), Image.ANTIALIAS)
  return image

image1 = download_and_resize('image_1.jpg', IMAGE_1_URL)
image2 = download_and_resize('image_2.jpg', IMAGE_2_URL)

plt.subplot(1,2,1)
plt.imshow(image1)
plt.subplot(1,2,2)
plt.imshow(image2)

Downloading data from https://upload.wikimedia.org/wikipedia/commons/2/28/Bridge_of_Sighs%2C_Oxford.jpg
7020544/7013850 [==============================] - 0s 0us/step
7028736/7013850 [==============================] - 0s 0us/step
Downloading data from https://upload.wikimedia.org/wikipedia/commons/c/c3/The_Bridge_of_Sighs_and_Sheldonian_Theatre%2C_Oxford.jpg
14172160/14164194 [==============================] - 1s 0us/step
14180352/14164194 [==============================] - 1s 0us/step
<matplotlib.image.AxesImage at 0x7f333b5e2d10>

png

Appliquer le module DELF aux données

Le module DELF prend une image en entrée et décrira les points remarquables avec des vecteurs. La cellule suivante contient le cœur de la logique de ce colab.

delf = hub.load('https://tfhub.dev/google/delf/1').signatures['default']

def run_delf(image):
  np_image = np.array(image)
  float_image = tf.image.convert_image_dtype(np_image, tf.float32)

  return delf(
      image=float_image,
      score_threshold=tf.constant(100.0),
      image_scales=tf.constant([0.25, 0.3536, 0.5, 0.7071, 1.0, 1.4142, 2.0]),
      max_feature_num=tf.constant(1000))

result1 = run_delf(image1)
result2 = run_delf(image2)

Utilisez les emplacements et les vecteurs de description pour faire correspondre les images

TensorFlow n'est pas nécessaire pour ce post-traitement et cette visualisation

def match_images(image1, image2, result1, result2):
  distance_threshold = 0.8

  # Read features.
  num_features_1 = result1['locations'].shape[0]
  print("Loaded image 1's %d features" % num_features_1)

  num_features_2 = result2['locations'].shape[0]
  print("Loaded image 2's %d features" % num_features_2)

  # Find nearest-neighbor matches using a KD tree.
  d1_tree = cKDTree(result1['descriptors'])
  _, indices = d1_tree.query(
      result2['descriptors'],
      distance_upper_bound=distance_threshold)

  # Select feature locations for putative matches.
  locations_2_to_use = np.array([
      result2['locations'][i,]
      for i in range(num_features_2)
      if indices[i] != num_features_1
  ])
  locations_1_to_use = np.array([
      result1['locations'][indices[i],]
      for i in range(num_features_2)
      if indices[i] != num_features_1
  ])

  # Perform geometric verification using RANSAC.
  _, inliers = ransac(
      (locations_1_to_use, locations_2_to_use),
      AffineTransform,
      min_samples=3,
      residual_threshold=20,
      max_trials=1000)

  print('Found %d inliers' % sum(inliers))

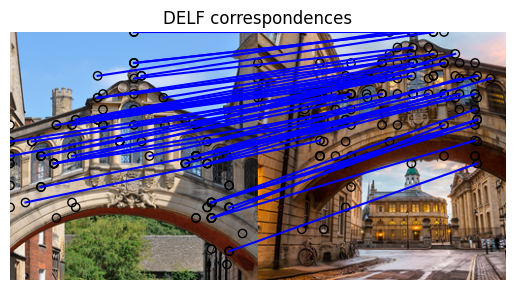

  # Visualize correspondences.
  _, ax = plt.subplots()
  inlier_idxs = np.nonzero(inliers)[0]
  plot_matches(
      ax,
      image1,
      image2,
      locations_1_to_use,
      locations_2_to_use,
      np.column_stack((inlier_idxs, inlier_idxs)),
      matches_color='b')
  ax.axis('off')
  ax.set_title('DELF correspondences')

match_images(image1, image2, result1, result2)

Loaded image 1's 233 features
Loaded image 2's 262 features
Found 49 inliers

png
