Este notebook mostra como ajustar modelos CropNet do TensorFlow Hub em um conjunto de dados do TFDS ou em seu próprio conjunto de dados de detecção de doenças de culturas.
Você irá:
- Carregue o conjunto de dados de mandioca do TFDS ou seus próprios dados
- Enriqueça os dados com exemplos desconhecidos (negativos) para obter um modelo mais robusto
- Aplicar aumentos de imagem aos dados
- Carregar e ajustar um modelo CropNet do TF Hub
- Exporte um modelo TFLite, pronto para ser implantado em seu aplicativo com a Biblioteca de Tarefas , MLKit ou TFLite diretamente
Importações e Dependências
Antes de começar, você precisará instalar algumas das dependências que serão necessárias, como Model Maker e a versão mais recente dos conjuntos de dados do TensorFlow.
pip install --use-deprecated=legacy-resolver tflite-model-makerpip install -U tensorflow-datasets
import matplotlib.pyplot as plt
import os
import seaborn as sns
import tensorflow as tf
import tensorflow_datasets as tfds
from tensorflow_examples.lite.model_maker.core.export_format import ExportFormat
from tensorflow_examples.lite.model_maker.core.task import image_preprocessing
from tflite_model_maker import image_classifier
from tflite_model_maker import ImageClassifierDataLoader
from tflite_model_maker.image_classifier import ModelSpec
/tmpfs/src/tf_docs_env/lib/python3.7/site-packages/tensorflow_addons/utils/ensure_tf_install.py:67: UserWarning: Tensorflow Addons supports using Python ops for all Tensorflow versions above or equal to 2.5.0 and strictly below 2.8.0 (nightly versions are not supported). The versions of TensorFlow you are currently using is 2.8.0-rc1 and is not supported. Some things might work, some things might not. If you were to encounter a bug, do not file an issue. If you want to make sure you're using a tested and supported configuration, either change the TensorFlow version or the TensorFlow Addons's version. You can find the compatibility matrix in TensorFlow Addon's readme: https://github.com/tensorflow/addons UserWarning, /tmpfs/src/tf_docs_env/lib/python3.7/site-packages/numba/core/errors.py:154: UserWarning: Insufficiently recent colorama version found. Numba requires colorama >= 0.3.9 warnings.warn(msg)
Carregar um conjunto de dados TFDS para ajustar
Vamos usar o conjunto de dados publicamente disponível da doença da folha de mandioca do TFDS.
tfds_name = 'cassava'
(ds_train, ds_validation, ds_test), ds_info = tfds.load(
name=tfds_name,
split=['train', 'validation', 'test'],
with_info=True,
as_supervised=True)
TFLITE_NAME_PREFIX = tfds_name
Ou, alternativamente, carregue seus próprios dados para ajustar
Em vez de usar um conjunto de dados TFDS, você também pode treinar com seus próprios dados. Este snippet de código mostra como carregar seu próprio conjunto de dados personalizado. Veja este link para a estrutura suportada dos dados. Um exemplo é fornecido aqui usando o conjunto de dados publicamente disponível da doença da folha de mandioca .
# data_root_dir = tf.keras.utils.get_file(
# 'cassavaleafdata.zip',
# 'https://storage.googleapis.com/emcassavadata/cassavaleafdata.zip',
# extract=True)
# data_root_dir = os.path.splitext(data_root_dir)[0] # Remove the .zip extension
# builder = tfds.ImageFolder(data_root_dir)
# ds_info = builder.info
# ds_train = builder.as_dataset(split='train', as_supervised=True)
# ds_validation = builder.as_dataset(split='validation', as_supervised=True)
# ds_test = builder.as_dataset(split='test', as_supervised=True)
Visualize amostras da divisão do trem
Vamos dar uma olhada em alguns exemplos do conjunto de dados, incluindo o ID da classe e o nome da classe para as amostras de imagem e seus rótulos.
_ = tfds.show_examples(ds_train, ds_info)
Adicione imagens a serem usadas como exemplos desconhecidos de conjuntos de dados TFDS
Adicione exemplos desconhecidos (negativos) adicionais ao conjunto de dados de treinamento e atribua um novo número de rótulo de classe desconhecido a eles. O objetivo é ter um modelo que, quando usado na prática (por exemplo, em campo), tenha a opção de prever "Desconhecido" quando constatar algo inesperado.
Abaixo, você pode ver uma lista de conjuntos de dados que serão usados para amostrar as imagens desconhecidas adicionais. Inclui 3 conjuntos de dados completamente diferentes para aumentar a diversidade. Um deles é um conjunto de dados de doença foliar do feijão, para que o modelo tenha exposição a plantas doentes que não sejam a mandioca.
UNKNOWN_TFDS_DATASETS = [{
'tfds_name': 'imagenet_v2/matched-frequency',
'train_split': 'test[:80%]',
'test_split': 'test[80%:]',
'num_examples_ratio_to_normal': 1.0,
}, {
'tfds_name': 'oxford_flowers102',
'train_split': 'train',
'test_split': 'test',
'num_examples_ratio_to_normal': 1.0,
}, {
'tfds_name': 'beans',
'train_split': 'train',
'test_split': 'test',
'num_examples_ratio_to_normal': 1.0,
}]
Os conjuntos de dados UNKNOWN também são carregados do TFDS.
# Load unknown datasets.
weights = [
spec['num_examples_ratio_to_normal'] for spec in UNKNOWN_TFDS_DATASETS
]
num_unknown_train_examples = sum(
int(w * ds_train.cardinality().numpy()) for w in weights)
ds_unknown_train = tf.data.Dataset.sample_from_datasets([
tfds.load(
name=spec['tfds_name'], split=spec['train_split'],
as_supervised=True).repeat(-1) for spec in UNKNOWN_TFDS_DATASETS
], weights).take(num_unknown_train_examples)
ds_unknown_train = ds_unknown_train.apply(
tf.data.experimental.assert_cardinality(num_unknown_train_examples))
ds_unknown_tests = [
tfds.load(
name=spec['tfds_name'], split=spec['test_split'], as_supervised=True)
for spec in UNKNOWN_TFDS_DATASETS
]
ds_unknown_test = ds_unknown_tests[0]
for ds in ds_unknown_tests[1:]:
ds_unknown_test = ds_unknown_test.concatenate(ds)
# All examples from the unknown datasets will get a new class label number.
num_normal_classes = len(ds_info.features['label'].names)
unknown_label_value = tf.convert_to_tensor(num_normal_classes, tf.int64)
ds_unknown_train = ds_unknown_train.map(lambda image, _:
(image, unknown_label_value))
ds_unknown_test = ds_unknown_test.map(lambda image, _:
(image, unknown_label_value))
# Merge the normal train dataset with the unknown train dataset.
weights = [
ds_train.cardinality().numpy(),
ds_unknown_train.cardinality().numpy()
]
ds_train_with_unknown = tf.data.Dataset.sample_from_datasets(
[ds_train, ds_unknown_train], [float(w) for w in weights])
ds_train_with_unknown = ds_train_with_unknown.apply(
tf.data.experimental.assert_cardinality(sum(weights)))
print((f"Added {ds_unknown_train.cardinality().numpy()} negative examples."
f"Training dataset has now {ds_train_with_unknown.cardinality().numpy()}"
' examples in total.'))
Added 16968 negative examples.Training dataset has now 22624 examples in total.
Aplicar aumentos
Para todas as imagens, para torná-las mais diversificadas, você aplicará alguns aumentos, como alterações em:
- Brilho
- Contraste
- Saturação
- Matiz
- Colheita
Esses tipos de aumentos ajudam a tornar o modelo mais robusto a variações nas entradas de imagem.
def random_crop_and_random_augmentations_fn(image):
# preprocess_for_train does random crop and resize internally.
image = image_preprocessing.preprocess_for_train(image)
image = tf.image.random_brightness(image, 0.2)
image = tf.image.random_contrast(image, 0.5, 2.0)
image = tf.image.random_saturation(image, 0.75, 1.25)
image = tf.image.random_hue(image, 0.1)
return image
def random_crop_fn(image):
# preprocess_for_train does random crop and resize internally.
image = image_preprocessing.preprocess_for_train(image)
return image
def resize_and_center_crop_fn(image):
image = tf.image.resize(image, (256, 256))
image = image[16:240, 16:240]
return image
no_augment_fn = lambda image: image
train_augment_fn = lambda image, label: (
random_crop_and_random_augmentations_fn(image), label)
eval_augment_fn = lambda image, label: (resize_and_center_crop_fn(image), label)
Para aplicar o aumento, ele usa o método map da classe Dataset.
ds_train_with_unknown = ds_train_with_unknown.map(train_augment_fn)
ds_validation = ds_validation.map(eval_augment_fn)
ds_test = ds_test.map(eval_augment_fn)
ds_unknown_test = ds_unknown_test.map(eval_augment_fn)
INFO:tensorflow:Use default resize_bicubic. INFO:tensorflow:Use default resize_bicubic. INFO:tensorflow:Use customized resize method bilinear INFO:tensorflow:Use customized resize method bilinear
Envolva os dados em um formato amigável ao Model Maker
Para usar esses conjuntos de dados com o Model Maker, eles precisam estar em uma classe ImageClassifierDataLoader.
label_names = ds_info.features['label'].names + ['UNKNOWN']
train_data = ImageClassifierDataLoader(ds_train_with_unknown,
ds_train_with_unknown.cardinality(),
label_names)
validation_data = ImageClassifierDataLoader(ds_validation,
ds_validation.cardinality(),
label_names)
test_data = ImageClassifierDataLoader(ds_test, ds_test.cardinality(),
label_names)
unknown_test_data = ImageClassifierDataLoader(ds_unknown_test,
ds_unknown_test.cardinality(),
label_names)
Executar treinamento
O TensorFlow Hub tem vários modelos disponíveis para Transfer Learning.
Aqui você pode escolher um e também pode continuar experimentando outros para tentar obter melhores resultados.
Se quiser experimentar ainda mais modelos, pode adicioná-los desta coleção .
Escolha um modelo básico
model_name = 'mobilenet_v3_large_100_224'
map_model_name = {
'cropnet_cassava':
'https://tfhub.dev/google/cropnet/feature_vector/cassava_disease_V1/1',
'cropnet_concat':
'https://tfhub.dev/google/cropnet/feature_vector/concat/1',
'cropnet_imagenet':
'https://tfhub.dev/google/cropnet/feature_vector/imagenet/1',
'mobilenet_v3_large_100_224':
'https://tfhub.dev/google/imagenet/mobilenet_v3_large_100_224/feature_vector/5',
}
model_handle = map_model_name[model_name]
Para ajustar o modelo, você usará o Model Maker. Isso torna a solução geral mais fácil, pois após o treinamento do modelo, ele também o converterá em TFLite.
O Model Maker faz com que essa conversão seja a melhor possível e com todas as informações necessárias para implantar facilmente o modelo no dispositivo posteriormente.
A especificação do modelo é como você informa ao Model Maker qual modelo básico você gostaria de usar.
image_model_spec = ModelSpec(uri=model_handle)
Um detalhe importante aqui é configurar train_whole_model que fará com que o modelo base seja ajustado durante o treinamento. Isso torna o processo mais lento, mas o modelo final tem uma precisão maior. A configuração de shuffle garantirá que o modelo veja os dados em uma ordem aleatória, o que é uma prática recomendada para o aprendizado do modelo.
model = image_classifier.create(
train_data,
model_spec=image_model_spec,
batch_size=128,
learning_rate=0.03,
epochs=5,
shuffle=True,
train_whole_model=True,
validation_data=validation_data)
INFO:tensorflow:Retraining the models...
INFO:tensorflow:Retraining the models...
Model: "sequential"
_________________________________________________________________
Layer (type) Output Shape Param #
=================================================================
hub_keras_layer_v1v2 (HubKe (None, 1280) 4226432
rasLayerV1V2)
dropout (Dropout) (None, 1280) 0
dense (Dense) (None, 6) 7686
=================================================================
Total params: 4,234,118
Trainable params: 4,209,718
Non-trainable params: 24,400
_________________________________________________________________
None
Epoch 1/5
/tmpfs/src/tf_docs_env/lib/python3.7/site-packages/keras/optimizer_v2/gradient_descent.py:102: UserWarning: The `lr` argument is deprecated, use `learning_rate` instead.
super(SGD, self).__init__(name, **kwargs)
176/176 [==============================] - 120s 488ms/step - loss: 0.8874 - accuracy: 0.9148 - val_loss: 1.1721 - val_accuracy: 0.7935
Epoch 2/5
176/176 [==============================] - 84s 444ms/step - loss: 0.7907 - accuracy: 0.9532 - val_loss: 1.0761 - val_accuracy: 0.8100
Epoch 3/5
176/176 [==============================] - 85s 441ms/step - loss: 0.7743 - accuracy: 0.9582 - val_loss: 1.0305 - val_accuracy: 0.8444
Epoch 4/5
176/176 [==============================] - 79s 409ms/step - loss: 0.7653 - accuracy: 0.9611 - val_loss: 1.0166 - val_accuracy: 0.8422
Epoch 5/5
176/176 [==============================] - 75s 402ms/step - loss: 0.7534 - accuracy: 0.9665 - val_loss: 0.9988 - val_accuracy: 0.8555
Avaliar o modelo na divisão de teste
model.evaluate(test_data)
59/59 [==============================] - 10s 81ms/step - loss: 0.9956 - accuracy: 0.8594 [0.9956456422805786, 0.8594164252281189]
Para ter uma compreensão ainda melhor do modelo ajustado, é bom analisar a matriz de confusão. Isso mostrará com que frequência uma classe é prevista como outra.
def predict_class_label_number(dataset):
"""Runs inference and returns predictions as class label numbers."""
rev_label_names = {l: i for i, l in enumerate(label_names)}
return [
rev_label_names[o[0][0]]
for o in model.predict_top_k(dataset, batch_size=128)
]
def show_confusion_matrix(cm, labels):
plt.figure(figsize=(10, 8))
sns.heatmap(cm, xticklabels=labels, yticklabels=labels,
annot=True, fmt='g')
plt.xlabel('Prediction')
plt.ylabel('Label')
plt.show()
confusion_mtx = tf.math.confusion_matrix(
list(ds_test.map(lambda x, y: y)),
predict_class_label_number(test_data),
num_classes=len(label_names))
show_confusion_matrix(confusion_mtx, label_names)
Avaliar modelo em dados de teste desconhecidos
Nesta avaliação, esperamos que o modelo tenha precisão de quase 1. Todas as imagens nas quais o modelo é testado não estão relacionadas ao conjunto de dados normal e, portanto, esperamos que o modelo preveja o rótulo de classe "Desconhecido".
model.evaluate(unknown_test_data)
259/259 [==============================] - 36s 127ms/step - loss: 0.6777 - accuracy: 0.9996 [0.677702784538269, 0.9996375441551208]

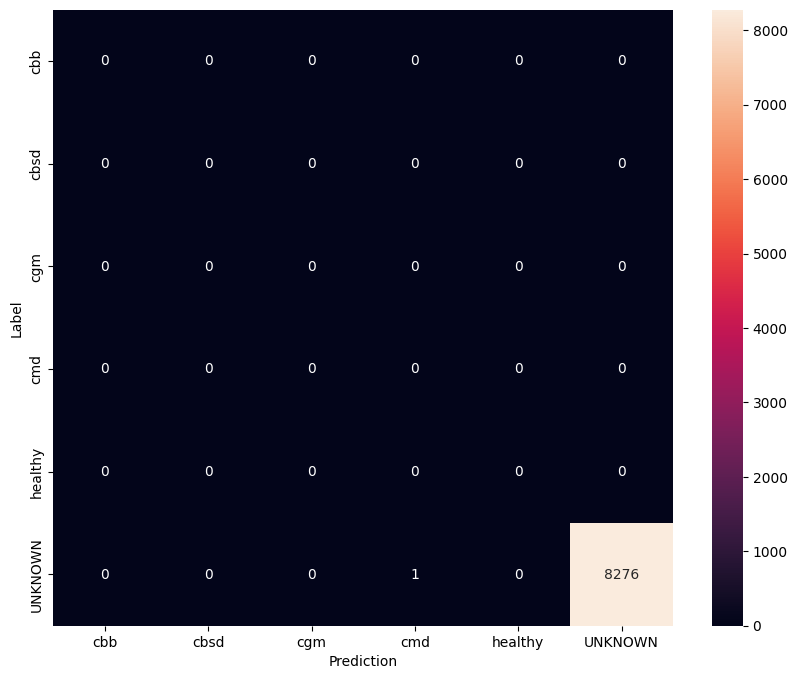

Imprima a matriz de confusão.
unknown_confusion_mtx = tf.math.confusion_matrix(
list(ds_unknown_test.map(lambda x, y: y)),
predict_class_label_number(unknown_test_data),
num_classes=len(label_names))
show_confusion_matrix(unknown_confusion_mtx, label_names)
Exporte o modelo como TFLite e SavedModel
Agora podemos exportar os modelos treinados nos formatos TFLite e SavedModel para implantação no dispositivo e uso para inferência no TensorFlow.
tflite_filename = f'{TFLITE_NAME_PREFIX}_model_{model_name}.tflite'
model.export(export_dir='.', tflite_filename=tflite_filename)
2022-01-26 12:25:57.742415: W tensorflow/python/util/util.cc:368] Sets are not currently considered sequences, but this may change in the future, so consider avoiding using them.
INFO:tensorflow:Assets written to: /tmp/tmppliqmyki/assets
INFO:tensorflow:Assets written to: /tmp/tmppliqmyki/assets
/tmpfs/src/tf_docs_env/lib/python3.7/site-packages/tensorflow/lite/python/convert.py:746: UserWarning: Statistics for quantized inputs were expected, but not specified; continuing anyway.
warnings.warn("Statistics for quantized inputs were expected, but not "
2022-01-26 12:26:07.247752: W tensorflow/compiler/mlir/lite/python/tf_tfl_flatbuffer_helpers.cc:357] Ignored output_format.
2022-01-26 12:26:07.247806: W tensorflow/compiler/mlir/lite/python/tf_tfl_flatbuffer_helpers.cc:360] Ignored drop_control_dependency.
INFO:tensorflow:Label file is inside the TFLite model with metadata.
fully_quantize: 0, inference_type: 6, input_inference_type: 3, output_inference_type: 3
INFO:tensorflow:Label file is inside the TFLite model with metadata.
INFO:tensorflow:Saving labels in /tmp/tmp_k_gr9mu/labels.txt
INFO:tensorflow:Saving labels in /tmp/tmp_k_gr9mu/labels.txt
INFO:tensorflow:TensorFlow Lite model exported successfully: ./cassava_model_mobilenet_v3_large_100_224.tflite
INFO:tensorflow:TensorFlow Lite model exported successfully: ./cassava_model_mobilenet_v3_large_100_224.tflite
# Export saved model version.
model.export(export_dir='.', export_format=ExportFormat.SAVED_MODEL)
INFO:tensorflow:Assets written to: ./saved_model/assets INFO:tensorflow:Assets written to: ./saved_model/assets
Próximos passos
O modelo que você acabou de treinar pode ser usado em dispositivos móveis e até mesmo implantado em campo!
Para baixar o modelo, clique no ícone de pasta do menu Arquivos no lado esquerdo da colab e escolha a opção de download.
A mesma técnica usada aqui pode ser aplicada a outras tarefas de doenças de plantas que podem ser mais adequadas para seu caso de uso ou qualquer outro tipo de tarefa de classificação de imagens. Se você quiser acompanhar e implantar em um aplicativo Android, continue neste guia de início rápido do Android .
