เพิ่มประสิทธิภาพ TensorFlow โดยใช้ Profiler

คู่มือนี้สาธิตวิธีใช้เครื่องมือที่มาพร้อมกับ TensorFlow Profiler เพื่อติดตามประสิทธิภาพของโมเดล TensorFlow ของคุณ คุณจะได้เรียนรู้วิธีทำความเข้าใจว่าโมเดลของคุณทำงานอย่างไรบนโฮสต์ (CPU) อุปกรณ์ (GPU) หรือทั้งโฮสต์และอุปกรณ์รวมกัน

การทำโปรไฟล์ช่วยให้เข้าใจการใช้ทรัพยากรฮาร์ดแวร์ (เวลาและหน่วยความจำ) ของการดำเนินการ (การดำเนินการ) ของ TensorFlow ต่างๆ ในโมเดลของคุณ และแก้ไขคอขวดของประสิทธิภาพ และทำให้โมเดลดำเนินการเร็วขึ้นในท้ายที่สุด

คู่มือนี้จะแนะนำวิธีการติดตั้ง Profiler เครื่องมือต่างๆ ที่ใช้งานได้ โหมดต่างๆ ของวิธีที่ Profiler รวบรวมข้อมูลประสิทธิภาพ และแนวทางปฏิบัติที่ดีที่สุดที่แนะนำเพื่อเพิ่มประสิทธิภาพการทำงานของโมเดล

หากคุณต้องการโปรไฟล์ประสิทธิภาพของโมเดลบน Cloud TPU โปรดดู คำแนะนำ Cloud TPU

ติดตั้งข้อกำหนดเบื้องต้นของ Profiler และ GPU

ติดตั้งปลั๊กอิน Profiler สำหรับ TensorBoard ด้วย pip โปรดทราบว่า Profiler ต้องใช้ TensorFlow และ TensorBoard เวอร์ชันล่าสุด (>=2.2)

pip install -U tensorboard_plugin_profile

หากต้องการทำโปรไฟล์บน GPU คุณต้อง:

  1. ตรงตามข้อกำหนดไดรเวอร์ NVIDIA® GPU และชุดเครื่องมือ CUDA® Toolkit ที่ระบุไว้ใน ข้อกำหนดซอฟต์แวร์รองรับ TensorFlow GPU
  2. ตรวจสอบให้แน่ใจว่า NVIDIA® CUDA® Profiling Tools Interface (CUPTI) มีอยู่บนเส้นทาง:

    /sbin/ldconfig -N -v $(sed 's/:/ /g' <<< $LD_LIBRARY_PATH) | \
    grep libcupti


หากคุณไม่มี CUPTI บนพาธ ให้เพิ่มไดเร็กทอรีการติดตั้งไว้หน้าตัวแปรสภาพแวดล้อม $LD_LIBRARY_PATH โดยเรียกใช้:

export LD_LIBRARY_PATH=/usr/local/cuda/extras/CUPTI/lib64:$LD_LIBRARY_PATH

จากนั้นรันคำสั่ง ldconfig ด้านบนอีกครั้งเพื่อตรวจสอบว่าพบไลบรารี CUPTI หรือไม่

แก้ไขปัญหาสิทธิพิเศษ

เมื่อคุณรันการสร้างโปรไฟล์ด้วย CUDA® Toolkit ในสภาพแวดล้อม Docker หรือบน Linux คุณอาจประสบปัญหาที่เกี่ยวข้องกับสิทธิ์ CUPTI ที่ไม่เพียงพอ ( CUPTI_ERROR_INSUFFICIENT_PRIVILEGES ) ไปที่ เอกสารสำหรับนักพัฒนา NVIDIA เพื่อเรียนรู้เพิ่มเติมเกี่ยวกับวิธีที่คุณสามารถแก้ไขปัญหาเหล่านี้บน Linux

หากต้องการแก้ไขปัญหาสิทธิ์ CUPTI ในสภาพแวดล้อม Docker ให้เรียกใช้

docker run option '--privileged=true'

เครื่องมือสร้างโปรไฟล์

เข้าถึง Profiler จากแท็บ Profile ใน TensorBoard ซึ่งจะปรากฏขึ้นหลังจากที่คุณบันทึกข้อมูลโมเดลบางส่วนแล้วเท่านั้น

Profiler มีเครื่องมือให้เลือกมากมายเพื่อช่วยในการวิเคราะห์ประสิทธิภาพ:

  • หน้าภาพรวม
  • เครื่องวิเคราะห์ไปป์ไลน์อินพุต
  • สถิติเทนเซอร์โฟลว์
  • โปรแกรมดูการติดตาม
  • สถิติเคอร์เนล GPU
  • เครื่องมือโปรไฟล์หน่วยความจำ
  • โปรแกรมดูพ็อด

หน้าภาพรวม

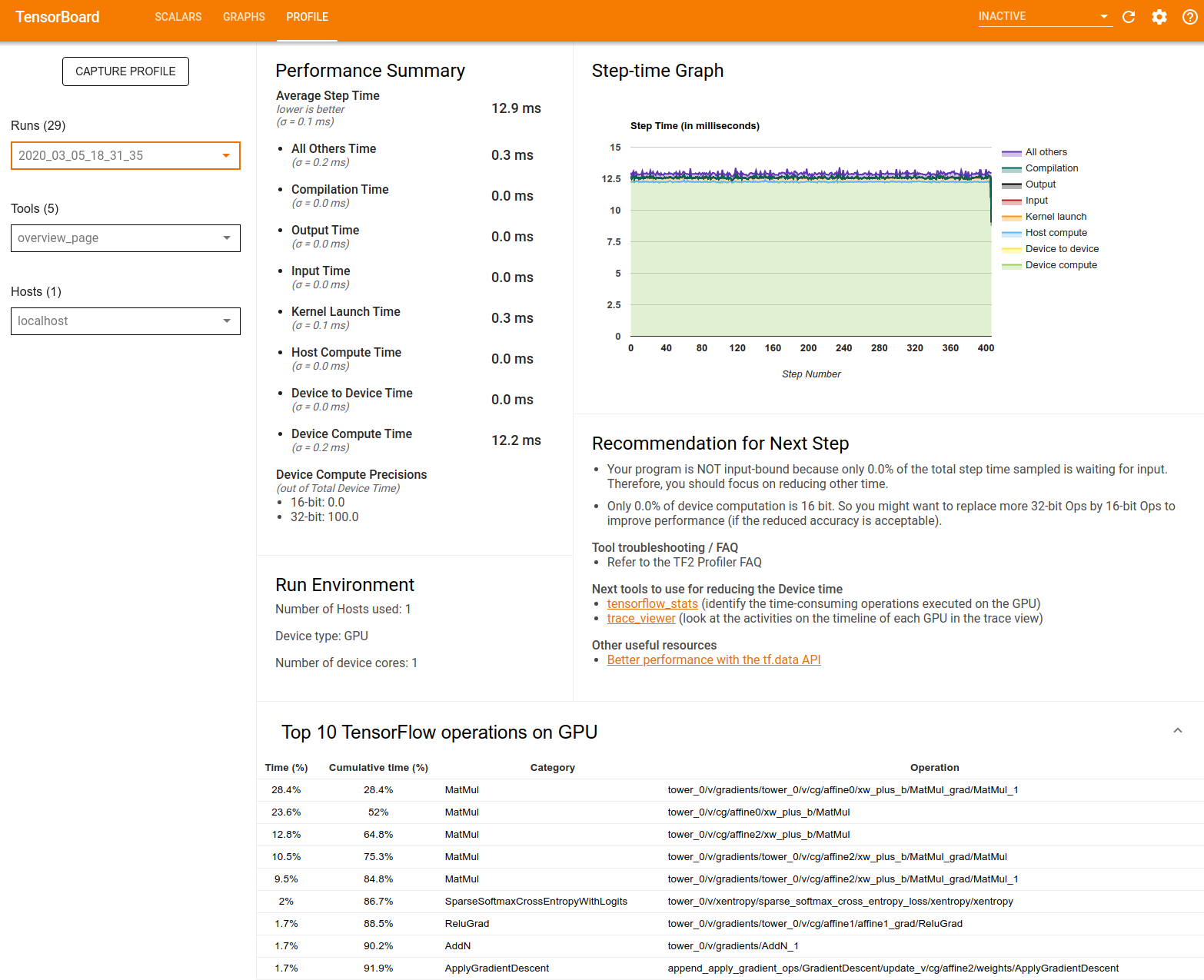

หน้าภาพรวมจะแสดงมุมมองระดับบนสุดว่าโมเดลของคุณทำงานอย่างไรระหว่างการเรียกใช้โปรไฟล์ หน้าดังกล่าวจะแสดงหน้าภาพรวมโดยรวมสำหรับโฮสต์และอุปกรณ์ทั้งหมดของคุณ และคำแนะนำบางประการเพื่อปรับปรุงประสิทธิภาพการฝึกโมเดลของคุณ คุณยังสามารถเลือกแต่ละโฮสต์ได้ในเมนูแบบเลื่อนลงโฮสต์

หน้าภาพรวมจะแสดงข้อมูลดังนี้:

ภาพ

  • สรุปประสิทธิภาพ : แสดงสรุประดับสูงของประสิทธิภาพของโมเดลของคุณ สรุปประสิทธิภาพมีสองส่วน:

    1. การแบ่งเวลาเป็นขั้นตอน: แบ่งเวลาเฉลี่ยของขั้นตอนออกเป็นหลายประเภทของเวลาที่ใช้ไป:

      • การรวบรวม: เวลาที่ใช้ในการรวบรวมเมล็ดพืช
      • อินพุต: เวลาที่ใช้ในการอ่านข้อมูลอินพุต
      • เอาท์พุต: เวลาที่ใช้ในการอ่านข้อมูลเอาท์พุต
      • การเปิดเคอร์เนล: เวลาที่โฮสต์ใช้ในการเปิดเคอร์เนล
      • เวลาประมวลผลโฮสต์..
      • เวลาการสื่อสารระหว่างอุปกรณ์กับอุปกรณ์
      • เวลาคำนวณบนอุปกรณ์
      • อื่นๆ ทั้งหมด รวมถึงโอเวอร์เฮดของ Python
    2. ความแม่นยำในการประมวลผลของอุปกรณ์ - รายงานเปอร์เซ็นต์ของเวลาในการประมวลผลของอุปกรณ์ที่ใช้การคำนวณ 16 และ 32 บิต

  • กราฟขั้นตอน : แสดงกราฟของเวลาขั้นตอนของอุปกรณ์ (หน่วยเป็นมิลลิวินาที) สำหรับขั้นตอนทั้งหมดที่สุ่มตัวอย่าง แต่ละขั้นตอนจะแบ่งออกเป็นหลายหมวดหมู่ (มีสีต่างกัน) ของเวลาที่ใช้ไป พื้นที่สีแดงสอดคล้องกับส่วนของเวลาขั้นตอนที่อุปกรณ์ไม่ได้ใช้งานเพื่อรอข้อมูลอินพุตจากโฮสต์ พื้นที่สีเขียวแสดงระยะเวลาที่อุปกรณ์ใช้งานได้จริง

  • การดำเนินการ TensorFlow 10 อันดับแรกบนอุปกรณ์ (เช่น GPU) : แสดงการดำเนินการบนอุปกรณ์ที่ทำงานนานที่สุด

    แต่ละแถวจะแสดงเวลาของตนเองของ op (เป็นเปอร์เซ็นต์ของเวลาที่ใช้โดย ops ทั้งหมด) เวลาสะสม หมวดหมู่ และชื่อ

  • Run Environment : แสดงข้อมูลสรุประดับสูงของสภาพแวดล้อมการรันโมเดล ได้แก่:

    • จำนวนโฮสต์ที่ใช้
    • ประเภทอุปกรณ์ (GPU/TPU)
    • จำนวนแกนของอุปกรณ์
  • คำแนะนำสำหรับขั้นตอนถัดไป : รายงานเมื่อโมเดลถูกผูกเข้ากับอินพุต และแนะนำเครื่องมือที่คุณสามารถใช้เพื่อค้นหาและแก้ไขคอขวดของประสิทธิภาพของโมเดล

เครื่องวิเคราะห์ไปป์ไลน์อินพุต

เมื่อโปรแกรม TensorFlow อ่านข้อมูลจากไฟล์ โปรแกรมจะเริ่มต้นที่ด้านบนของกราฟ TensorFlow ในลักษณะไปป์ไลน์ กระบวนการอ่านแบ่งออกเป็นขั้นตอนการประมวลผลข้อมูลหลายขั้นตอนที่เชื่อมต่อกันเป็นอนุกรม โดยที่เอาต์พุตของสเตจหนึ่งจะเป็นอินพุตไปยังสเตจถัดไป ระบบการอ่านข้อมูลนี้เรียกว่า ไปป์ไลน์อินพุต

ไปป์ไลน์ทั่วไปสำหรับการอ่านบันทึกจากไฟล์มีขั้นตอนต่อไปนี้:

  1. การอ่านไฟล์.
  2. การประมวลผลไฟล์ล่วงหน้า (ไม่จำเป็น)
  3. การถ่ายโอนไฟล์จากโฮสต์ไปยังอุปกรณ์

ไปป์ไลน์อินพุตที่ไม่มีประสิทธิภาพอาจทำให้แอปพลิเคชันของคุณช้าลงอย่างมาก แอปพลิเคชันจะถือเป็น อินพุตที่ถูกผูกไว้ เมื่อใช้เวลาส่วนสำคัญในไปป์ไลน์อินพุต ใช้ข้อมูลเชิงลึกที่ได้รับจากเครื่องวิเคราะห์ไปป์ไลน์อินพุตเพื่อทำความเข้าใจว่าไปป์ไลน์อินพุตตรงจุดใดที่ไม่มีประสิทธิภาพ

ตัววิเคราะห์ไปป์ไลน์อินพุตจะแจ้งให้คุณทราบทันทีว่าโปรแกรมของคุณถูกผูกเข้ากับอินพุตหรือไม่ และจะแนะนำคุณผ่านการวิเคราะห์อุปกรณ์และฝั่งโฮสต์เพื่อแก้ไขจุดบกพร่องของคอขวดของประสิทธิภาพในทุกขั้นตอนในไปป์ไลน์อินพุต

ตรวจสอบคำแนะนำเกี่ยวกับประสิทธิภาพของไปป์ไลน์อินพุตเพื่อดูแนวทางปฏิบัติที่ดีที่สุดที่แนะนำเพื่อเพิ่มประสิทธิภาพไปป์ไลน์อินพุตข้อมูลของคุณ

แดชบอร์ดไปป์ไลน์อินพุต

หากต้องการเปิดตัววิเคราะห์ไปป์ไลน์อินพุต ให้เลือก โปรไฟล์ จากนั้นเลือก input_pipeline_analyzer จากเมนูดรอปดาวน์ เครื่องมือ

ภาพ

แดชบอร์ดประกอบด้วยสามส่วน:

  1. สรุป : สรุปไปป์ไลน์อินพุตโดยรวมพร้อมข้อมูลว่าแอปพลิเคชันของคุณถูกผูกเข้ากับอินพุตหรือไม่ และหากเป็นเช่นนั้น จะอยู่ที่เท่าใด
  2. การวิเคราะห์ฝั่งอุปกรณ์ : แสดงผลการวิเคราะห์ฝั่งอุปกรณ์โดยละเอียด รวมถึงเวลาขั้นตอนของอุปกรณ์และช่วงเวลาของอุปกรณ์ที่ใช้ในการรอข้อมูลอินพุตข้ามคอร์ในแต่ละขั้นตอน
  3. การวิเคราะห์ฝั่งโฮสต์ : แสดงการวิเคราะห์โดยละเอียดในฝั่งโฮสต์ รวมถึงรายละเอียดเวลาประมวลผลอินพุตบนโฮสต์

สรุปไปป์ไลน์อินพุต

สรุป จะรายงานว่าโปรแกรมของคุณถูกผูกเข้ากับอินพุตโดยแสดงเปอร์เซ็นต์ของเวลาของอุปกรณ์ที่ใช้ในการรออินพุตจากโฮสต์ หากคุณกำลังใช้ไปป์ไลน์อินพุตมาตรฐานที่ได้รับการอินสตรูเมนต์ เครื่องมือจะรายงานว่าใช้เวลาประมวลผลอินพุตส่วนใหญ่ไปที่ใด

การวิเคราะห์ด้านอุปกรณ์

การวิเคราะห์ฝั่งอุปกรณ์ให้ข้อมูลเชิงลึกเกี่ยวกับเวลาที่ใช้บนอุปกรณ์เทียบกับโฮสต์ และระยะเวลาของอุปกรณ์ที่ใช้ในการรอข้อมูลอินพุตจากโฮสต์

  1. เวลาของขั้นตอนที่พล็อตเทียบกับหมายเลขขั้นตอน : แสดงกราฟของเวลาขั้นตอนของอุปกรณ์ (เป็นมิลลิวินาที) ของขั้นตอนทั้งหมดที่สุ่มตัวอย่าง แต่ละขั้นตอนจะแบ่งออกเป็นหลายหมวดหมู่ (มีสีต่างกัน) ของเวลาที่ใช้ไป พื้นที่สีแดงสอดคล้องกับส่วนของเวลาขั้นตอนที่อุปกรณ์ไม่ได้ใช้งานเพื่อรอข้อมูลอินพุตจากโฮสต์ พื้นที่สีเขียวแสดงระยะเวลาที่อุปกรณ์ใช้งานได้จริง
  2. สถิติเวลาขั้นตอน : รายงานค่าเฉลี่ย ส่วนเบี่ยงเบนมาตรฐาน และช่วง ([ขั้นต่ำ สูงสุด]) ของเวลาขั้นตอนของอุปกรณ์

การวิเคราะห์ฝั่งโฮสต์

การวิเคราะห์ฝั่งโฮสต์จะรายงานรายละเอียดเวลาประมวลผลอินพุต (เวลาที่ใช้ในการดำเนินการ tf.data API) บนโฮสต์ออกเป็นหลายประเภท:

  • การอ่านข้อมูลจากไฟล์ตามต้องการ : เวลาที่ใช้ในการอ่านข้อมูลจากไฟล์โดยไม่ต้องแคช การดึงข้อมูลล่วงหน้า และการแทรกแซง
  • การอ่านข้อมูลจากไฟล์ล่วงหน้า : เวลาที่ใช้ในการอ่านไฟล์ รวมถึงการแคช การดึงข้อมูลล่วงหน้า และการแทรกข้อมูล
  • การประมวลผลข้อมูลล่วงหน้า : เวลาที่ใช้ในการประมวลผลล่วงหน้า เช่น การบีบอัดรูปภาพ
  • การจัดคิวข้อมูลที่จะถ่ายโอนไปยังอุปกรณ์ : เวลาที่ใช้ในการวางข้อมูลลงในคิวป้อนข้อมูลก่อนที่จะถ่ายโอนข้อมูลไปยังอุปกรณ์

ขยาย สถิติ Input Op เพื่อตรวจสอบสถิติสำหรับ Ops อินพุตแต่ละรายการและหมวดหมู่แยกตามเวลาดำเนินการ

ภาพ

ตารางข้อมูลต้นฉบับจะปรากฏขึ้นพร้อมกับแต่ละรายการที่มีข้อมูลต่อไปนี้:

  1. Input Op : แสดงชื่อ TensorFlow op ของ input op
  2. จำนวน : แสดงจำนวนอินสแตนซ์ทั้งหมดของการดำเนินการ op ในช่วงระยะเวลาการทำโปรไฟล์
  3. เวลาทั้งหมด (เป็นมิลลิวินาที) : แสดงผลรวมสะสมของเวลาที่ใช้ในแต่ละอินสแตนซ์เหล่านั้น
  4. เวลาทั้งหมด % : แสดงเวลาทั้งหมดที่ใช้ใน op เป็นเศษส่วนของเวลาทั้งหมดที่ใช้ในการประมวลผลอินพุต
  5. เวลาตนเองทั้งหมด (เป็นมิลลิวินาที) : แสดงผลรวมสะสมของเวลาตนเองที่ใช้ในแต่ละกรณีเหล่านั้น เวลาของตัวเองที่นี่จะวัดเวลาที่ใช้ภายในเนื้อหาของฟังก์ชัน ไม่รวมเวลาที่ใช้ในฟังก์ชันที่เรียกใช้
  6. เวลาตนเองทั้งหมด % แสดงเวลาของตัวเองทั้งหมดเป็นเศษส่วนของเวลาทั้งหมดที่ใช้ในการประมวลผลอินพุต
  7. หมวดหมู่ . แสดงหมวดหมู่การประมวลผลของอินพุต op

สถิติ TensorFlow

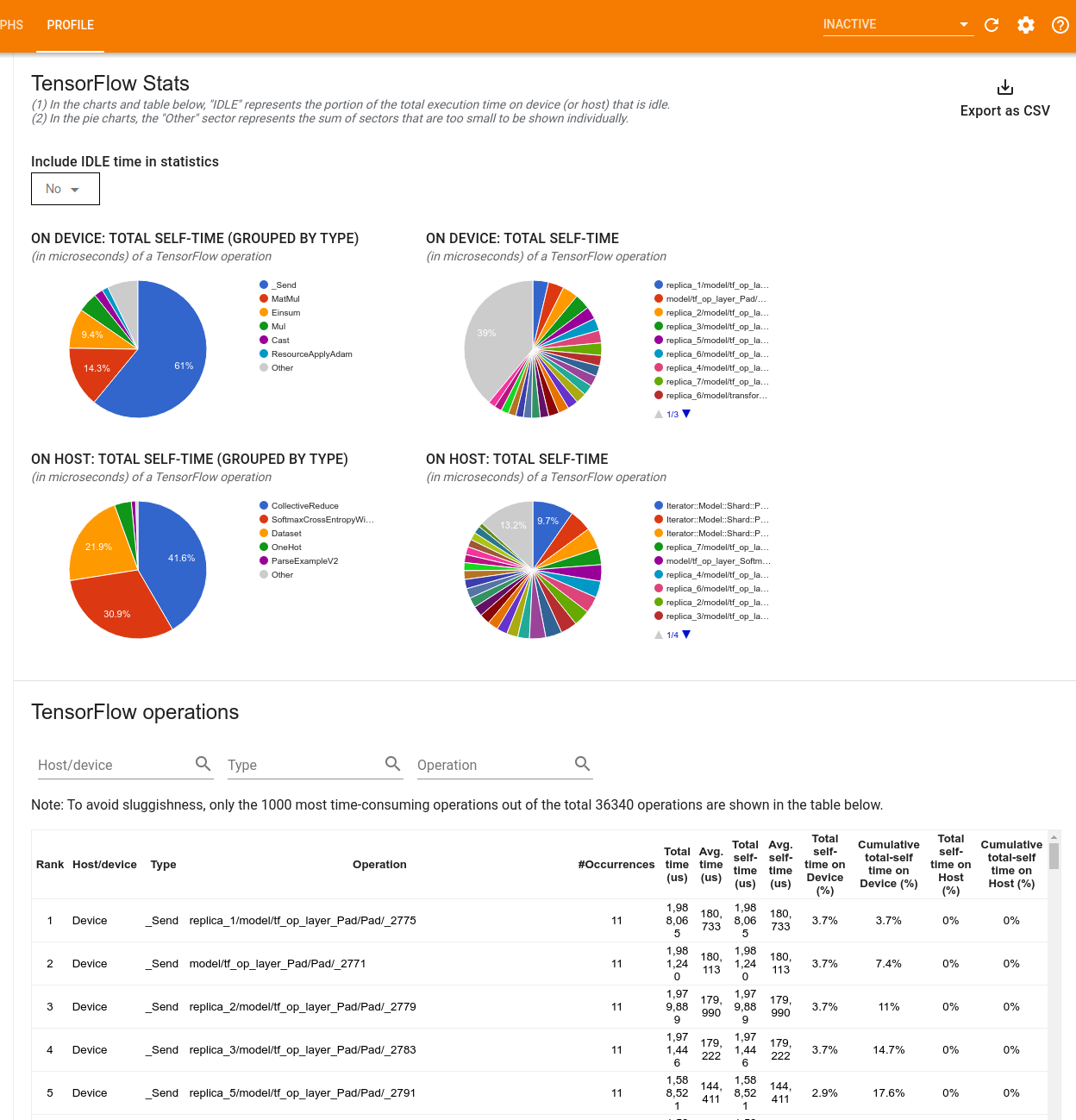

เครื่องมือ TensorFlow Stats จะแสดงประสิทธิภาพของ TensorFlow op (op) ทุกตัวที่ดำเนินการบนโฮสต์หรืออุปกรณ์ระหว่างเซสชันการทำโปรไฟล์

ภาพ

เครื่องมือจะแสดงข้อมูลประสิทธิภาพในสองบานหน้าต่าง:

  • บานหน้าต่างด้านบนจะแสดงแผนภูมิวงกลมสูงสุดสี่แผนภูมิ:

    1. การกระจายเวลาดำเนินการด้วยตนเองของแต่ละ op บนโฮสต์
    2. การกระจายเวลาดำเนินการด้วยตนเองของประเภทปฏิบัติการแต่ละประเภทบนโฮสต์
    3. การกระจายเวลาดำเนินการด้วยตนเองของแต่ละปฏิบัติการบนอุปกรณ์
    4. การกระจายเวลาดำเนินการด้วยตนเองของประเภทปฏิบัติการแต่ละประเภทบนอุปกรณ์
  • บานหน้าต่างด้านล่างแสดงตารางที่รายงานข้อมูลเกี่ยวกับการดำเนินการของ TensorFlow โดยมีหนึ่งแถวสำหรับแต่ละการดำเนินการและหนึ่งคอลัมน์สำหรับข้อมูลแต่ละประเภท (จัดเรียงคอลัมน์โดยคลิกที่ส่วนหัวของคอลัมน์) คลิก ปุ่มส่งออกเป็น CSV ที่ด้านขวาของบานหน้าต่างด้านบนเพื่อส่งออกข้อมูลจากตารางนี้เป็นไฟล์ CSV

    โปรดทราบว่า:

    • หากปฏิบัติการใดมีปฏิบัติการย่อย:

      • เวลา "สะสม" ทั้งหมดของปฏิบัติการจะรวมเวลาที่ใช้ในปฏิบัติการย่อยด้วย
      • เวลา "ตนเอง" ทั้งหมดของปฏิบัติการไม่รวมเวลาที่ใช้ในปฏิบัติการย่อย
    • หาก op ดำเนินการบนโฮสต์:

      • เปอร์เซ็นต์ของเวลาตัวเองทั้งหมดบนอุปกรณ์ที่เกิดขึ้นจากการดำเนินการจะเป็น 0
      • เปอร์เซ็นต์สะสมของเวลาตัวเองทั้งหมดบนอุปกรณ์จนถึงและรวมการดำเนินการนี้จะเป็น 0
    • หาก op ดำเนินการบนอุปกรณ์:

      • เปอร์เซ็นต์ของเวลาตนเองทั้งหมดบนโฮสต์ที่เกิดขึ้นโดยการดำเนินการนี้จะเป็น 0
      • เปอร์เซ็นต์สะสมของเวลาตัวเองทั้งหมดบนโฮสต์จนถึงและรวม op นี้จะเป็น 0

คุณสามารถเลือกที่จะรวมหรือไม่รวมเวลาว่างในแผนภูมิวงกลมและตารางได้

โปรแกรมดูการติดตาม

โปรแกรมดูการติดตามจะแสดงไทม์ไลน์ที่แสดง:

  • ระยะเวลาสำหรับการดำเนินการที่ดำเนินการโดยโมเดล TensorFlow ของคุณ
  • ส่วนใดของระบบ (โฮสต์หรืออุปกรณ์) ดำเนินการปฏิบัติการ โดยทั่วไปแล้ว โฮสต์จะดำเนินการป้อนข้อมูล ประมวลผลข้อมูลการฝึกล่วงหน้า และถ่ายโอนไปยังอุปกรณ์ ในขณะที่อุปกรณ์ดำเนินการฝึกโมเดลจริง

โปรแกรมดูการติดตามช่วยให้คุณระบุปัญหาด้านประสิทธิภาพในโมเดลของคุณ จากนั้นดำเนินการแก้ไข ตัวอย่างเช่น ในระดับสูง คุณสามารถระบุได้ว่าการฝึกอินพุตหรือโมเดลใช้เวลาส่วนใหญ่หรือไม่ เมื่อเจาะลึก คุณจะระบุได้ว่าปฏิบัติการใดใช้เวลาดำเนินการนานที่สุด โปรดทราบว่าโปรแกรมดูการติดตามถูกจำกัดไว้ที่ 1 ล้านเหตุการณ์ต่ออุปกรณ์

อินเทอร์เฟซผู้ดูการติดตาม

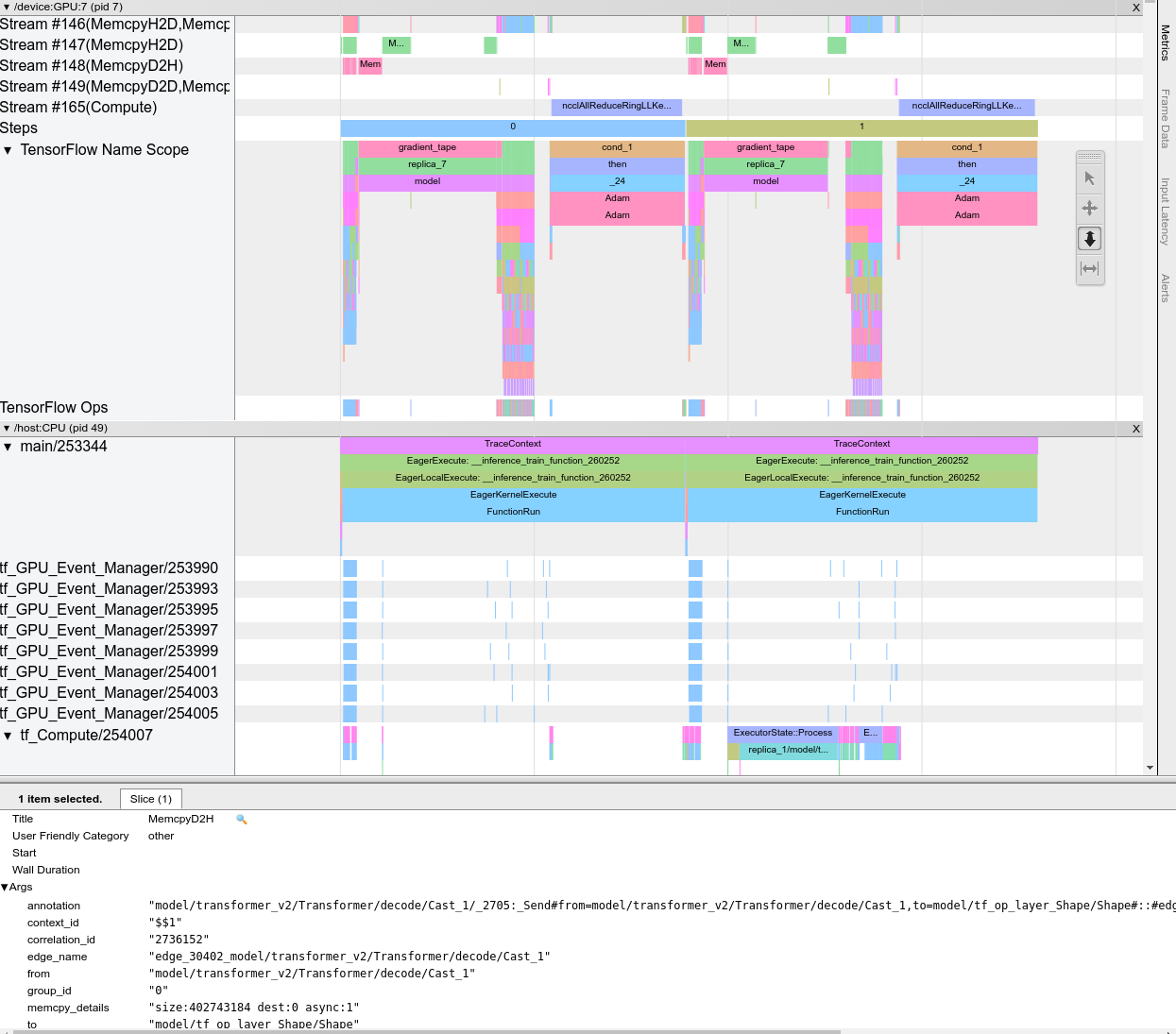

เมื่อคุณเปิดโปรแกรมดูการติดตาม มันจะปรากฏขึ้นเพื่อแสดงการทำงานล่าสุดของคุณ:

ภาพ

หน้าจอนี้ประกอบด้วยองค์ประกอบหลักดังต่อไปนี้:

  1. บานหน้าต่างไทม์ไลน์ : แสดงการดำเนินการที่อุปกรณ์และโฮสต์ดำเนินการเมื่อเวลาผ่านไป
  2. บานหน้าต่างรายละเอียด : แสดงข้อมูลเพิ่มเติมสำหรับการดำเนินการที่เลือกในบานหน้าต่างไทม์ไลน์

บานหน้าต่างไทม์ไลน์ประกอบด้วยองค์ประกอบต่อไปนี้:

  1. แถบด้านบน : ประกอบด้วยส่วนควบคุมเสริมต่างๆ
  2. แกนเวลา : แสดงเวลาที่สัมพันธ์กับจุดเริ่มต้นของการติดตาม
  3. ป้ายกำกับส่วนและแทร็ก : แต่ละส่วนประกอบด้วยแทร็กหลายแทร็กและมีรูปสามเหลี่ยมทางด้านซ้ายซึ่งคุณสามารถคลิกเพื่อขยายและยุบส่วนนั้นได้ มีหนึ่งส่วนสำหรับทุกองค์ประกอบการประมวลผลในระบบ
  4. ตัวเลือกเครื่องมือ : ประกอบด้วยเครื่องมือต่างๆ สำหรับการโต้ตอบกับโปรแกรมดูการติดตาม เช่น ซูม แพน เลือก และกำหนดเวลา ใช้เครื่องมือจับเวลาเพื่อทำเครื่องหมายช่วงเวลา
  5. เหตุการณ์ : ข้อมูลเหล่านี้แสดงเวลาที่ดำเนินการปฏิบัติการหรือระยะเวลาของเหตุการณ์เมตา เช่น ขั้นตอนการฝึกอบรม
ส่วนและแทร็ก

โปรแกรมดูการติดตามประกอบด้วยส่วนต่อไปนี้:

  • ส่วนหนึ่งสำหรับแต่ละโหนดอุปกรณ์ ซึ่งมีป้ายกำกับด้วยหมายเลขชิปอุปกรณ์และโหนดอุปกรณ์ภายในชิป (เช่น /device:GPU:0 (pid 0) ) ส่วนโหนดอุปกรณ์แต่ละส่วนประกอบด้วยแทร็กต่อไปนี้:
    • ขั้นตอน : แสดงระยะเวลาของขั้นตอนการฝึกที่ทำงานบนอุปกรณ์
    • TensorFlow Ops : แสดงการดำเนินการที่ดำเนินการบนอุปกรณ์
    • XLA Ops : แสดงการทำงานของ XLA (ops) ที่ทำงานบนอุปกรณ์หาก XLA เป็นคอมไพเลอร์ที่ใช้ (ops TensorFlow แต่ละตัวถูกแปลเป็น XLA ops เดียวหรือหลายตัว คอมไพเลอร์ XLA แปล XLA ops เป็นโค้ดที่ทำงานบนอุปกรณ์)
  • ส่วนหนึ่งสำหรับเธรดที่ทำงานบน CPU ของเครื่องโฮสต์ ซึ่งมีป้ายกำกับว่า "Host Threads" ส่วนนี้ประกอบด้วยหนึ่งแทร็กสำหรับแต่ละเธรด CPU โปรดทราบว่าคุณสามารถละเว้นข้อมูลที่แสดงข้างป้ายกำกับส่วนได้
กิจกรรม

กิจกรรมภายในไทม์ไลน์จะแสดงเป็นสีที่ต่างกัน สีเหล่านั้นไม่มีความหมายเฉพาะเจาะจง

โปรแกรมดูการติดตามยังสามารถแสดงการติดตามการเรียกใช้ฟังก์ชัน Python ในโปรแกรม TensorFlow ของคุณได้ หากคุณใช้ tf.profiler.experimental.start API คุณสามารถเปิดใช้งานการติดตาม Python ได้โดยใช้ ProfilerOptions ที่ชื่อ tuple เมื่อเริ่มต้นการทำโปรไฟล์ อีกทางหนึ่ง หากคุณใช้โหมดสุ่มตัวอย่างสำหรับการจัดทำโปรไฟล์ คุณสามารถเลือกระดับการติดตามได้โดยใช้ตัวเลือกแบบเลื่อนลงในกล่องโต้ตอบ การจับภาพโปรไฟล์

ภาพ

สถิติเคอร์เนล GPU

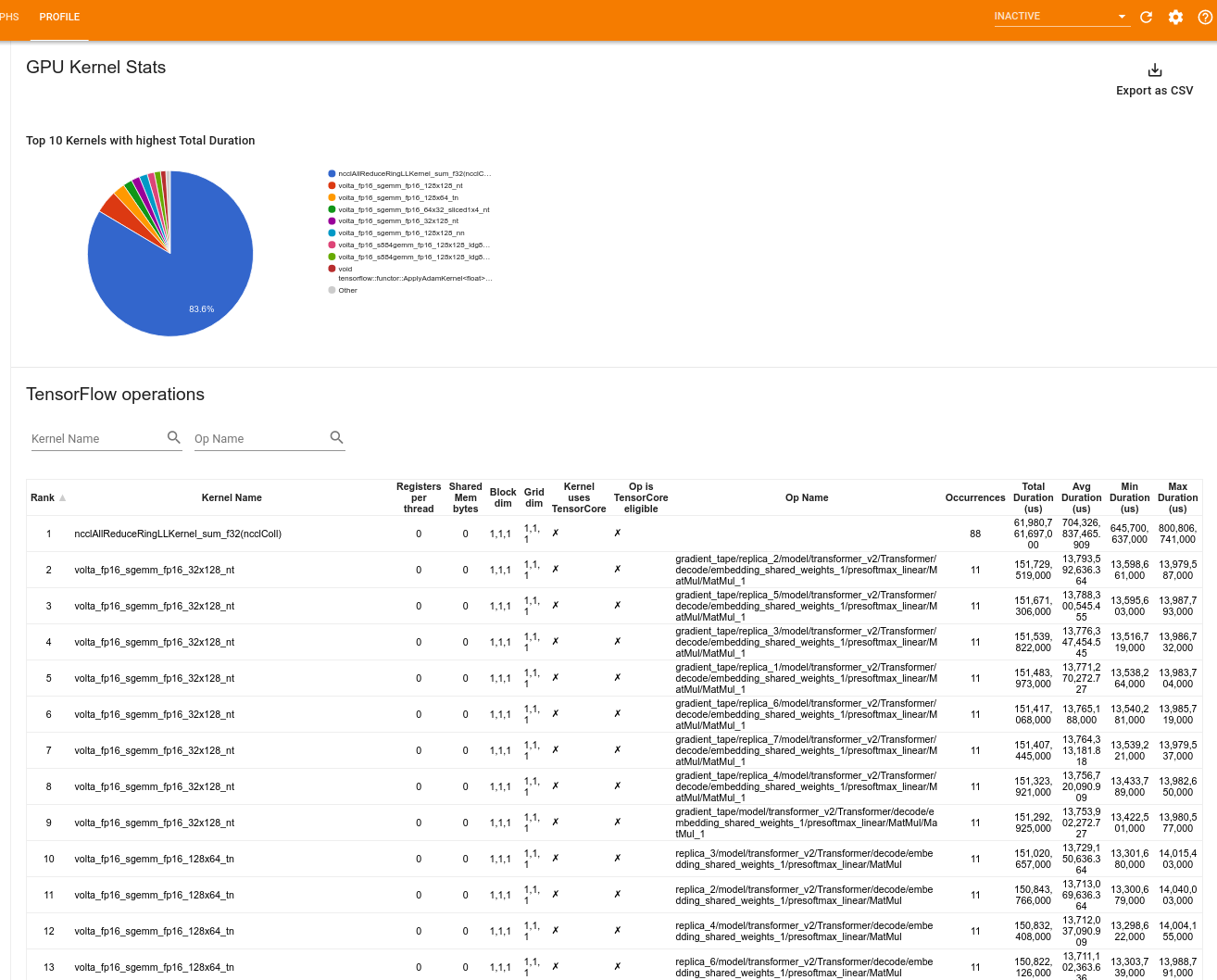

เครื่องมือนี้แสดงสถิติประสิทธิภาพและการดำเนินการเริ่มต้นสำหรับเคอร์เนลเร่ง GPU ทุกตัว

ภาพ

เครื่องมือจะแสดงข้อมูลในสองบานหน้าต่าง:

  • บานหน้าต่างด้านบนแสดงแผนภูมิวงกลมซึ่งแสดงเคอร์เนล CUDA ที่มีเวลารวมสูงสุดที่ผ่านไป

  • บานหน้าต่างด้านล่างจะแสดงตารางพร้อมข้อมูลต่อไปนี้สำหรับคู่เคอร์เนล-op ที่ไม่ซ้ำกันแต่ละคู่:

    • ลำดับจากมากไปน้อยของระยะเวลา GPU ที่ผ่านไปทั้งหมดซึ่งจัดกลุ่มตามคู่เคอร์เนล-op
    • ชื่อของเคอร์เนลที่เปิดใช้
    • จำนวนการลงทะเบียน GPU ที่เคอร์เนลใช้
    • ขนาดรวมของหน่วยความจำที่แชร์ (สแตติก + ไดนามิกแชร์) ที่ใช้ในหน่วยไบต์
    • มิติข้อมูลบล็อกแสดงเป็น blockDim.x, blockDim.y, blockDim.z
    • ขนาดกริดที่แสดงเป็น gridDim.x, gridDim.y, gridDim.z
    • op มีสิทธิ์ใช้ Tensor Cores หรือไม่
    • ไม่ว่าเคอร์เนลจะมีคำสั่ง Tensor Core หรือไม่
    • ชื่อของ op ที่เปิดตัวเคอร์เนลนี้
    • จำนวนครั้งของคู่เคอร์เนล-op นี้
    • เวลา GPU ที่ผ่านไปทั้งหมดเป็นไมโครวินาที
    • เวลา GPU ที่ผ่านไปโดยเฉลี่ยในหน่วยไมโครวินาที
    • เวลา GPU ที่ผ่านไปขั้นต่ำในหน่วยไมโครวินาที
    • เวลา GPU ที่ผ่านไปสูงสุดในหน่วยไมโครวินาที

เครื่องมือโปรไฟล์หน่วยความจำ

เครื่องมือ โปรไฟล์หน่วยความจำ จะตรวจสอบการใช้หน่วยความจำของอุปกรณ์ของคุณในระหว่างช่วงเวลาการทำโปรไฟล์ คุณสามารถใช้เครื่องมือนี้เพื่อ:

  • แก้ปัญหาหน่วยความจำไม่เพียงพอ (OOM) โดยระบุการใช้งานหน่วยความจำสูงสุดและการจัดสรรหน่วยความจำที่สอดคล้องกันให้กับการดำเนินการของ TensorFlow คุณยังสามารถแก้ไขปัญหา OOM ที่อาจเกิดขึ้นเมื่อคุณเรียกใช้การอนุมาน หลายผู้เช่า ได้
  • แก้ไขปัญหาการกระจายตัวของหน่วยความจำ

เครื่องมือโปรไฟล์หน่วยความจำจะแสดงข้อมูลเป็นสามส่วน:

  1. สรุปโปรไฟล์หน่วยความจำ
  2. กราฟไทม์ไลน์หน่วยความจำ
  3. ตารางสลายหน่วยความจำ

สรุปโปรไฟล์หน่วยความจำ

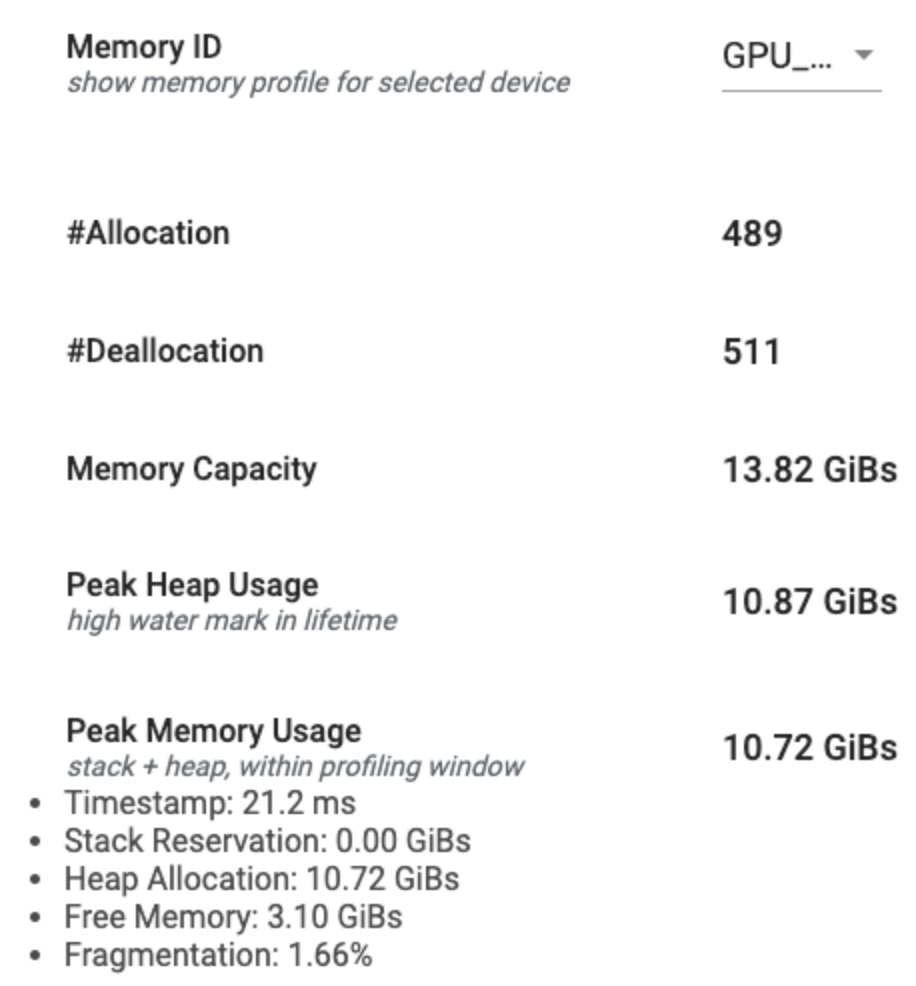

ส่วนนี้จะแสดงข้อมูลสรุประดับสูงของโปรไฟล์หน่วยความจำของโปรแกรม TensorFlow ของคุณดังที่แสดงด้านล่าง:

สรุปโปรไฟล์หน่วยความจำมีหกฟิลด์:

  1. รหัสหน่วยความจำ : ดรอปดาวน์ซึ่งแสดงรายการระบบหน่วยความจำอุปกรณ์ที่มีอยู่ทั้งหมด เลือกระบบหน่วยความจำที่คุณต้องการดูจากเมนูแบบเลื่อนลง
  2. #Allocation : จำนวนการจัดสรรหน่วยความจำที่เกิดขึ้นระหว่างช่วงเวลาการทำโปรไฟล์
  3. #Deallocation : จำนวนการจัดสรรหน่วยความจำในช่วงเวลาการทำโปรไฟล์
  4. ความจุหน่วยความจำ : ความจุทั้งหมด (ในหน่วย GiB) ของระบบหน่วยความจำที่คุณเลือก
  5. การใช้งาน Peak Heap : การใช้งานหน่วยความจำสูงสุด (ในหน่วย GiB) นับตั้งแต่โมเดลเริ่มทำงาน
  6. การใช้งานหน่วยความจำสูงสุด : การใช้งานหน่วยความจำสูงสุด (ในหน่วย GiB) ในช่วงการทำโปรไฟล์ ฟิลด์นี้ประกอบด้วยฟิลด์ย่อยต่อไปนี้:
    1. การประทับเวลา : การประทับเวลาที่มีการใช้งานหน่วยความจำสูงสุดบนกราฟไทม์ไลน์
    2. การสำรองสแต็ก : จำนวนหน่วยความจำที่สงวนไว้บนสแต็ก (ในหน่วย GiB)
    3. การจัดสรรฮีป : จำนวนหน่วยความจำที่จัดสรรบนฮีป (ในหน่วย GiB)
    4. หน่วยความจำว่าง : จำนวนหน่วยความจำว่าง (ในหน่วย GiB) ความจุหน่วยความจำคือผลรวมของการสำรองสแต็ก การจัดสรรฮีป และหน่วยความจำว่าง
    5. Fragmentation : เปอร์เซ็นต์ของการกระจายตัว (ต่ำกว่าดีกว่า) โดยคำนวณเป็นเปอร์เซ็นต์ของ (1 - Size of the largest chunk of free memory / Total free memory)

กราฟไทม์ไลน์ของหน่วยความจำ

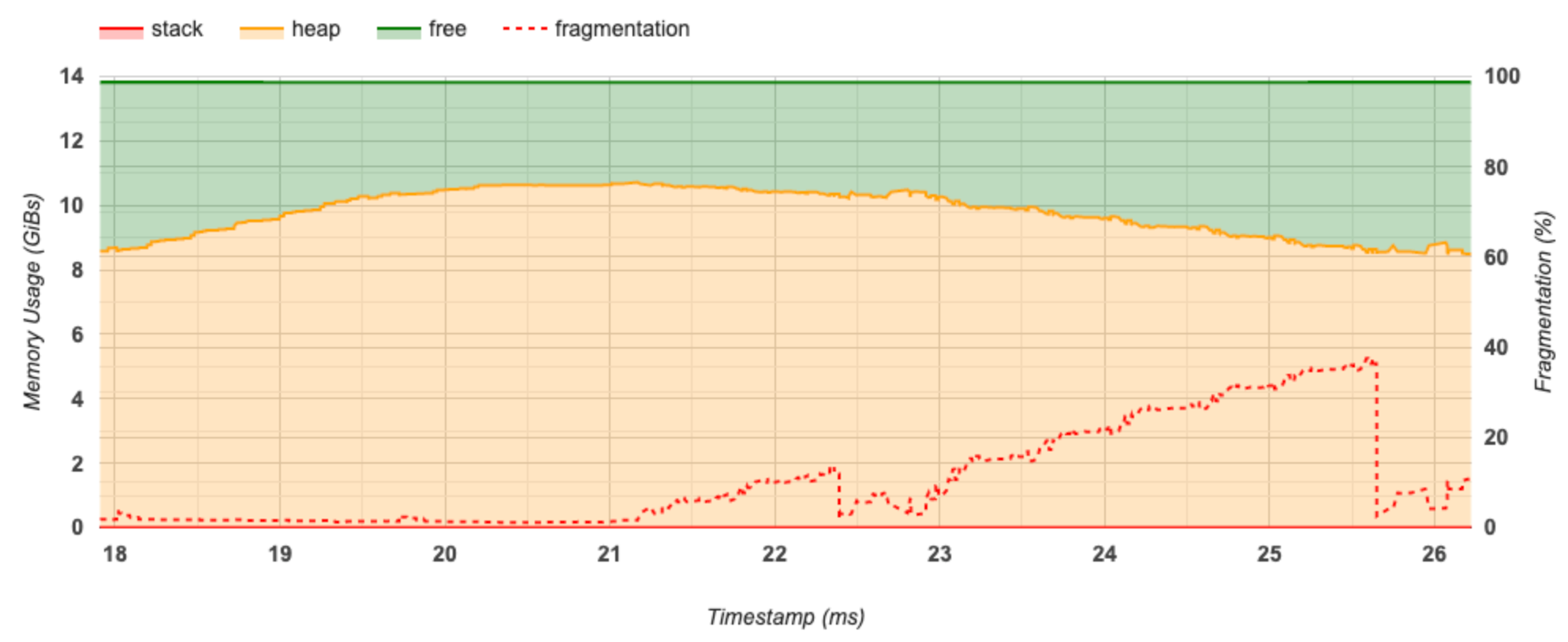

ส่วนนี้แสดงโครงเรื่องของการใช้หน่วยความจำ (ในหน่วย GiB) และเปอร์เซ็นต์ของการกระจายตัวเทียบกับเวลา (ในหน่วยมิลลิวินาที)

ภาพ

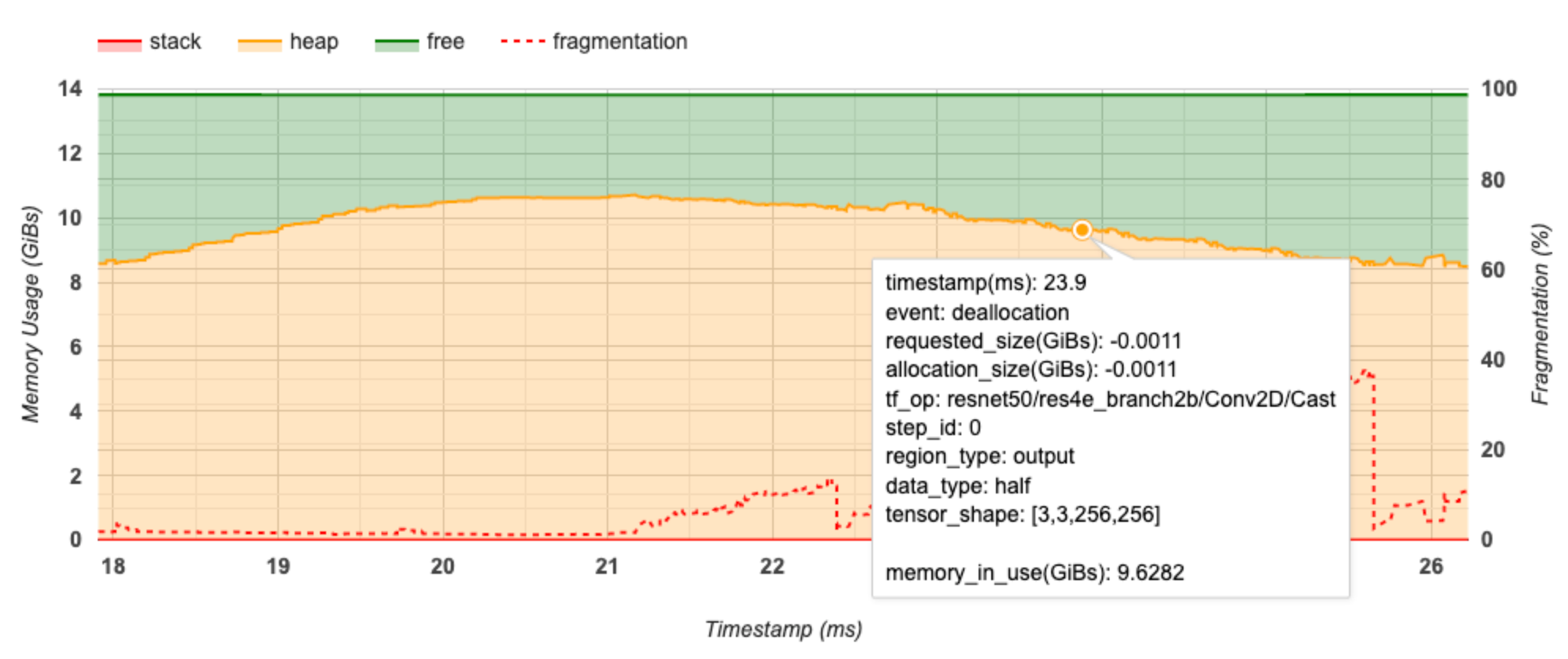

แกน X แสดงถึงไทม์ไลน์ (เป็น ms) ของช่วงเวลาการทำโปรไฟล์ แกน Y ทางด้านซ้ายแสดงถึงการใช้หน่วยความจำ (ในหน่วย GiB) และแกน Y ทางด้านขวาแสดงถึงเปอร์เซ็นต์ของการกระจายตัว ในแต่ละจุดของเวลาบนแกน X หน่วยความจำทั้งหมดจะถูกแบ่งออกเป็นสามประเภท: สแต็ก (สีแดง) ฮีป (สีส้ม) และว่าง (สีเขียว) วางเมาส์เหนือการประทับเวลาที่เฉพาะเจาะจงเพื่อดูรายละเอียดเกี่ยวกับเหตุการณ์การจัดสรรหน่วยความจำ/การจัดสรรคืน ณ จุดนั้นดังนี้:

ภาพ

หน้าต่างป๊อปอัปจะแสดงข้อมูลต่อไปนี้:

  • timestamp(ms) : ตำแหน่งของเหตุการณ์ที่เลือกบนไทม์ไลน์
  • เหตุการณ์ : ประเภทของเหตุการณ์ (การจัดสรรหรือการจัดสรรคืน)
  • Request_size(GiBs) : จำนวนหน่วยความจำที่ร้องขอ นี่จะเป็นจำนวนลบสำหรับเหตุการณ์การจัดสรรคืน
  • allocation_size(GiBs) : จำนวนหน่วยความจำจริงที่จัดสรร นี่จะเป็นจำนวนลบสำหรับเหตุการณ์การจัดสรรคืน
  • tf_op : op TensorFlow ที่ร้องขอการจัดสรร/การจัดสรรคืน
  • step_id : ขั้นตอนการฝึกอบรมที่เกิดเหตุการณ์นี้
  • Region_type : ประเภทเอนทิตีข้อมูลที่จัดสรรหน่วยความจำนี้ไว้ ค่าที่เป็นไปได้ ได้แก่ temp สำหรับค่าชั่วคราว output สำหรับการเปิดใช้งานและการไล่ระดับสี และค่า persist / dynamic สำหรับน้ำหนักและค่าคงที่
  • data_type : ประเภทองค์ประกอบเทนเซอร์ (เช่น uint8 สำหรับจำนวนเต็ม 8 บิตที่ไม่ได้ลงนาม)
  • tensor_shape : รูปร่างของเทนเซอร์ที่กำลังจัดสรร/จัดสรรคืน
  • memory_in_use(GiBs) : หน่วยความจำทั้งหมดที่ใช้งาน ณ จุดนี้

ตารางสลายหน่วยความจำ

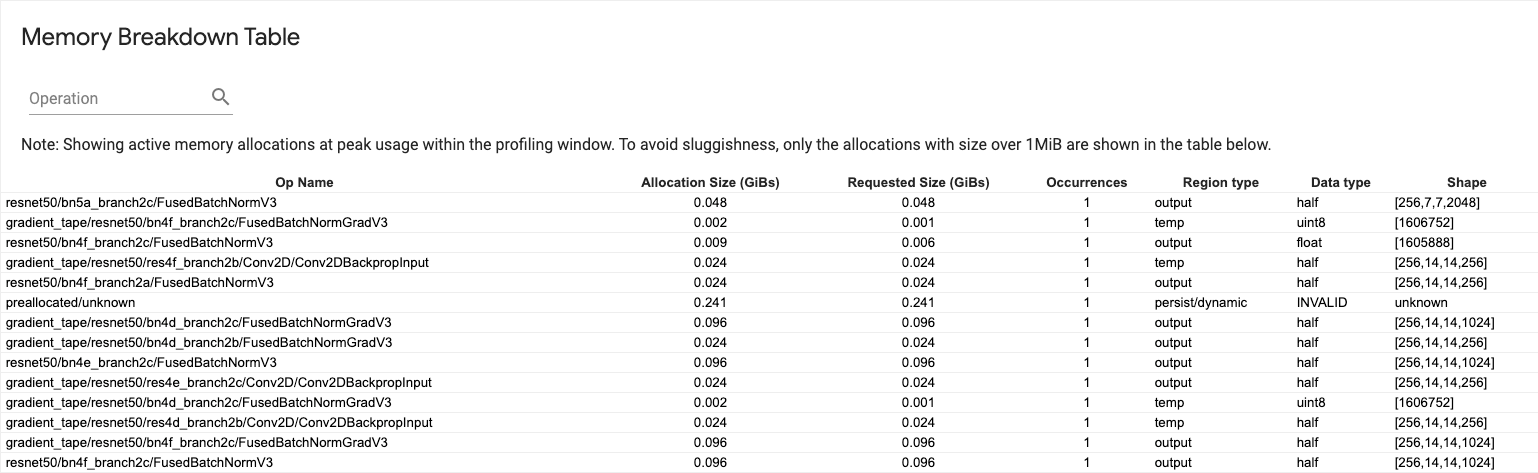

ตารางนี้แสดงการจัดสรรหน่วยความจำที่ใช้งานอยู่ ณ จุดที่มีการใช้งานหน่วยความจำสูงสุดในช่วงเวลาการทำโปรไฟล์

ภาพ

มีหนึ่งแถวสำหรับแต่ละ TensorFlow Op และแต่ละแถวมีคอลัมน์ต่อไปนี้:

  • ชื่อ Op : ชื่อของ TensorFlow op
  • ขนาดการจัดสรร (GiBs) : จำนวนหน่วยความจำทั้งหมดที่จัดสรรให้กับ op นี้
  • ขนาดที่ร้องขอ (GiBs) : จำนวนหน่วยความจำทั้งหมดที่ร้องขอสำหรับการดำเนินการนี้
  • การเกิดขึ้น : จำนวนของการจัดสรรสำหรับการดำเนินการนี้
  • ประเภทภูมิภาค : ประเภทเอนทิตีข้อมูลที่จัดสรรหน่วยความจำนี้ไว้ ค่าที่เป็นไปได้ ได้แก่ temp สำหรับค่าชั่วคราว output สำหรับการเปิดใช้งานและการไล่ระดับสี และค่า persist / dynamic สำหรับน้ำหนักและค่าคงที่
  • ประเภทข้อมูล : ประเภทองค์ประกอบเทนเซอร์
  • รูปร่าง : รูปร่างของเทนเซอร์ที่จัดสรร

โปรแกรมดูพ็อด

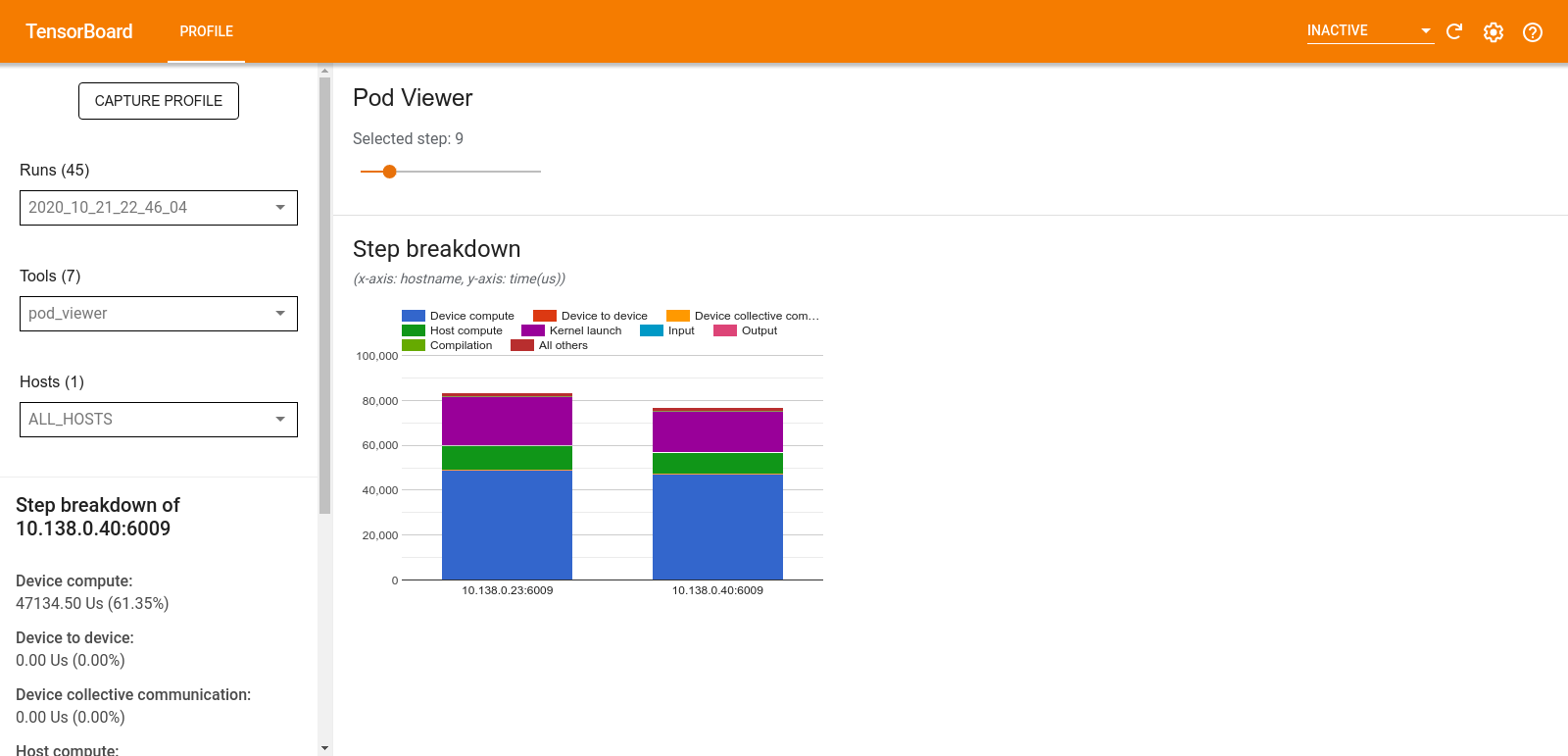

เครื่องมือ Pod Viewer จะแสดงรายละเอียดขั้นตอนการฝึกอบรมสำหรับพนักงานทั้งหมด

ภาพ

  • บานหน้าต่างด้านบนมีแถบเลื่อนสำหรับเลือกหมายเลขขั้นตอน
  • บานหน้าต่างด้านล่างแสดงแผนภูมิคอลัมน์แบบเรียงซ้อน นี่คือมุมมองระดับสูงของหมวดหมู่เวลาแบบแยกย่อยที่วางซ้อนกัน แต่ละคอลัมน์แบบเรียงซ้อนแสดงถึงผู้ปฏิบัติงานที่ไม่ซ้ำกัน
  • เมื่อคุณวางเมาส์เหนือคอลัมน์แบบเรียงซ้อน การ์ดทางด้านซ้ายจะแสดงรายละเอียดเพิ่มเติมเกี่ยวกับการแบ่งขั้นตอน

การวิเคราะห์คอขวดของ tf.data

เครื่องมือวิเคราะห์คอขวด tf.data จะตรวจจับปัญหาคอขวดในไปป์ไลน์อินพุต tf.data ในโปรแกรมของคุณโดยอัตโนมัติ และให้คำแนะนำเกี่ยวกับวิธีการแก้ไข ใช้งานได้กับทุกโปรแกรมที่ใช้ tf.data โดยไม่คำนึงถึงแพลตฟอร์ม (CPU/GPU/TPU) การวิเคราะห์และคำแนะนำเป็นไปตาม คู่มือ นี้

ตรวจพบปัญหาคอขวดโดยทำตามขั้นตอนเหล่านี้:

  1. ค้นหาโฮสต์ที่ถูกผูกไว้กับอินพุตมากที่สุด
  2. ค้นหาการดำเนินการที่ช้าที่สุดของไปป์ไลน์อินพุต tf.data
  3. สร้างกราฟไปป์ไลน์อินพุตใหม่จากการติดตามตัวสร้างโปรไฟล์
  4. ค้นหาเส้นทางวิกฤตในกราฟไปป์ไลน์อินพุต
  5. ระบุการเปลี่ยนแปลงที่ช้าที่สุดบนเส้นทางวิกฤตว่าเป็นคอขวด

UI แบ่งออกเป็นสามส่วน: สรุปการวิเคราะห์ประสิทธิภาพ , สรุปไปป์ไลน์อินพุตทั้งหมด และ กราฟไปป์ไลน์อินพุต

สรุปการวิเคราะห์ประสิทธิภาพ

ภาพ

ส่วนนี้จะให้ข้อมูลสรุปของการวิเคราะห์ รายงานเกี่ยวกับไปป์ไลน์อินพุต tf.data ที่ช้าที่ตรวจพบในโปรไฟล์ ส่วนนี้ยังแสดงโฮสต์ที่ถูกผูกเข้ากับอินพุตมากที่สุดและไปป์ไลน์อินพุตที่ช้าที่สุดพร้อมเวลาแฝงสูงสุด สิ่งสำคัญที่สุดคือระบุว่าส่วนใดของไปป์ไลน์อินพุตที่เป็นคอขวดและวิธีแก้ไข ข้อมูลคอขวดมาพร้อมกับประเภทตัววนซ้ำและชื่อแบบยาว

วิธีอ่านชื่อยาวของ tf.data iterator

ชื่อยาวถูกจัดรูปแบบเป็น Iterator::<Dataset_1>::...::<Dataset_n> ในชื่อแบบยาว <Dataset_n> จะตรงกับประเภทตัววนซ้ำ และชุดข้อมูลอื่นๆ ในชื่อแบบยาวแสดงถึงการแปลงดาวน์สตรีม

ตัวอย่างเช่น พิจารณาชุดข้อมูลไปป์ไลน์อินพุตต่อไปนี้:

dataset = tf.data.Dataset.range(10).map(lambda x: x).repeat(2).batch(5)

ชื่อยาวสำหรับตัววนซ้ำจากชุดข้อมูลด้านบนจะเป็น:

ประเภทตัววนซ้ำ ชื่อยาว
พิสัย ตัววนซ้ำ::ชุด::ทำซ้ำ::แผนที่::ช่วง
แผนที่ ตัววนซ้ำ::ชุด::ทำซ้ำ::แผนที่
ทำซ้ำ ตัววนซ้ำ::แบทช์::ทำซ้ำ
แบทช์ ตัววนซ้ำ::Batch

สรุปท่อนำเข้าทั้งหมด

ภาพ

ส่วนนี้จะให้ข้อมูลสรุปของไปป์ไลน์อินพุตทั้งหมดทั่วทั้งโฮสต์ทั้งหมด โดยทั่วไปจะมีไปป์ไลน์อินพุตหนึ่งรายการ เมื่อใช้กลยุทธ์การกระจาย จะมีไปป์ไลน์อินพุตโฮสต์หนึ่งรันโค้ด tf.data ของโปรแกรมและไปป์ไลน์อินพุตของอุปกรณ์หลายตัวดึงข้อมูลจากไปป์ไลน์อินพุตโฮสต์และถ่ายโอนไปยังอุปกรณ์

สำหรับแต่ละไปป์ไลน์อินพุต จะแสดงสถิติของเวลาดำเนินการ การโทรจะนับว่าช้าหากใช้เวลานานกว่า 50 μs

กราฟไปป์ไลน์อินพุต

ภาพ

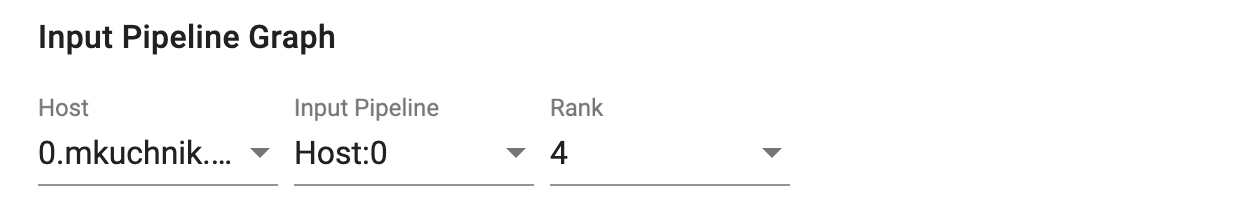

ส่วนนี้จะแสดงกราฟไปป์ไลน์อินพุตพร้อมข้อมูลเวลาดำเนินการ คุณสามารถใช้ "Host" และ "Input Pipeline" เพื่อเลือกโฮสต์และไปป์ไลน์อินพุตที่ต้องการดู การดำเนินการไปป์ไลน์อินพุตจะถูกจัดเรียงตามเวลาดำเนินการตามลำดับจากมากไปน้อย ซึ่งคุณสามารถเลือกได้โดยใช้เมนูแบบเลื่อนลง อันดับ

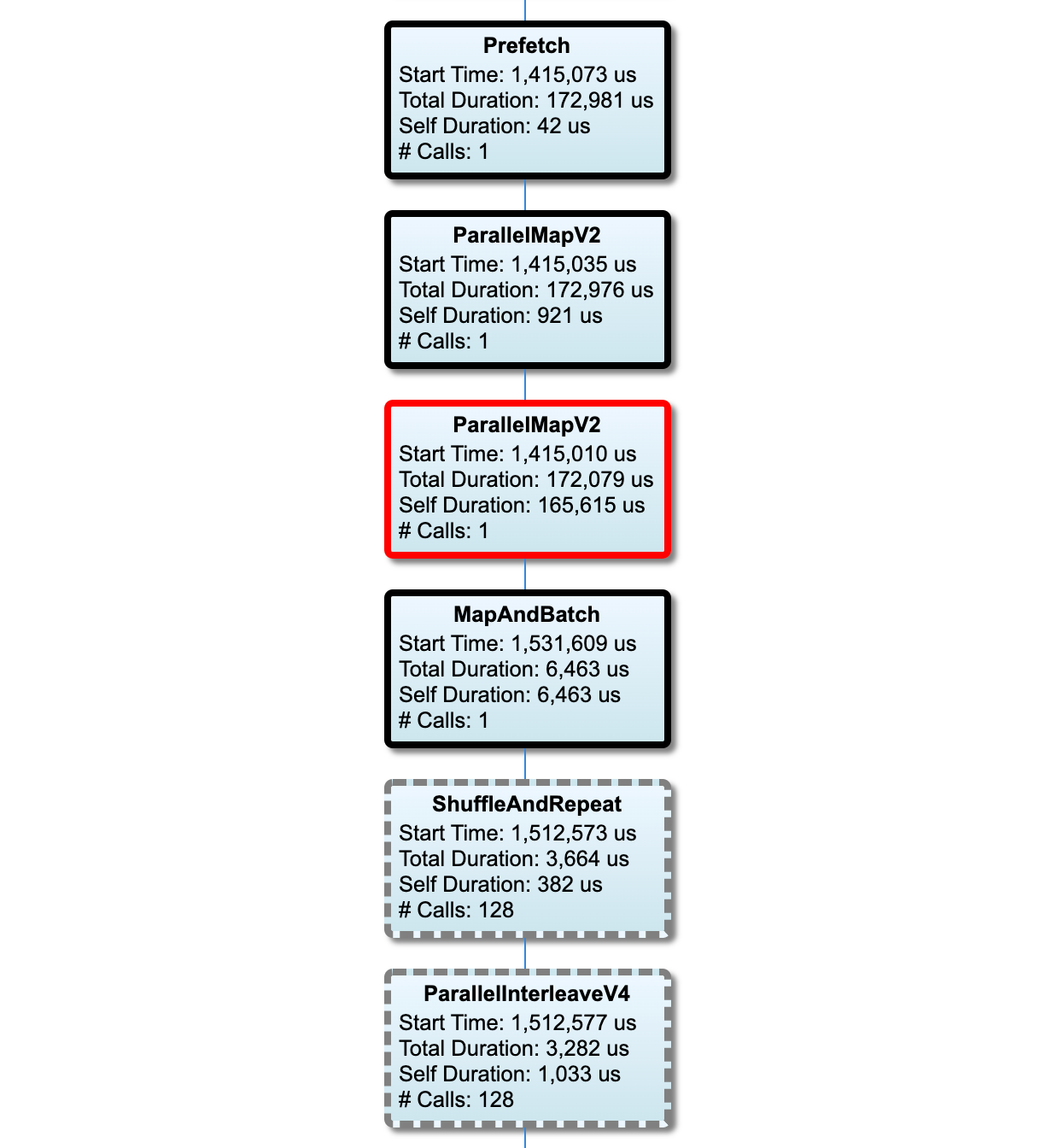

ภาพ

โหนดบนเส้นทางวิกฤตมีโครงร่างที่หนา โหนดคอขวด ซึ่งเป็นโหนดที่มีเวลาตัวเองนานที่สุดบนเส้นทางวิกฤติ มีโครงร่างสีแดง โหนดที่ไม่สำคัญอื่นๆ จะมีเส้นประสีเทา

ในแต่ละโหนด เวลาเริ่มต้น ระบุเวลาเริ่มต้นของการดำเนินการ โหนดเดียวกันอาจถูกดำเนินการหลายครั้ง เช่น หากมี Batch op ในไปป์ไลน์อินพุต หากมีการดำเนินการหลายครั้ง จะเป็นเวลาเริ่มต้นของการดำเนินการครั้งแรก

Total Duration คือเวลาวอลล์ของการดำเนินการ หากมีการดำเนินการหลายครั้ง จะเป็นผลรวมของเวลาติดผนังของการดำเนินการทั้งหมด

เวลาตนเอง คือ เวลาทั้งหมด โดยไม่มีเวลาที่ทับซ้อนกันกับโหนดย่อยที่อยู่ติดกัน

"# Calls" คือจำนวนครั้งที่ไปป์ไลน์อินพุตถูกดำเนินการ

รวบรวมข้อมูลประสิทธิภาพ

TensorFlow Profiler รวบรวมกิจกรรมโฮสต์และการติดตาม GPU ของโมเดล TensorFlow ของคุณ คุณสามารถกำหนดค่า Profiler เพื่อรวบรวมข้อมูลประสิทธิภาพผ่านโหมดทางโปรแกรมหรือโหมดสุ่มตัวอย่าง

API การทำโปรไฟล์

คุณสามารถใช้ API ต่อไปนี้เพื่อดำเนินการโปรไฟล์ได้

  • โหมดแบบเป็นโปรแกรมโดยใช้ TensorBoard Keras Callback ( tf.keras.callbacks.TensorBoard )

    # Profile from batches 10 to 15
    tb_callback = tf.keras.callbacks.TensorBoard(log_dir=log_dir,
                                                 profile_batch='10, 15')

    # Train the model and use the TensorBoard Keras callback to collect
    # performance profiling data
    model.fit(train_data,
              steps_per_epoch=20,
              epochs=5,
              callbacks=[tb_callback])

  • โหมดแบบเป็นโปรแกรมโดยใช้ tf.profiler Function API

    tf.profiler.experimental.start('logdir')
    # Train the model here
    tf.profiler.experimental.stop()

  • โหมดทางโปรแกรมโดยใช้ตัวจัดการบริบท

    with tf.profiler.experimental.Profile('logdir'):
        # Train the model here
        pass


  • โหมดสุ่มตัวอย่าง: ดำเนินการโปรไฟล์ตามความต้องการโดยใช้ tf.profiler.experimental.server.start เพื่อเริ่มต้นเซิร์ฟเวอร์ gRPC ด้วยการรันโมเดล TensorFlow ของคุณ หลังจากเริ่มต้นเซิร์ฟเวอร์ gRPC และเรียกใช้โมเดลของคุณ คุณสามารถจับภาพโปรไฟล์ผ่านปุ่ม จับภาพโปรไฟล์ ในปลั๊กอินโปรไฟล์ TensorBoard ใช้สคริปต์ในส่วนติดตั้งตัวสร้างโปรไฟล์ด้านบนเพื่อเปิดใช้อินสแตนซ์ TensorBoard หากยังไม่ได้ทำงานอยู่

    ตัวอย่างเช่น

    # Start a profiler server before your model runs.
    tf.profiler.experimental.server.start(6009)
    # (Model code goes here).
    #  Send a request to the profiler server to collect a trace of your model.
    tf.profiler.experimental.client.trace('grpc://localhost:6009',
                                          'gs://your_tb_logdir', 2000)


    ตัวอย่างสำหรับการจัดทำโปรไฟล์ผู้ปฏิบัติงานหลายคน:

    # E.g., your worker IP addresses are 10.0.0.2, 10.0.0.3, 10.0.0.4, and you
    # would like to profile for a duration of 2 seconds.
    tf.profiler.experimental.client.trace(
        'grpc://10.0.0.2:8466,grpc://10.0.0.3:8466,grpc://10.0.0.4:8466',
        'gs://your_tb_logdir',
        2000)


ใช้กล่องโต้ตอบ จับภาพโปรไฟล์ เพื่อระบุ:

  • รายการ URL บริการโปรไฟล์หรือชื่อ TPU ที่คั่นด้วยเครื่องหมายจุลภาค
  • ระยะเวลาการทำโปรไฟล์
  • ระดับของอุปกรณ์ โฮสต์ และการติดตามการโทรของฟังก์ชัน Python
  • มีกี่ครั้งที่คุณต้องการให้ Profiler ลองบันทึกโปรไฟล์อีกครั้งหากไม่สำเร็จในตอนแรก

การทำโปรไฟล์ลูปการฝึกอบรมแบบกำหนดเอง

หากต้องการกำหนดโปรไฟล์ลูปการฝึกแบบกำหนดเองในโค้ด TensorFlow ให้ติดตั้งลูปการฝึกด้วย tf.profiler.experimental.Trace API เพื่อทำเครื่องหมายขอบเขตขั้นตอนสำหรับ Profiler

อาร์กิวเมนต์ name ถูกใช้เป็นคำนำหน้าสำหรับชื่อขั้นตอน อาร์กิวเมนต์คีย์เวิร์ด step_num จะถูกต่อท้ายชื่อขั้นตอน และอาร์กิวเมนต์คีย์เวิร์ด _r ทำให้เหตุการณ์การติดตามนี้ได้รับการประมวลผลเป็นเหตุการณ์ขั้นตอนโดย Profiler

ตัวอย่างเช่น

for step in range(NUM_STEPS):
    with tf.profiler.experimental.Trace('train', step_num=step, _r=1):
        train_data = next(dataset)
        train_step(train_data)

สิ่งนี้จะเปิดใช้งานการวิเคราะห์ประสิทธิภาพตามขั้นตอนของ Profiler และทำให้เหตุการณ์ขั้นตอนแสดงในโปรแกรมดูการติดตาม

ตรวจสอบให้แน่ใจว่าคุณรวมตัววนซ้ำชุดข้อมูลภายในบริบท tf.profiler.experimental.Trace เพื่อการวิเคราะห์ไปป์ไลน์อินพุตที่แม่นยำ

ข้อมูลโค้ดด้านล่างนี้เป็นรูปแบบการต่อต้าน:

for step, train_data in enumerate(dataset):
    with tf.profiler.experimental.Trace('train', step_num=step, _r=1):
        train_step(train_data)

กรณีการใช้งานการทำโปรไฟล์

เครื่องมือสร้างโปรไฟล์ครอบคลุมกรณีการใช้งานจำนวนหนึ่งตามแกนที่แตกต่างกันสี่แกน ปัจจุบันรองรับชุดค่าผสมบางส่วนแล้ว และชุดค่าผสมอื่นๆ จะถูกเพิ่มในอนาคต กรณีการใช้งานบางส่วน ได้แก่:

  • การทำโปรไฟล์เฉพาะที่และระยะไกล : นี่เป็นวิธีทั่วไปสองวิธีในการตั้งค่าสภาพแวดล้อมการทำโปรไฟล์ของคุณ ในการจัดทำโปรไฟล์เฉพาะที่ API การทำโปรไฟล์จะถูกเรียกบนเครื่องเดียวกับที่โมเดลของคุณกำลังดำเนินการอยู่ เช่น เวิร์กสเตชันเฉพาะที่ที่มี GPU ในการจัดทำโปรไฟล์ระยะไกล API การทำโปรไฟล์จะถูกเรียกบนเครื่องอื่นจากที่โมเดลของคุณดำเนินการอยู่ เช่น บน Cloud TPU
  • การทำโปรไฟล์พนักงานหลายคน : คุณสามารถทำโปรไฟล์เครื่องจักรหลายเครื่องได้ เมื่อใช้ความสามารถในการฝึกอบรมแบบกระจายของ TensorFlow
  • แพลตฟอร์มฮาร์ดแวร์ : โปรไฟล์ CPU, GPU และ TPU

ตารางด้านล่างแสดงภาพรวมโดยย่อของกรณีการใช้งานที่รองรับ TensorFlow ที่กล่าวถึงข้างต้น:

API การทำโปรไฟล์ ท้องถิ่น ระยะไกล คนงานหลายคน แพลตฟอร์มฮาร์ดแวร์
TensorBoard Keras โทรกลับ รองรับ ไม่รองรับ ไม่รองรับ ซีพียู, จีพียู
tf.profiler.experimental เริ่มต้น/หยุด การทดลอง รองรับ ไม่รองรับ ไม่รองรับ ซีพียู, จีพียู
tf.profiler.experimental client.trace API รองรับ รองรับ รองรับ ซีพียู, GPU, ทีพียู
API ตัวจัดการบริบท รองรับ ไม่รองรับ ไม่รองรับ ซีพียู, จีพียู

แนวทางปฏิบัติที่ดีที่สุดสำหรับประสิทธิภาพของโมเดลที่เหมาะสมที่สุด

ใช้คำแนะนำต่อไปนี้ตามที่เกี่ยวข้องกับโมเดล TensorFlow ของคุณเพื่อให้ได้ประสิทธิภาพสูงสุด

โดยทั่วไป ให้ทำการเปลี่ยนแปลงทั้งหมดบนอุปกรณ์และตรวจสอบให้แน่ใจว่าคุณใช้ไลบรารีเวอร์ชันล่าสุดที่เข้ากันได้ เช่น cuDNN และ Intel MKL สำหรับแพลตฟอร์มของคุณ

ปรับไปป์ไลน์ข้อมูลอินพุตให้เหมาะสม

ใช้ข้อมูลจาก [#input_pipeline_analyzer] เพื่อเพิ่มประสิทธิภาพไปป์ไลน์อินพุตข้อมูลของคุณ ไปป์ไลน์ป้อนข้อมูลที่มีประสิทธิภาพสามารถปรับปรุงความเร็วการดำเนินการโมเดลของคุณได้อย่างมากโดยการลดเวลาว่างของอุปกรณ์ พยายามรวมแนวทางปฏิบัติที่ดีที่สุดซึ่งมีรายละเอียดอยู่ใน Better Performance เข้ากับคำแนะนำ tf.data API และด้านล่างเพื่อทำให้ไปป์ไลน์อินพุตข้อมูลของคุณมีประสิทธิภาพมากขึ้น

  • โดยทั่วไป การทำการดำเนินการใดๆ แบบขนานที่ไม่จำเป็นต้องดำเนินการตามลำดับสามารถเพิ่มประสิทธิภาพไปป์ไลน์อินพุตข้อมูลได้อย่างมาก

  • ในหลายกรณี การเปลี่ยนลำดับของการเรียกหรือปรับแต่งอาร์กิวเมนต์เพื่อให้ทำงานได้ดีที่สุดสำหรับโมเดลของคุณจะช่วยได้ ในขณะที่ปรับไปป์ไลน์ข้อมูลอินพุตให้เหมาะสม ให้เปรียบเทียบเฉพาะตัวโหลดข้อมูลโดยไม่ต้องมีการฝึกอบรมและขั้นตอนการเผยแพร่กลับเพื่อวัดปริมาณผลกระทบของการปรับให้เหมาะสมอย่างอิสระ

  • ลองรันโมเดลของคุณด้วยข้อมูลสังเคราะห์เพื่อตรวจสอบว่าไปป์ไลน์อินพุตเป็นปัญหาคอขวดของประสิทธิภาพหรือไม่

  • ใช้ tf.data.Dataset.shard สำหรับการฝึก Multi-GPU ตรวจสอบให้แน่ใจว่าคุณแบ่งส่วนข้อมูลตั้งแต่เนิ่นๆ ในลูปอินพุตเพื่อป้องกันการลดปริมาณงาน เมื่อทำงานกับ TFRecords ตรวจสอบให้แน่ใจว่าคุณได้แยกรายการ TFRecords ไม่ใช่เนื้อหาของ TFRecords

  • ทำให้ ops หลายรายการขนานกันโดยการตั้งค่า num_parallel_calls แบบไดนามิกโดยใช้ tf.data.AUTOTUNE

  • พิจารณาจำกัดการใช้งาน tf.data.Dataset.from_generator เนื่องจากช้ากว่าเมื่อเทียบกับตัวเลือก TensorFlow ล้วนๆ

  • พิจารณาจำกัดการใช้ tf.py_function เนื่องจากไม่สามารถทำให้เป็นอนุกรมได้ และไม่รองรับการทำงานใน TensorFlow แบบกระจาย

  • ใช้ tf.data.Options เพื่อควบคุมการเพิ่มประสิทธิภาพแบบคงที่ให้กับไปป์ไลน์อินพุต

โปรดอ่าน คู่มือ การวิเคราะห์ประสิทธิภาพ tf.data เพื่อดูคำแนะนำเพิ่มเติมเกี่ยวกับการเพิ่มประสิทธิภาพไปป์ไลน์อินพุตของคุณ

เพิ่มประสิทธิภาพการเพิ่มข้อมูล

เมื่อทำงานกับข้อมูลรูปภาพ ทำให้ การเพิ่มข้อมูล ของคุณมีประสิทธิภาพมากขึ้นโดยการแคสต์ไปยังข้อมูลประเภทต่างๆ หลังจาก ใช้การแปลงเชิงพื้นที่ เช่น การพลิก การครอบตัด การหมุน ฯลฯ

ใช้ NVIDIA® DALI

ในบางกรณี เช่น เมื่อคุณมีระบบที่มีอัตราส่วน GPU ต่อ CPU สูง การเพิ่มประสิทธิภาพข้างต้นทั้งหมดอาจไม่เพียงพอที่จะกำจัดปัญหาคอขวดในตัวโหลดข้อมูลที่เกิดจากข้อจำกัดของวงจร CPU

หากคุณใช้ NVIDIA® GPU สำหรับคอมพิวเตอร์วิทัศน์และแอปพลิเคชันการเรียนรู้เชิงลึกด้านเสียง ให้พิจารณาใช้ Data Loading Library ( DALI ) เพื่อเร่งไปป์ไลน์ข้อมูล

ตรวจสอบเอกสาร NVIDIA® DALI: Operations เพื่อดูรายการการดำเนินการของ DALI ที่รองรับ

ใช้เธรดและการดำเนินการแบบขนาน

เรียกใช้ Ops บนเธรด CPU หลายเธรดด้วย tf.config.threading API เพื่อดำเนินการได้เร็วขึ้น

TensorFlow จะตั้งค่าจำนวนเธรดแบบขนานโดยอัตโนมัติตามค่าเริ่มต้น เธรดพูลที่พร้อมใช้งานสำหรับการเรียกใช้การดำเนินการ TensorFlow ขึ้นอยู่กับจำนวนเธรด CPU ที่พร้อมใช้งาน

ควบคุมการเร่งความเร็วแบบขนานสูงสุดสำหรับ op เดียวโดยใช้ tf.config.threading.set_intra_op_parallelism_threads โปรดทราบว่าหากคุณเรียกใช้หลาย ops พร้อมกัน การดำเนินการทั้งหมดจะแชร์เธรดพูลที่มีอยู่

หากคุณมี ops อิสระที่ไม่มีการบล็อก (ops ที่ไม่มีเส้นทางกำกับระหว่างตัวเลือกเหล่านั้นบนกราฟ) ให้ใช้ tf.config.threading.set_inter_op_parallelism_threads เพื่อรันพร้อมกันโดยใช้เธรดพูลที่มีอยู่

เบ็ดเตล็ด

เมื่อทำงานกับโมเดลขนาดเล็กบน NVIDIA® GPU คุณสามารถตั้งค่า tf.compat.v1.ConfigProto.force_gpu_compatible=True เพื่อบังคับให้เทนเซอร์ CPU ทั้งหมดได้รับการจัดสรรด้วยหน่วยความจำที่ปักหมุด CUDA เพื่อเพิ่มประสิทธิภาพการทำงานของโมเดลอย่างมีนัยสำคัญ อย่างไรก็ตาม ควรใช้ความระมัดระวังขณะใช้ตัวเลือกนี้สำหรับรุ่นที่ไม่รู้จัก/มีขนาดใหญ่มาก เนื่องจากอาจส่งผลเสียต่อประสิทธิภาพของโฮสต์ (CPU)

ปรับปรุงประสิทธิภาพของอุปกรณ์

ปฏิบัติตามแนวทางปฏิบัติที่ดีที่สุดซึ่งมีรายละเอียดอยู่ที่นี่และใน คู่มือการเพิ่มประสิทธิภาพ GPU เพื่อเพิ่มประสิทธิภาพโมเดล TensorFlow บนอุปกรณ์

หากคุณใช้ NVIDIA GPU ให้บันทึกการใช้งาน GPU และหน่วยความจำเป็นไฟล์ CSV โดยเรียกใช้:

nvidia-smi
--query-gpu=utilization.gpu,utilization.memory,memory.total,
memory.free,memory.used --format=csv

กำหนดค่าโครงร่างข้อมูล

เมื่อทำงานกับข้อมูลที่มีข้อมูลช่อง (เช่น รูปภาพ) ให้ปรับรูปแบบเค้าโครงข้อมูลให้เหมาะสมเพื่อให้ช่องอยู่หลังที่สุด (NHWC มากกว่า NCHW)

รูปแบบข้อมูลสุดท้ายของแชนเนลช่วยปรับปรุงการใช้งาน Tensor Core และให้การปรับปรุงประสิทธิภาพที่สำคัญ โดยเฉพาะอย่างยิ่งในโมเดลแบบสลับเมื่อใช้ร่วมกับ AMP เค้าโครงข้อมูล NCHW ยังคงสามารถใช้งานได้โดย Tensor Cores แต่จะมีค่าใช้จ่ายเพิ่มเติมเนื่องจากการดำเนินการย้ายอัตโนมัติ

คุณสามารถปรับเค้าโครงข้อมูลให้เหมาะสมเพื่อให้เหมาะกับเค้าโครง NHWC ได้โดยการตั้งค่า data_format="channels_last" สำหรับเลเยอร์ต่างๆ เช่น tf.keras.layers.Conv2D , tf.keras.layers.Conv3D และ tf.keras.layers.RandomRotation

ใช้ tf.keras.backend.set_image_data_format เพื่อตั้งค่ารูปแบบเค้าโครงข้อมูลเริ่มต้นสำหรับ Keras แบ็กเอนด์ API

เพิ่มแคช L2 สูงสุด

เมื่อทำงานกับ NVIDIA® GPU ให้รันโค้ดด้านล่างก่อนลูปการฝึกเพื่อเพิ่มความละเอียดในการดึง L2 สูงสุดเป็น 128 ไบต์

import ctypes

_libcudart = ctypes.CDLL('libcudart.so')
# Set device limit on the current device
# cudaLimitMaxL2FetchGranularity = 0x05
pValue = ctypes.cast((ctypes.c_int*1)(), ctypes.POINTER(ctypes.c_int))
_libcudart.cudaDeviceSetLimit(ctypes.c_int(0x05), ctypes.c_int(128))
_libcudart.cudaDeviceGetLimit(pValue, ctypes.c_int(0x05))
assert pValue.contents.value == 128

กำหนดค่าการใช้งานเธรด GPU

โหมดเธรด GPU เป็นตัวกำหนดว่าจะใช้เธรด GPU อย่างไร

ตั้งค่าโหมดเธรดเป็น gpu_private เพื่อให้แน่ใจว่าการประมวลผลล่วงหน้าไม่ได้ขโมยเธรด GPU ทั้งหมด สิ่งนี้จะลดความล่าช้าในการเปิดตัวเคอร์เนลในระหว่างการฝึกอบรม คุณยังสามารถตั้งค่าจำนวนเธรดต่อ GPU ตั้งค่าเหล่านี้โดยใช้ตัวแปรสภาพแวดล้อม

import os

os.environ['TF_GPU_THREAD_MODE']='gpu_private'
os.environ['TF_GPU_THREAD_COUNT']='1'

กำหนดค่าตัวเลือกหน่วยความจำ GPU

โดยทั่วไปเพิ่มขนาดแบทช์และปรับขนาดโมเดลเพื่อใช้ GPU ที่ดีขึ้นและรับปริมาณงานที่สูงขึ้น โปรดทราบว่าการเพิ่มขนาดแบทช์จะเปลี่ยนความแม่นยำของโมเดลดังนั้นโมเดลจะต้องปรับขนาดโดยการปรับพารามิเตอร์ไฮเปอร์พารามิเตอร์เช่นอัตราการเรียนรู้เพื่อให้ตรงกับความแม่นยำของเป้าหมาย

นอกจากนี้ให้ใช้ tf.config.experimental.set_memory_growth เพื่อให้หน่วยความจำ GPU เติบโตเพื่อป้องกันไม่ให้หน่วยความจำที่มีอยู่ทั้งหมดได้รับการจัดสรรให้กับ OPS อย่างเต็มที่ซึ่งต้องการเพียงเศษเสี้ยวของหน่วยความจำ สิ่งนี้จะช่วยให้กระบวนการอื่น ๆ ที่ใช้หน่วยความจำ GPU ทำงานบนอุปกรณ์เดียวกัน

หากต้องการเรียนรู้เพิ่มเติมลองดูคำแนะนำ การเติบโตของหน่วยความจำ GPU ที่ จำกัด ในคู่มือ GPU เพื่อเรียนรู้เพิ่มเติม

เบ็ดเตล็ด

  • เพิ่มขนาดมินิแบทช์การฝึกอบรม (จำนวนตัวอย่างการฝึกอบรมที่ใช้ต่ออุปกรณ์ในการวนซ้ำครั้งเดียวของลูปการฝึกอบรม) เป็นจำนวนสูงสุดที่เหมาะกับข้อผิดพลาดโดยไม่มีข้อผิดพลาดจากหน่วยความจำ (OOM) บน GPU การเพิ่มขนาดแบทช์ส่งผลกระทบต่อความแม่นยำของโมเดล - ดังนั้นให้แน่ใจว่าคุณปรับขนาดโมเดลโดยการปรับพารามิเตอร์ไฮเปอร์พารามิเตอร์เพื่อให้ตรงกับความแม่นยำของเป้าหมาย

  • ปิดใช้งานการรายงานข้อผิดพลาด OOM ระหว่างการจัดสรรเทนเซอร์ในรหัสการผลิต ตั้ง report_tensor_allocations_upon_oom=False ใน tf.compat.v1.RunOptions

  • สำหรับแบบจำลองที่มีเลเยอร์ convolution ให้ลบการเพิ่มอคติหากใช้การทำให้เป็นมาตรฐานเป็นชุด การทำให้เป็นมาตรฐานเป็นชุดเปลี่ยนค่าโดยค่าเฉลี่ยของพวกเขาและสิ่งนี้จะช่วยขจัดความจำเป็นในการมีคำอคติคงที่

  • ใช้สถิติ TF เพื่อค้นหาว่า OPS บนอุปกรณ์ทำงานได้อย่างมีประสิทธิภาพ

  • ใช้ tf.function เพื่อทำการคำนวณและเป็นทางเลือกเปิดใช้งาน jit_compile=True ( tf.function(jit_compile=True ) หากต้องการเรียนรู้เพิ่มเติมให้ ใช้ xla tf.function

  • ลดการดำเนินการของ Host Python ระหว่างขั้นตอนและลดการโทรกลับ คำนวณตัวชี้วัดทุกขั้นตอนแทนที่จะเป็นทุกขั้นตอน

  • ทำให้อุปกรณ์คำนวณอุปกรณ์ไม่ว่าง

  • ส่งข้อมูลไปยังอุปกรณ์หลายเครื่องในแบบขนาน

  • พิจารณา ใช้การเป็นตัวแทนเชิงตัวเลข 16 บิต เช่น fp16 รูปแบบจุดลอยตัวแบบครึ่งความแม่นยำที่ระบุโดย IEEE-หรือรูปแบบ Bloat-Point Bfloat16

แหล่งข้อมูลเพิ่มเติม

ข้อ จำกัด ที่รู้จัก

การทำโปรไฟล์ GPU หลายตัวบน TensorFlow 2.2 และ TensorFlow 2.3

TensorFlow 2.2 และ 2.3 รองรับการทำโปรไฟล์ GPU หลายตัวสำหรับระบบโฮสต์เดียวเท่านั้น ไม่รองรับการทำโปรไฟล์ GPU หลายรายการสำหรับระบบหลายโฮสต์ ในการกำหนดค่าการกำหนดค่า GPU ของคนงานหลายคนคนงานแต่ละคนจะต้องทำโปรไฟล์อย่างอิสระ จาก Tensorflow 2.4 คนงานหลายคนสามารถทำโปรไฟล์ได้โดยใช้ tf.profiler.experimental.client.trace API

CUDA® Toolkit 10.2 หรือใหม่กว่านั้นจำเป็นต้องมีโปรไฟล์ GPU หลายตัว ในฐานะที่เป็น TensorFlow 2.2 และ 2.3 รองรับCUDA® Toolkit เวอร์ชันสูงถึง 10.1 คุณต้องสร้างลิงก์สัญลักษณ์ไปยัง libcudart.so.10.1 และ libcupti.so.10.1 :

sudo ln -s /usr/local/cuda/lib64/libcudart.so.10.2 /usr/local/cuda/lib64/libcudart.so.10.1
sudo ln -s /usr/local/cuda/extras/CUPTI/lib64/libcupti.so.10.2 /usr/local/cuda/extras/CUPTI/lib64/libcupti.so.10.1
