DQN C51 / Cầu vồng

Xem trên TensorFlow.org Chạy trong Google Colab Xem nguồn trên GitHub Tải xuống sổ ghi chép

Giới thiệu

Ví dụ này cho thấy cách để đào tạo một phạm trù DQN (C51) đại lý đối với môi trường Cartpole sử dụng thư viện TF-Đại lý.

Môi trường Cartpole

Hãy chắc chắn rằng bạn có một cái nhìn qua hướng dẫn DQN như một điều kiện tiên quyết. Hướng dẫn này sẽ giả sử quen thuộc với hướng dẫn DQN; nó sẽ chủ yếu tập trung vào sự khác biệt giữa DQN và C51.

Thành lập

Nếu bạn chưa cài đặt tf-agent, hãy chạy:

sudo apt-get update
sudo apt-get install -y xvfb ffmpeg freeglut3-dev
pip install 'imageio==2.4.0'
pip install pyvirtualdisplay
pip install tf-agents
pip install pyglet

from __future__ import absolute_import
from __future__ import division
from __future__ import print_function

import base64
import imageio
import IPython
import matplotlib
import matplotlib.pyplot as plt
import PIL.Image
import pyvirtualdisplay

import tensorflow as tf

from tf_agents.agents.categorical_dqn import categorical_dqn_agent
from tf_agents.drivers import dynamic_step_driver
from tf_agents.environments import suite_gym
from tf_agents.environments import tf_py_environment
from tf_agents.eval import metric_utils
from tf_agents.metrics import tf_metrics
from tf_agents.networks import categorical_q_network
from tf_agents.policies import random_tf_policy
from tf_agents.replay_buffers import tf_uniform_replay_buffer
from tf_agents.trajectories import trajectory
from tf_agents.utils import common

# Set up a virtual display for rendering OpenAI gym environments.
display = pyvirtualdisplay.Display(visible=0, size=(1400, 900)).start()

Siêu tham số

env_name = "CartPole-v1" # @param {type:"string"}
num_iterations = 15000 # @param {type:"integer"}

initial_collect_steps = 1000  # @param {type:"integer"}
collect_steps_per_iteration = 1  # @param {type:"integer"}
replay_buffer_capacity = 100000  # @param {type:"integer"}

fc_layer_params = (100,)

batch_size = 64  # @param {type:"integer"}
learning_rate = 1e-3  # @param {type:"number"}
gamma = 0.99
log_interval = 200  # @param {type:"integer"}

num_atoms = 51  # @param {type:"integer"}
min_q_value = -20  # @param {type:"integer"}
max_q_value = 20  # @param {type:"integer"}
n_step_update = 2  # @param {type:"integer"}

num_eval_episodes = 10  # @param {type:"integer"}
eval_interval = 1000  # @param {type:"integer"}

Môi trường

Tải môi trường như trước đây, với một để đào tạo và một để đánh giá. Ở đây chúng tôi sử dụng CartPole-v1 (so với CartPole-v0 trong hướng dẫn DQN), có phần thưởng tối đa lớn hơn là 500 thay vì 200.

train_py_env = suite_gym.load(env_name)
eval_py_env = suite_gym.load(env_name)

train_env = tf_py_environment.TFPyEnvironment(train_py_env)
eval_env = tf_py_environment.TFPyEnvironment(eval_py_env)

Đại lý

C51 là một thuật toán Q-learning dựa trên DQN. Giống như DQN, nó có thể được sử dụng trên bất kỳ môi trường nào có không gian hành động rời rạc.

Sự khác biệt chính giữa C51 và DQN là thay vì chỉ dự đoán giá trị Q cho mỗi cặp hành động trạng thái, C51 dự đoán một mô hình biểu đồ cho phân phối xác suất của giá trị Q:

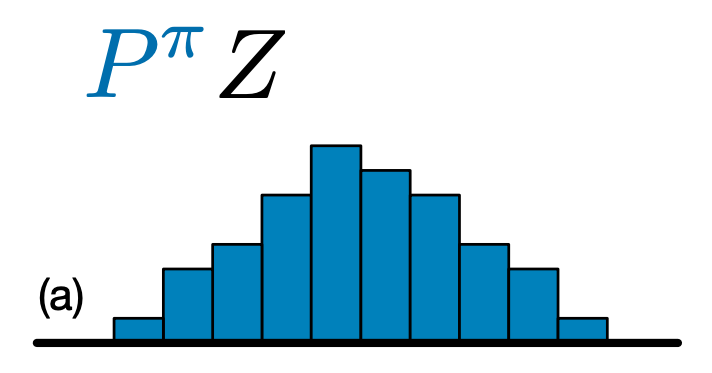

Ví dụ về phân phối C51

Bằng cách học phân phối thay vì chỉ đơn giản là giá trị mong đợi, thuật toán có thể duy trì ổn định hơn trong quá trình đào tạo, dẫn đến cải thiện hiệu suất cuối cùng. Điều này đặc biệt đúng trong các tình huống có phân phối giá trị hai phương thức hoặc thậm chí đa phương thức, nơi một giá trị trung bình không cung cấp một bức tranh chính xác.

Để đào tạo về phân phối xác suất chứ không phải về giá trị, C51 phải thực hiện một số phép tính phân phối phức tạp để tính hàm mất mát của nó. Nhưng đừng lo lắng, tất cả những điều này đã được giải quyết cho bạn trong TF-Agents!

Để tạo ra một chất độc da C51, đầu tiên chúng ta cần tạo một CategoricalQNetwork . API của CategoricalQNetwork là giống như của QNetwork , ngoại trừ việc có thêm một cuộc tranh cãi num_atoms . Điều này thể hiện số điểm hỗ trợ trong các ước tính phân phối xác suất của chúng tôi. (Hình ảnh trên bao gồm 10 điểm hỗ trợ, mỗi điểm được biểu thị bằng một thanh dọc màu xanh lam.) Như bạn có thể biết từ tên, số nguyên tử mặc định là 51.

categorical_q_net = categorical_q_network.CategoricalQNetwork(
    train_env.observation_spec(),
    train_env.action_spec(),
    num_atoms=num_atoms,
    fc_layer_params=fc_layer_params)

Chúng ta cũng cần một optimizer để đào tạo mạng, chúng tôi vừa tạo ra, và một train_step_counter biến để theo dõi bao nhiêu lần mạng đã được cập nhật.

Lưu ý rằng một sự khác biệt đáng kể khác từ vani DqnAgent là bây giờ chúng ta cần phải xác định min_q_value và max_q_value như các đối số. Các giá trị này chỉ định các giá trị cực đoan nhất của hỗ trợ (nói cách khác, giá trị cực đoan nhất trong số 51 nguyên tử ở hai bên). Đảm bảo chọn những thứ này một cách thích hợp cho môi trường cụ thể của bạn. Ở đây chúng tôi sử dụng -20 và 20.

optimizer = tf.compat.v1.train.AdamOptimizer(learning_rate=learning_rate)

train_step_counter = tf.Variable(0)

agent = categorical_dqn_agent.CategoricalDqnAgent(
    train_env.time_step_spec(),
    train_env.action_spec(),
    categorical_q_network=categorical_q_net,
    optimizer=optimizer,
    min_q_value=min_q_value,
    max_q_value=max_q_value,
    n_step_update=n_step_update,
    td_errors_loss_fn=common.element_wise_squared_loss,
    gamma=gamma,
    train_step_counter=train_step_counter)
agent.initialize()

Một điều cuối cùng cần lưu ý là chúng tôi cũng thêm vào một cuộc tranh cãi để cập nhật sử dụng n-bước với \(n\) = 2. Trong đơn bước Q-learning (\(n\) = 1), chúng tôi chỉ tính toán sai số giữa Q-giá trị tại bước thời gian hiện tại và bước thời gian tiếp theo bằng cách sử dụng trả về một bước (dựa trên phương trình tối ưu Bellman). Lợi tức một bước được định nghĩa là:

\(G_t = R_{t + 1} + \gamma V(s_{t + 1})\)

nơi chúng ta định nghĩa \(V(s) = \max_a{Q(s, a)}\).

Cập nhật N-bước liên quan đến việc mở rộng tiêu chuẩn chức năng duy nhất bước trở lại \(n\) lần:

\(G_t^n = R_{t + 1} + \gamma R_{t + 2} + \gamma^2 R_{t + 3} + \dots + \gamma^n V(s_{t + n})\)

Cập nhật N-bước cho phép các đại lý để bootstrap từ hơn nữa trong tương lai, và với giá trị đúng của \(n\), điều này thường dẫn đến việc học nhanh hơn.

Mặc dù C51 và n bước cập nhật thường kết hợp với phát lại được ưu tiên để tạo thành cốt lõi của đại lý cầu vồng , chúng tôi thấy không có sự cải thiện thể đo lường được từ việc thực hiện phát lại ưu tiên. Hơn nữa, chúng tôi thấy rằng khi kết hợp tác nhân C51 của chúng tôi với bản cập nhật n-bước một mình, tác nhân của chúng tôi hoạt động tốt như các tác nhân Rainbow khác trên mẫu môi trường Atari mà chúng tôi đã thử nghiệm.

Số liệu và Đánh giá

Số liệu phổ biến nhất được sử dụng để đánh giá một chính sách là lợi tức trung bình. Lợi nhuận là tổng số phần thưởng nhận được khi chạy chính sách trong môi trường cho một tập và chúng tôi thường tính trung bình con số này qua một vài tập. Chúng tôi có thể tính toán số liệu lợi nhuận trung bình như sau.

def compute_avg_return(environment, policy, num_episodes=10):

  total_return = 0.0
  for _ in range(num_episodes):

    time_step = environment.reset()
    episode_return = 0.0

    while not time_step.is_last():
      action_step = policy.action(time_step)
      time_step = environment.step(action_step.action)
      episode_return += time_step.reward
    total_return += episode_return

  avg_return = total_return / num_episodes
  return avg_return.numpy()[0]


random_policy = random_tf_policy.RandomTFPolicy(train_env.time_step_spec(),
                                                train_env.action_spec())

compute_avg_return(eval_env, random_policy, num_eval_episodes)

# Please also see the metrics module for standard implementations of different
# metrics.

20.0

Thu thập dữ liệu

Như trong hướng dẫn DQN, hãy thiết lập bộ đệm phát lại và thu thập dữ liệu ban đầu với chính sách ngẫu nhiên.

replay_buffer = tf_uniform_replay_buffer.TFUniformReplayBuffer(
    data_spec=agent.collect_data_spec,
    batch_size=train_env.batch_size,
    max_length=replay_buffer_capacity)

def collect_step(environment, policy):
  time_step = environment.current_time_step()
  action_step = policy.action(time_step)
  next_time_step = environment.step(action_step.action)
  traj = trajectory.from_transition(time_step, action_step, next_time_step)

  # Add trajectory to the replay buffer
  replay_buffer.add_batch(traj)

for _ in range(initial_collect_steps):
  collect_step(train_env, random_policy)

# This loop is so common in RL, that we provide standard implementations of
# these. For more details see the drivers module.

# Dataset generates trajectories with shape [BxTx...] where
# T = n_step_update + 1.
dataset = replay_buffer.as_dataset(
    num_parallel_calls=3, sample_batch_size=batch_size,
    num_steps=n_step_update + 1).prefetch(3)

iterator = iter(dataset)

WARNING:tensorflow:From /tmpfs/src/tf_docs_env/lib/python3.7/site-packages/tensorflow/python/data/experimental/ops/counter.py:66: scan (from tensorflow.python.data.experimental.ops.scan_ops) is deprecated and will be removed in a future version.
Instructions for updating:
Use `tf.data.Dataset.scan(...) instead
WARNING:tensorflow:From /tmpfs/src/tf_docs_env/lib/python3.7/site-packages/tensorflow/python/autograph/impl/api.py:382: ReplayBuffer.get_next (from tf_agents.replay_buffers.replay_buffer) is deprecated and will be removed in a future version.
Instructions for updating:
Use `as_dataset(..., single_deterministic_pass=False) instead.

Đào tạo đại lý

Vòng huấn luyện bao gồm cả việc thu thập dữ liệu từ môi trường và tối ưu hóa mạng của tác nhân. Trên đường đi, chúng tôi sẽ thỉnh thoảng đánh giá chính sách của đại lý để xem chúng tôi đang hoạt động như thế nào.

Phần sau sẽ mất ~ 7 phút để chạy.

try:
  %%time
except:
  pass

# (Optional) Optimize by wrapping some of the code in a graph using TF function.
agent.train = common.function(agent.train)

# Reset the train step
agent.train_step_counter.assign(0)

# Evaluate the agent's policy once before training.
avg_return = compute_avg_return(eval_env, agent.policy, num_eval_episodes)
returns = [avg_return]

for _ in range(num_iterations):

  # Collect a few steps using collect_policy and save to the replay buffer.
  for _ in range(collect_steps_per_iteration):
    collect_step(train_env, agent.collect_policy)

  # Sample a batch of data from the buffer and update the agent's network.
  experience, unused_info = next(iterator)
  train_loss = agent.train(experience)

  step = agent.train_step_counter.numpy()

  if step % log_interval == 0:
    print('step = {0}: loss = {1}'.format(step, train_loss.loss))

  if step % eval_interval == 0:
    avg_return = compute_avg_return(eval_env, agent.policy, num_eval_episodes)
    print('step = {0}: Average Return = {1:.2f}'.format(step, avg_return))
    returns.append(avg_return)

WARNING:tensorflow:From /tmpfs/src/tf_docs_env/lib/python3.7/site-packages/tensorflow/python/util/dispatch.py:206: calling foldr_v2 (from tensorflow.python.ops.functional_ops) with back_prop=False is deprecated and will be removed in a future version.
Instructions for updating:
back_prop=False is deprecated. Consider using tf.stop_gradient instead.
Instead of:
results = tf.foldr(fn, elems, back_prop=False)
Use:
results = tf.nest.map_structure(tf.stop_gradient, tf.foldr(fn, elems))
step = 200: loss = 3.199000597000122
step = 400: loss = 2.083357810974121
step = 600: loss = 1.9901162385940552
step = 800: loss = 1.9055049419403076
step = 1000: loss = 1.7382612228393555
step = 1000: Average Return = 34.40
step = 1200: loss = 1.3624987602233887
step = 1400: loss = 1.548039197921753
step = 1600: loss = 1.4193217754364014
step = 1800: loss = 1.3339967727661133
step = 2000: loss = 1.1471226215362549
step = 2000: Average Return = 91.10
step = 2200: loss = 1.360352873802185
step = 2400: loss = 1.4253160953521729
step = 2600: loss = 0.9550995826721191
step = 2800: loss = 0.9822611808776855
step = 3000: loss = 1.0512573719024658
step = 3000: Average Return = 102.60
step = 3200: loss = 1.131516456604004
step = 3400: loss = 1.0834283828735352
step = 3600: loss = 0.8771724104881287
step = 3800: loss = 0.7854692935943604
step = 4000: loss = 0.7451740503311157
step = 4000: Average Return = 179.10
step = 4200: loss = 0.6963338851928711
step = 4400: loss = 0.8579068183898926
step = 4600: loss = 0.735978364944458
step = 4800: loss = 0.5723521709442139
step = 5000: loss = 0.6422518491744995
step = 5000: Average Return = 138.00
step = 5200: loss = 0.5242955684661865
step = 5400: loss = 0.869032621383667
step = 5600: loss = 0.7798122763633728
step = 5800: loss = 0.745892345905304
step = 6000: loss = 0.7540864944458008
step = 6000: Average Return = 155.80
step = 6200: loss = 0.6851651668548584
step = 6400: loss = 0.7417727112770081
step = 6600: loss = 0.7385923862457275
step = 6800: loss = 0.8823254108428955
step = 7000: loss = 0.6216408014297485
step = 7000: Average Return = 146.90
step = 7200: loss = 0.3905255198478699
step = 7400: loss = 0.5030156373977661
step = 7600: loss = 0.6326021552085876
step = 7800: loss = 0.6071780920028687
step = 8000: loss = 0.49069637060165405
step = 8000: Average Return = 332.70
step = 8200: loss = 0.7194125056266785
step = 8400: loss = 0.7707428932189941
step = 8600: loss = 0.42258384823799133
step = 8800: loss = 0.5215793251991272
step = 9000: loss = 0.6949542164802551
step = 9000: Average Return = 174.10
step = 9200: loss = 0.7312793731689453
step = 9400: loss = 0.5663323402404785
step = 9600: loss = 0.8518731594085693
step = 9800: loss = 0.5256152153015137
step = 10000: loss = 0.578148603439331
step = 10000: Average Return = 147.40
step = 10200: loss = 0.46965712308883667
step = 10400: loss = 0.5685954093933105
step = 10600: loss = 0.5819060802459717
step = 10800: loss = 0.792033851146698
step = 11000: loss = 0.5804982781410217
step = 11000: Average Return = 186.80
step = 11200: loss = 0.4973406195640564
step = 11400: loss = 0.33229681849479675
step = 11600: loss = 0.5267124176025391
step = 11800: loss = 0.585414469242096
step = 12000: loss = 0.6697092652320862
step = 12000: Average Return = 135.30
step = 12200: loss = 0.30732017755508423
step = 12400: loss = 0.490392804145813
step = 12600: loss = 0.28014713525772095
step = 12800: loss = 0.456543892621994
step = 13000: loss = 0.48237597942352295
step = 13000: Average Return = 182.70
step = 13200: loss = 0.5447070598602295
step = 13400: loss = 0.4602382481098175
step = 13600: loss = 0.5659506320953369
step = 13800: loss = 0.47906267642974854
step = 14000: loss = 0.4060840904712677
step = 14000: Average Return = 153.00
step = 14200: loss = 0.6457054018974304
step = 14400: loss = 0.4795544147491455
step = 14600: loss = 0.16895757615566254
step = 14800: loss = 0.5005109906196594
step = 15000: loss = 0.5339224338531494
step = 15000: Average Return = 165.10

Hình dung

Lô đất

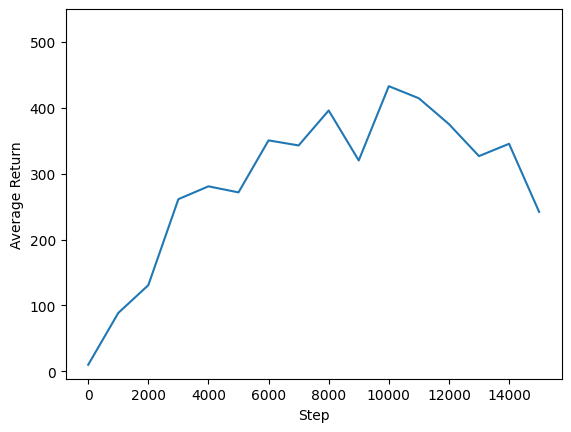

Chúng tôi có thể vẽ biểu đồ trở lại so với các bước toàn cầu để xem hiệu suất của đại lý của chúng tôi. Trong Cartpole-v1 , môi trường cung cấp cho một phần thưởng của 1 cho mỗi bước thời gian ở lại cực lên, và vì số lượng tối đa các bước là 500, có thể tối đa lợi nhuận cũng là 500.

steps = range(0, num_iterations + 1, eval_interval)
plt.plot(steps, returns)
plt.ylabel('Average Return')
plt.xlabel('Step')
plt.ylim(top=550)

(19.485000991821288, 550.0)

png

Video

Sẽ rất hữu ích nếu bạn hình dung hiệu suất của một tác nhân bằng cách hiển thị môi trường ở mỗi bước. Trước khi làm điều đó, trước tiên chúng ta hãy tạo một chức năng để nhúng video vào chuyên mục này.

def embed_mp4(filename):
  """Embeds an mp4 file in the notebook."""
  video = open(filename,'rb').read()
  b64 = base64.b64encode(video)
  tag = '''
  <video width="640" height="480" controls>
    <source src="data:video/mp4;base64,{0}" type="video/mp4">
  Your browser does not support the video tag.
  </video>'''.format(b64.decode())

  return IPython.display.HTML(tag)

Đoạn mã sau hiển thị chính sách của đại lý trong một vài tập:

num_episodes = 3
video_filename = 'imageio.mp4'
with imageio.get_writer(video_filename, fps=60) as video:
  for _ in range(num_episodes):
    time_step = eval_env.reset()
    video.append_data(eval_py_env.render())
    while not time_step.is_last():
      action_step = agent.policy.action(time_step)
      time_step = eval_env.step(action_step.action)
      video.append_data(eval_py_env.render())

embed_mp4(video_filename)

WARNING:root:IMAGEIO FFMPEG_WRITER WARNING: input image is not divisible by macro_block_size=16, resizing from (400, 600) to (400, 608) to ensure video compatibility with most codecs and players. To prevent resizing, make your input image divisible by the macro_block_size or set the macro_block_size to None (risking incompatibility). You may also see a FFMPEG warning concerning speedloss due to data not being aligned.
[swscaler @ 0x5646eec183c0] Warning: data is not aligned! This can lead to a speed loss

C51 có xu hướng hoạt động tốt hơn một chút so với DQN trên CartPole-v1, nhưng sự khác biệt giữa hai tác nhân ngày càng trở nên đáng kể hơn trong môi trường ngày càng phức tạp. Ví dụ: trên điểm chuẩn đầy đủ của Atari 2600, C51 thể hiện sự cải thiện điểm trung bình 126% so với DQN sau khi chuẩn hóa đối với tác nhân ngẫu nhiên. Có thể đạt được các cải tiến bổ sung bằng cách bao gồm các bản cập nhật n bước.

Đối với một lặn sâu hơn vào các thuật toán C51, xem Một mặt phân phối Perspective trên Cốt học tập (2017) .
