introduction

Cet exemple montre comment former un catégorielles DQN (C51) agent sur l'environnement Cartpole en utilisant la bibliothèque TF-agents.

Assurez-vous de jeter un oeil à travers le tutoriel DQN comme condition préalable. Ce didacticiel suppose que vous êtes familiarisé avec le didacticiel DQN ; il se concentrera principalement sur les différences entre DQN et C51.

Installer

Si vous n'avez pas encore installé tf-agents, exécutez :

sudo apt-get update
sudo apt-get install -y xvfb ffmpeg freeglut3-dev
pip install 'imageio==2.4.0'
pip install pyvirtualdisplay
pip install tf-agents
pip install pyglet

from __future__ import absolute_import
from __future__ import division
from __future__ import print_function

import base64
import imageio
import IPython
import matplotlib
import matplotlib.pyplot as plt
import PIL.Image
import pyvirtualdisplay

import tensorflow as tf

from tf_agents.agents.categorical_dqn import categorical_dqn_agent
from tf_agents.drivers import dynamic_step_driver
from tf_agents.environments import suite_gym
from tf_agents.environments import tf_py_environment
from tf_agents.eval import metric_utils
from tf_agents.metrics import tf_metrics
from tf_agents.networks import categorical_q_network
from tf_agents.policies import random_tf_policy
from tf_agents.replay_buffers import tf_uniform_replay_buffer
from tf_agents.trajectories import trajectory
from tf_agents.utils import common

# Set up a virtual display for rendering OpenAI gym environments.
display = pyvirtualdisplay.Display(visible=0, size=(1400, 900)).start()

Hyperparamètres

env_name = "CartPole-v1" # @param {type:"string"}
num_iterations = 15000 # @param {type:"integer"}

initial_collect_steps = 1000  # @param {type:"integer"}
collect_steps_per_iteration = 1  # @param {type:"integer"}
replay_buffer_capacity = 100000  # @param {type:"integer"}

fc_layer_params = (100,)

batch_size = 64  # @param {type:"integer"}
learning_rate = 1e-3  # @param {type:"number"}
gamma = 0.99
log_interval = 200  # @param {type:"integer"}

num_atoms = 51  # @param {type:"integer"}
min_q_value = -20  # @param {type:"integer"}
max_q_value = 20  # @param {type:"integer"}
n_step_update = 2  # @param {type:"integer"}

num_eval_episodes = 10  # @param {type:"integer"}
eval_interval = 1000  # @param {type:"integer"}

Environnement

Chargez l'environnement comme avant, avec un pour la formation et un pour l'évaluation. Ici, nous utilisons CartPole-v1 (vs CartPole-v0 dans le didacticiel DQN), qui a une récompense maximale plus élevée de 500 au lieu de 200.

train_py_env = suite_gym.load(env_name)
eval_py_env = suite_gym.load(env_name)

train_env = tf_py_environment.TFPyEnvironment(train_py_env)
eval_env = tf_py_environment.TFPyEnvironment(eval_py_env)

Agent

C51 est un algorithme d'apprentissage Q basé sur DQN. Comme DQN, il peut être utilisé sur n'importe quel environnement avec un espace d'action discret.

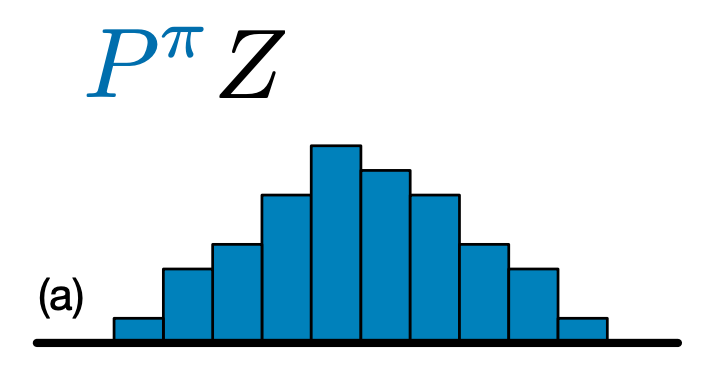

La principale différence entre C51 et DQN est qu'au lieu de simplement prédire la valeur Q pour chaque paire état-action, C51 prédit un modèle d'histogramme pour la distribution de probabilité de la valeur Q :

En apprenant la distribution plutôt que simplement la valeur attendue, l'algorithme est capable de rester plus stable pendant l'entraînement, ce qui améliore les performances finales. Cela est particulièrement vrai dans les situations avec des distributions de valeurs bimodales ou même multimodales, où une seule moyenne ne fournit pas une image précise.

Afin de s'entraîner sur les distributions de probabilité plutôt que sur les valeurs, C51 doit effectuer des calculs distributionnels complexes afin de calculer sa fonction de perte. Mais ne vous inquiétez pas, tout cela est pris en charge pour vous dans TF-Agents !

Pour créer un agent C51, nous avons d' abord besoin de créer un CategoricalQNetwork . L'API du CategoricalQNetwork est identique à celle du QNetwork , sauf qu'il ya un argument supplémentaire num_atoms . Cela représente le nombre de points d'appui dans nos estimations de distribution de probabilité. (L'image ci-dessus comprend 10 points d'appui, chacun représenté par une barre bleue verticale.) Comme vous pouvez le constater à partir du nom, le nombre d'atomes par défaut est 51.

categorical_q_net = categorical_q_network.CategoricalQNetwork(
    train_env.observation_spec(),
    train_env.action_spec(),
    num_atoms=num_atoms,
    fc_layer_params=fc_layer_params)

Nous avons également besoin d' un optimizer pour former le réseau que nous venons de créer, et une train_step_counter variable pour garder une trace de combien de fois le réseau a été mis à jour.

Notez que une autre différence significative de la vanille DqnAgent est que nous avons maintenant besoin de préciser min_q_value et max_q_value comme arguments. Celles-ci spécifient les valeurs les plus extrêmes du support (autrement dit, la plus extrême des 51 atomes de chaque côté). Assurez-vous de les choisir de manière appropriée pour votre environnement particulier. Ici, nous utilisons -20 et 20.

optimizer = tf.compat.v1.train.AdamOptimizer(learning_rate=learning_rate)

train_step_counter = tf.Variable(0)

agent = categorical_dqn_agent.CategoricalDqnAgent(
    train_env.time_step_spec(),
    train_env.action_spec(),
    categorical_q_network=categorical_q_net,
    optimizer=optimizer,
    min_q_value=min_q_value,
    max_q_value=max_q_value,
    n_step_update=n_step_update,
    td_errors_loss_fn=common.element_wise_squared_loss,
    gamma=gamma,
    train_step_counter=train_step_counter)
agent.initialize()

Une dernière chose à noter est que nous avons également ajouté un argument aux mises à jour l' utilisation n-étape avec \(n\) = 2. Dans Q-learning en une seule étape (\(n\) = 1), on ne calcule l'erreur entre les valeurs de Q- au pas de temps actuel et au pas de temps suivant en utilisant le retour à pas unique (basé sur l'équation d'optimalité de Bellman). Le retour en une étape est défini comme :

\(G_t = R_{t + 1} + \gamma V(s_{t + 1})\)

où nous définissons \(V(s) = \max_a{Q(s, a)}\).

Mises à jour N étapes impliquent l' élargissement de la fonction standard de retour simple étape \(n\) fois:

\(G_t^n = R_{t + 1} + \gamma R_{t + 2} + \gamma^2 R_{t + 3} + \dots + \gamma^n V(s_{t + n})\)

Mises à jour N étapes permettent à l'agent de l' amorçage de plus à l'avenir, et à la juste valeur de \(n\), ce souvent conduit à un apprentissage plus rapide.

Bien que les mises à jour et C51 n étapes sont souvent associées à la relecture hiérarchisé pour former le noyau de l' agent de ciel , nous avons vu aucune amélioration mesurable de la mise en œuvre des priorités de relecture. De plus, nous constatons qu'en combinant notre agent C51 avec des mises à jour en n étapes seules, notre agent fonctionne aussi bien que d'autres agents Rainbow sur l'échantillon d'environnements Atari que nous avons testés.

Métriques et évaluation

La mesure la plus couramment utilisée pour évaluer une politique est le rendement moyen. Le retour est la somme des récompenses obtenues lors de l'exécution d'une politique dans un environnement pour un épisode, et nous en faisons généralement la moyenne sur quelques épisodes. Nous pouvons calculer la métrique de rendement moyen comme suit.

def compute_avg_return(environment, policy, num_episodes=10):

  total_return = 0.0
  for _ in range(num_episodes):

    time_step = environment.reset()
    episode_return = 0.0

    while not time_step.is_last():
      action_step = policy.action(time_step)
      time_step = environment.step(action_step.action)
      episode_return += time_step.reward
    total_return += episode_return

  avg_return = total_return / num_episodes
  return avg_return.numpy()[0]


random_policy = random_tf_policy.RandomTFPolicy(train_env.time_step_spec(),
                                                train_env.action_spec())

compute_avg_return(eval_env, random_policy, num_eval_episodes)

# Please also see the metrics module for standard implementations of different
# metrics.

20.0

Collecte de données

Comme dans le didacticiel DQN, configurez le tampon de relecture et la collecte de données initiale avec la politique aléatoire.

replay_buffer = tf_uniform_replay_buffer.TFUniformReplayBuffer(
    data_spec=agent.collect_data_spec,
    batch_size=train_env.batch_size,
    max_length=replay_buffer_capacity)

def collect_step(environment, policy):
  time_step = environment.current_time_step()
  action_step = policy.action(time_step)
  next_time_step = environment.step(action_step.action)
  traj = trajectory.from_transition(time_step, action_step, next_time_step)

  # Add trajectory to the replay buffer
  replay_buffer.add_batch(traj)

for _ in range(initial_collect_steps):
  collect_step(train_env, random_policy)

# This loop is so common in RL, that we provide standard implementations of
# these. For more details see the drivers module.

# Dataset generates trajectories with shape [BxTx...] where
# T = n_step_update + 1.
dataset = replay_buffer.as_dataset(
    num_parallel_calls=3, sample_batch_size=batch_size,
    num_steps=n_step_update + 1).prefetch(3)

iterator = iter(dataset)

WARNING:tensorflow:From /tmpfs/src/tf_docs_env/lib/python3.7/site-packages/tensorflow/python/data/experimental/ops/counter.py:66: scan (from tensorflow.python.data.experimental.ops.scan_ops) is deprecated and will be removed in a future version.
Instructions for updating:
Use `tf.data.Dataset.scan(...) instead
WARNING:tensorflow:From /tmpfs/src/tf_docs_env/lib/python3.7/site-packages/tensorflow/python/autograph/impl/api.py:382: ReplayBuffer.get_next (from tf_agents.replay_buffers.replay_buffer) is deprecated and will be removed in a future version.
Instructions for updating:
Use `as_dataset(..., single_deterministic_pass=False) instead.

Formation de l'agent

La boucle d'apprentissage consiste à la fois à collecter les données de l'environnement et à optimiser les réseaux de l'agent. En cours de route, nous évaluerons occasionnellement la politique de l'agent pour voir comment nous nous débrouillons.

Ce qui suit prendra environ 7 minutes pour s'exécuter.

try:
  %%time
except:
  pass

# (Optional) Optimize by wrapping some of the code in a graph using TF function.
agent.train = common.function(agent.train)

# Reset the train step
agent.train_step_counter.assign(0)

# Evaluate the agent's policy once before training.
avg_return = compute_avg_return(eval_env, agent.policy, num_eval_episodes)
returns = [avg_return]

for _ in range(num_iterations):

  # Collect a few steps using collect_policy and save to the replay buffer.
  for _ in range(collect_steps_per_iteration):
    collect_step(train_env, agent.collect_policy)

  # Sample a batch of data from the buffer and update the agent's network.
  experience, unused_info = next(iterator)
  train_loss = agent.train(experience)

  step = agent.train_step_counter.numpy()

  if step % log_interval == 0:
    print('step = {0}: loss = {1}'.format(step, train_loss.loss))

  if step % eval_interval == 0:
    avg_return = compute_avg_return(eval_env, agent.policy, num_eval_episodes)
    print('step = {0}: Average Return = {1:.2f}'.format(step, avg_return))
    returns.append(avg_return)

WARNING:tensorflow:From /tmpfs/src/tf_docs_env/lib/python3.7/site-packages/tensorflow/python/util/dispatch.py:206: calling foldr_v2 (from tensorflow.python.ops.functional_ops) with back_prop=False is deprecated and will be removed in a future version.
Instructions for updating:
back_prop=False is deprecated. Consider using tf.stop_gradient instead.
Instead of:
results = tf.foldr(fn, elems, back_prop=False)
Use:
results = tf.nest.map_structure(tf.stop_gradient, tf.foldr(fn, elems))
step = 200: loss = 3.199000597000122
step = 400: loss = 2.083357810974121
step = 600: loss = 1.9901162385940552
step = 800: loss = 1.9055049419403076
step = 1000: loss = 1.7382612228393555
step = 1000: Average Return = 34.40
step = 1200: loss = 1.3624987602233887
step = 1400: loss = 1.548039197921753
step = 1600: loss = 1.4193217754364014
step = 1800: loss = 1.3339967727661133
step = 2000: loss = 1.1471226215362549
step = 2000: Average Return = 91.10
step = 2200: loss = 1.360352873802185
step = 2400: loss = 1.4253160953521729
step = 2600: loss = 0.9550995826721191
step = 2800: loss = 0.9822611808776855
step = 3000: loss = 1.0512573719024658
step = 3000: Average Return = 102.60
step = 3200: loss = 1.131516456604004
step = 3400: loss = 1.0834283828735352
step = 3600: loss = 0.8771724104881287
step = 3800: loss = 0.7854692935943604
step = 4000: loss = 0.7451740503311157
step = 4000: Average Return = 179.10
step = 4200: loss = 0.6963338851928711
step = 4400: loss = 0.8579068183898926
step = 4600: loss = 0.735978364944458
step = 4800: loss = 0.5723521709442139
step = 5000: loss = 0.6422518491744995
step = 5000: Average Return = 138.00
step = 5200: loss = 0.5242955684661865
step = 5400: loss = 0.869032621383667
step = 5600: loss = 0.7798122763633728
step = 5800: loss = 0.745892345905304
step = 6000: loss = 0.7540864944458008
step = 6000: Average Return = 155.80
step = 6200: loss = 0.6851651668548584
step = 6400: loss = 0.7417727112770081
step = 6600: loss = 0.7385923862457275
step = 6800: loss = 0.8823254108428955
step = 7000: loss = 0.6216408014297485
step = 7000: Average Return = 146.90
step = 7200: loss = 0.3905255198478699
step = 7400: loss = 0.5030156373977661
step = 7600: loss = 0.6326021552085876
step = 7800: loss = 0.6071780920028687
step = 8000: loss = 0.49069637060165405
step = 8000: Average Return = 332.70
step = 8200: loss = 0.7194125056266785
step = 8400: loss = 0.7707428932189941
step = 8600: loss = 0.42258384823799133
step = 8800: loss = 0.5215793251991272
step = 9000: loss = 0.6949542164802551
step = 9000: Average Return = 174.10
step = 9200: loss = 0.7312793731689453
step = 9400: loss = 0.5663323402404785
step = 9600: loss = 0.8518731594085693
step = 9800: loss = 0.5256152153015137
step = 10000: loss = 0.578148603439331
step = 10000: Average Return = 147.40
step = 10200: loss = 0.46965712308883667
step = 10400: loss = 0.5685954093933105
step = 10600: loss = 0.5819060802459717
step = 10800: loss = 0.792033851146698
step = 11000: loss = 0.5804982781410217
step = 11000: Average Return = 186.80
step = 11200: loss = 0.4973406195640564
step = 11400: loss = 0.33229681849479675
step = 11600: loss = 0.5267124176025391
step = 11800: loss = 0.585414469242096
step = 12000: loss = 0.6697092652320862
step = 12000: Average Return = 135.30
step = 12200: loss = 0.30732017755508423
step = 12400: loss = 0.490392804145813
step = 12600: loss = 0.28014713525772095
step = 12800: loss = 0.456543892621994
step = 13000: loss = 0.48237597942352295
step = 13000: Average Return = 182.70
step = 13200: loss = 0.5447070598602295
step = 13400: loss = 0.4602382481098175
step = 13600: loss = 0.5659506320953369
step = 13800: loss = 0.47906267642974854
step = 14000: loss = 0.4060840904712677
step = 14000: Average Return = 153.00
step = 14200: loss = 0.6457054018974304
step = 14400: loss = 0.4795544147491455
step = 14600: loss = 0.16895757615566254
step = 14800: loss = 0.5005109906196594
step = 15000: loss = 0.5339224338531494
step = 15000: Average Return = 165.10

Visualisation

Parcelles

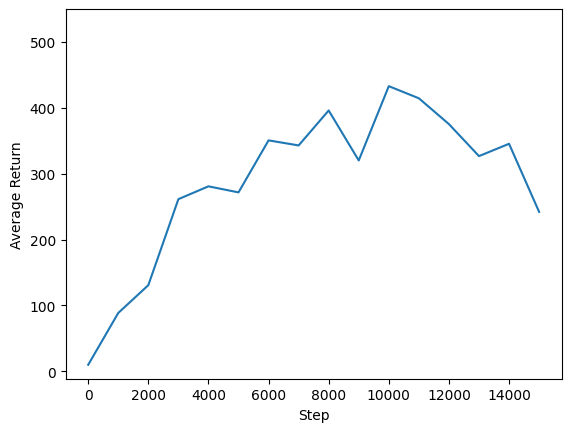

Nous pouvons tracer le retour par rapport aux étapes globales pour voir les performances de notre agent. Dans Cartpole-v1 , l'environnement donne une récompense de +1 pour chaque pas de temps les séjours pôles, et puisque le nombre maximum d'étapes est de 500, le rendement maximum possible est de 500.

steps = range(0, num_iterations + 1, eval_interval)
plt.plot(steps, returns)
plt.ylabel('Average Return')
plt.xlabel('Step')
plt.ylim(top=550)

(19.485000991821288, 550.0)

Vidéos

Il est utile de visualiser les performances d'un agent en restituant l'environnement à chaque étape. Avant de faire cela, créons d'abord une fonction pour intégrer des vidéos dans ce colab.

def embed_mp4(filename):
  """Embeds an mp4 file in the notebook."""
  video = open(filename,'rb').read()
  b64 = base64.b64encode(video)
  tag = '''
  <video width="640" height="480" controls>
    <source src="data:video/mp4;base64,{0}" type="video/mp4">
  Your browser does not support the video tag.
  </video>'''.format(b64.decode())

  return IPython.display.HTML(tag)

Le code suivant visualise la politique de l'agent pour quelques épisodes :

num_episodes = 3
video_filename = 'imageio.mp4'
with imageio.get_writer(video_filename, fps=60) as video:
  for _ in range(num_episodes):
    time_step = eval_env.reset()
    video.append_data(eval_py_env.render())
    while not time_step.is_last():
      action_step = agent.policy.action(time_step)
      time_step = eval_env.step(action_step.action)
      video.append_data(eval_py_env.render())

embed_mp4(video_filename)

WARNING:root:IMAGEIO FFMPEG_WRITER WARNING: input image is not divisible by macro_block_size=16, resizing from (400, 600) to (400, 608) to ensure video compatibility with most codecs and players. To prevent resizing, make your input image divisible by the macro_block_size or set the macro_block_size to None (risking incompatibility). You may also see a FFMPEG warning concerning speedloss due to data not being aligned.
[swscaler @ 0x5646eec183c0] Warning: data is not aligned! This can lead to a speed loss

C51 a tendance à faire un peu mieux que DQN sur CartPole-v1, mais la différence entre les deux agents devient de plus en plus importante dans des environnements de plus en plus complexes. Par exemple, sur le benchmark Atari 2600 complet, C51 démontre une amélioration du score moyen de 126% par rapport à DQN après normalisation par rapport à un agent aléatoire. Des améliorations supplémentaires peuvent être obtenues en incluant des mises à jour en n étapes.

Pour une plongée plus profondément dans l'algorithme C51, voir une perspective distributive sur l' apprentissage par renforcement (2017) .
