DQN C51 / Arco iris

Ver en TensorFlow.org Ejecutar en Google Colab Ver fuente en GitHub Descargar cuaderno

Introducción

Este ejemplo muestra cómo formar una categórica DQN (C51) agente en el medio ambiente Cartpole utilizando la biblioteca de TF-Agentes.

Entorno de cartpole

Asegúrese de tomar un vistazo a través del tutorial DQN como requisito previo. Este tutorial asumirá familiaridad con el tutorial de DQN; se centrará principalmente en las diferencias entre DQN y C51.

Configuración

Si aún no ha instalado tf-agents, ejecute:

sudo apt-get update
sudo apt-get install -y xvfb ffmpeg freeglut3-dev
pip install 'imageio==2.4.0'
pip install pyvirtualdisplay
pip install tf-agents
pip install pyglet

from __future__ import absolute_import
from __future__ import division
from __future__ import print_function

import base64
import imageio
import IPython
import matplotlib
import matplotlib.pyplot as plt
import PIL.Image
import pyvirtualdisplay

import tensorflow as tf

from tf_agents.agents.categorical_dqn import categorical_dqn_agent
from tf_agents.drivers import dynamic_step_driver
from tf_agents.environments import suite_gym
from tf_agents.environments import tf_py_environment
from tf_agents.eval import metric_utils
from tf_agents.metrics import tf_metrics
from tf_agents.networks import categorical_q_network
from tf_agents.policies import random_tf_policy
from tf_agents.replay_buffers import tf_uniform_replay_buffer
from tf_agents.trajectories import trajectory
from tf_agents.utils import common

# Set up a virtual display for rendering OpenAI gym environments.
display = pyvirtualdisplay.Display(visible=0, size=(1400, 900)).start()

Hiperparámetros

env_name = "CartPole-v1" # @param {type:"string"}
num_iterations = 15000 # @param {type:"integer"}

initial_collect_steps = 1000  # @param {type:"integer"}
collect_steps_per_iteration = 1  # @param {type:"integer"}
replay_buffer_capacity = 100000  # @param {type:"integer"}

fc_layer_params = (100,)

batch_size = 64  # @param {type:"integer"}
learning_rate = 1e-3  # @param {type:"number"}
gamma = 0.99
log_interval = 200  # @param {type:"integer"}

num_atoms = 51  # @param {type:"integer"}
min_q_value = -20  # @param {type:"integer"}
max_q_value = 20  # @param {type:"integer"}
n_step_update = 2  # @param {type:"integer"}

num_eval_episodes = 10  # @param {type:"integer"}
eval_interval = 1000  # @param {type:"integer"}

Medio ambiente

Cargue el ambiente como antes, con uno para entrenamiento y otro para evaluación. Aquí usamos CartPole-v1 (frente a CartPole-v0 en el tutorial de DQN), que tiene una recompensa máxima mayor de 500 en lugar de 200.

train_py_env = suite_gym.load(env_name)
eval_py_env = suite_gym.load(env_name)

train_env = tf_py_environment.TFPyEnvironment(train_py_env)
eval_env = tf_py_environment.TFPyEnvironment(eval_py_env)

Agente

C51 es un algoritmo de Q-learning basado en DQN. Al igual que DQN, se puede utilizar en cualquier entorno con un espacio de acción discreto.

La principal diferencia entre C51 y DQN es que en lugar de simplemente predecir el valor Q para cada par estado-acción, C51 predice un modelo de histograma para la distribución de probabilidad del valor Q:

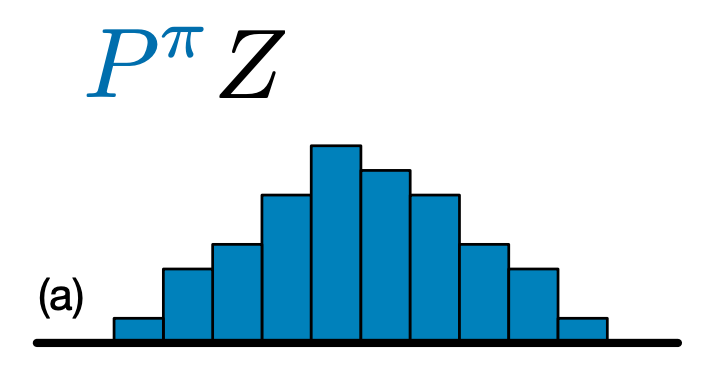

Ejemplo C51 Distribución

Al aprender la distribución en lugar de simplemente el valor esperado, el algoritmo puede permanecer más estable durante el entrenamiento, lo que lleva a un mejor rendimiento final. Esto es particularmente cierto en situaciones con distribuciones de valores bimodales o incluso multimodales, donde un solo promedio no proporciona una imagen precisa.

Para entrenar en distribuciones de probabilidad en lugar de valores, C51 debe realizar algunos cálculos de distribución complejos para calcular su función de pérdida. Pero no te preocupes, ¡todo esto está resuelto por ti en TF-Agents!

Para crear un agente de C51, primero tenemos que crear un CategoricalQNetwork . La API de la CategoricalQNetwork es la misma que la de la QNetwork , excepto que no es un argumento adicional num_atoms . Esto representa el número de puntos de apoyo en nuestras estimaciones de distribución de probabilidad. (La imagen de arriba incluye 10 puntos de soporte, cada uno representado por una barra azul vertical). Como puede ver por el nombre, el número predeterminado de átomos es 51.

categorical_q_net = categorical_q_network.CategoricalQNetwork(
    train_env.observation_spec(),
    train_env.action_spec(),
    num_atoms=num_atoms,
    fc_layer_params=fc_layer_params)

También necesitamos un optimizer para entrenar la red que acabamos de crear, y una train_step_counter variable para llevar la cuenta de cuántas veces se ha actualizado la red.

Tenga en cuenta que otra diferencia significativa de la vainilla DqnAgent es que ahora tenemos que especificar min_q_value y max_q_value como argumentos. Estos especifican los valores más extremos del soporte (en otras palabras, el más extremo de los 51 átomos de cada lado). Asegúrese de elegir estos de forma adecuada para su entorno particular. Aquí usamos -20 y 20.

optimizer = tf.compat.v1.train.AdamOptimizer(learning_rate=learning_rate)

train_step_counter = tf.Variable(0)

agent = categorical_dqn_agent.CategoricalDqnAgent(
    train_env.time_step_spec(),
    train_env.action_spec(),
    categorical_q_network=categorical_q_net,
    optimizer=optimizer,
    min_q_value=min_q_value,
    max_q_value=max_q_value,
    n_step_update=n_step_update,
    td_errors_loss_fn=common.element_wise_squared_loss,
    gamma=gamma,
    train_step_counter=train_step_counter)
agent.initialize()

Una última cosa a destacar es que también hemos añadido un argumento a cambios de uso de N-step con \(n\) = 2. En un solo paso Q-learning (\(n\) = 1), sólo se calcula el error entre los valores de Q en el paso de tiempo actual y el siguiente paso de tiempo usando el retorno de un solo paso (basado en la ecuación de optimalidad de Bellman). El retorno de un solo paso se define como:

\(G_t = R_{t + 1} + \gamma V(s_{t + 1})\)

donde definimos \(V(s) = \max_a{Q(s, a)}\).

Actualizaciones N pasos implican la ampliación de la función de retorno de un solo paso estándar \(n\) veces:

\(G_t^n = R_{t + 1} + \gamma R_{t + 2} + \gamma^2 R_{t + 3} + \dots + \gamma^n V(s_{t + n})\)

Actualizaciones N pasos permiten al agente para arrancar desde más lejos en el futuro, y con el valor correcto de \(n\), esto a menudo conduce a aprender más rápido.

Aunque actualizaciones C51 y n-paso se combinan a menudo con repetición priorizada para formar el núcleo del agente Rainbow , vimos ninguna mejora medible de la aplicación de repetición priorizada. Además, descubrimos que cuando combinamos nuestro agente C51 con actualizaciones de n pasos solamente, nuestro agente se desempeña tan bien como otros agentes Rainbow en la muestra de entornos Atari que hemos probado.

Métricas y evaluación

La métrica más común utilizada para evaluar una póliza es el rendimiento promedio. El retorno es la suma de las recompensas obtenidas al ejecutar una política en un entorno para un episodio, y generalmente promediamos esto en unos pocos episodios. Podemos calcular la métrica de rendimiento promedio de la siguiente manera.

def compute_avg_return(environment, policy, num_episodes=10):

  total_return = 0.0
  for _ in range(num_episodes):

    time_step = environment.reset()
    episode_return = 0.0

    while not time_step.is_last():
      action_step = policy.action(time_step)
      time_step = environment.step(action_step.action)
      episode_return += time_step.reward
    total_return += episode_return

  avg_return = total_return / num_episodes
  return avg_return.numpy()[0]


random_policy = random_tf_policy.RandomTFPolicy(train_env.time_step_spec(),
                                                train_env.action_spec())

compute_avg_return(eval_env, random_policy, num_eval_episodes)

# Please also see the metrics module for standard implementations of different
# metrics.

20.0

Recopilación de datos

Como en el tutorial de DQN, configure el búfer de reproducción y la recopilación de datos inicial con la política aleatoria.

replay_buffer = tf_uniform_replay_buffer.TFUniformReplayBuffer(
    data_spec=agent.collect_data_spec,
    batch_size=train_env.batch_size,
    max_length=replay_buffer_capacity)

def collect_step(environment, policy):
  time_step = environment.current_time_step()
  action_step = policy.action(time_step)
  next_time_step = environment.step(action_step.action)
  traj = trajectory.from_transition(time_step, action_step, next_time_step)

  # Add trajectory to the replay buffer
  replay_buffer.add_batch(traj)

for _ in range(initial_collect_steps):
  collect_step(train_env, random_policy)

# This loop is so common in RL, that we provide standard implementations of
# these. For more details see the drivers module.

# Dataset generates trajectories with shape [BxTx...] where
# T = n_step_update + 1.
dataset = replay_buffer.as_dataset(
    num_parallel_calls=3, sample_batch_size=batch_size,
    num_steps=n_step_update + 1).prefetch(3)

iterator = iter(dataset)

WARNING:tensorflow:From /tmpfs/src/tf_docs_env/lib/python3.7/site-packages/tensorflow/python/data/experimental/ops/counter.py:66: scan (from tensorflow.python.data.experimental.ops.scan_ops) is deprecated and will be removed in a future version.
Instructions for updating:
Use `tf.data.Dataset.scan(...) instead
WARNING:tensorflow:From /tmpfs/src/tf_docs_env/lib/python3.7/site-packages/tensorflow/python/autograph/impl/api.py:382: ReplayBuffer.get_next (from tf_agents.replay_buffers.replay_buffer) is deprecated and will be removed in a future version.
Instructions for updating:
Use `as_dataset(..., single_deterministic_pass=False) instead.

Entrenando al agente

El ciclo de entrenamiento implica tanto la recopilación de datos del entorno como la optimización de las redes del agente. A lo largo del camino, ocasionalmente evaluaremos la política del agente para ver cómo lo estamos haciendo.

Lo siguiente tardará ~ 7 minutos en ejecutarse.

try:
  %%time
except:
  pass

# (Optional) Optimize by wrapping some of the code in a graph using TF function.
agent.train = common.function(agent.train)

# Reset the train step
agent.train_step_counter.assign(0)

# Evaluate the agent's policy once before training.
avg_return = compute_avg_return(eval_env, agent.policy, num_eval_episodes)
returns = [avg_return]

for _ in range(num_iterations):

  # Collect a few steps using collect_policy and save to the replay buffer.
  for _ in range(collect_steps_per_iteration):
    collect_step(train_env, agent.collect_policy)

  # Sample a batch of data from the buffer and update the agent's network.
  experience, unused_info = next(iterator)
  train_loss = agent.train(experience)

  step = agent.train_step_counter.numpy()

  if step % log_interval == 0:
    print('step = {0}: loss = {1}'.format(step, train_loss.loss))

  if step % eval_interval == 0:
    avg_return = compute_avg_return(eval_env, agent.policy, num_eval_episodes)
    print('step = {0}: Average Return = {1:.2f}'.format(step, avg_return))
    returns.append(avg_return)

WARNING:tensorflow:From /tmpfs/src/tf_docs_env/lib/python3.7/site-packages/tensorflow/python/util/dispatch.py:206: calling foldr_v2 (from tensorflow.python.ops.functional_ops) with back_prop=False is deprecated and will be removed in a future version.
Instructions for updating:
back_prop=False is deprecated. Consider using tf.stop_gradient instead.
Instead of:
results = tf.foldr(fn, elems, back_prop=False)
Use:
results = tf.nest.map_structure(tf.stop_gradient, tf.foldr(fn, elems))
step = 200: loss = 3.199000597000122
step = 400: loss = 2.083357810974121
step = 600: loss = 1.9901162385940552
step = 800: loss = 1.9055049419403076
step = 1000: loss = 1.7382612228393555
step = 1000: Average Return = 34.40
step = 1200: loss = 1.3624987602233887
step = 1400: loss = 1.548039197921753
step = 1600: loss = 1.4193217754364014
step = 1800: loss = 1.3339967727661133
step = 2000: loss = 1.1471226215362549
step = 2000: Average Return = 91.10
step = 2200: loss = 1.360352873802185
step = 2400: loss = 1.4253160953521729
step = 2600: loss = 0.9550995826721191
step = 2800: loss = 0.9822611808776855
step = 3000: loss = 1.0512573719024658
step = 3000: Average Return = 102.60
step = 3200: loss = 1.131516456604004
step = 3400: loss = 1.0834283828735352
step = 3600: loss = 0.8771724104881287
step = 3800: loss = 0.7854692935943604
step = 4000: loss = 0.7451740503311157
step = 4000: Average Return = 179.10
step = 4200: loss = 0.6963338851928711
step = 4400: loss = 0.8579068183898926
step = 4600: loss = 0.735978364944458
step = 4800: loss = 0.5723521709442139
step = 5000: loss = 0.6422518491744995
step = 5000: Average Return = 138.00
step = 5200: loss = 0.5242955684661865
step = 5400: loss = 0.869032621383667
step = 5600: loss = 0.7798122763633728
step = 5800: loss = 0.745892345905304
step = 6000: loss = 0.7540864944458008
step = 6000: Average Return = 155.80
step = 6200: loss = 0.6851651668548584
step = 6400: loss = 0.7417727112770081
step = 6600: loss = 0.7385923862457275
step = 6800: loss = 0.8823254108428955
step = 7000: loss = 0.6216408014297485
step = 7000: Average Return = 146.90
step = 7200: loss = 0.3905255198478699
step = 7400: loss = 0.5030156373977661
step = 7600: loss = 0.6326021552085876
step = 7800: loss = 0.6071780920028687
step = 8000: loss = 0.49069637060165405
step = 8000: Average Return = 332.70
step = 8200: loss = 0.7194125056266785
step = 8400: loss = 0.7707428932189941
step = 8600: loss = 0.42258384823799133
step = 8800: loss = 0.5215793251991272
step = 9000: loss = 0.6949542164802551
step = 9000: Average Return = 174.10
step = 9200: loss = 0.7312793731689453
step = 9400: loss = 0.5663323402404785
step = 9600: loss = 0.8518731594085693
step = 9800: loss = 0.5256152153015137
step = 10000: loss = 0.578148603439331
step = 10000: Average Return = 147.40
step = 10200: loss = 0.46965712308883667
step = 10400: loss = 0.5685954093933105
step = 10600: loss = 0.5819060802459717
step = 10800: loss = 0.792033851146698
step = 11000: loss = 0.5804982781410217
step = 11000: Average Return = 186.80
step = 11200: loss = 0.4973406195640564
step = 11400: loss = 0.33229681849479675
step = 11600: loss = 0.5267124176025391
step = 11800: loss = 0.585414469242096
step = 12000: loss = 0.6697092652320862
step = 12000: Average Return = 135.30
step = 12200: loss = 0.30732017755508423
step = 12400: loss = 0.490392804145813
step = 12600: loss = 0.28014713525772095
step = 12800: loss = 0.456543892621994
step = 13000: loss = 0.48237597942352295
step = 13000: Average Return = 182.70
step = 13200: loss = 0.5447070598602295
step = 13400: loss = 0.4602382481098175
step = 13600: loss = 0.5659506320953369
step = 13800: loss = 0.47906267642974854
step = 14000: loss = 0.4060840904712677
step = 14000: Average Return = 153.00
step = 14200: loss = 0.6457054018974304
step = 14400: loss = 0.4795544147491455
step = 14600: loss = 0.16895757615566254
step = 14800: loss = 0.5005109906196594
step = 15000: loss = 0.5339224338531494
step = 15000: Average Return = 165.10

Visualización

Parcelas

Podemos trazar el retorno frente a los pasos globales para ver el desempeño de nuestro agente. En Cartpole-v1 , el medio ambiente da una recompensa de 1 por cada paso de tiempo las estancias de polo, y dado que el número máximo de pasos es de 500, el rendimiento máximo posible es también 500.

steps = range(0, num_iterations + 1, eval_interval)
plt.plot(steps, returns)
plt.ylabel('Average Return')
plt.xlabel('Step')
plt.ylim(top=550)

(19.485000991821288, 550.0)

png

Videos

Es útil visualizar el desempeño de un agente al representar el entorno en cada paso. Antes de hacer eso, primero creemos una función para incrustar videos en este colab.

def embed_mp4(filename):
  """Embeds an mp4 file in the notebook."""
  video = open(filename,'rb').read()
  b64 = base64.b64encode(video)
  tag = '''
  <video width="640" height="480" controls>
    <source src="data:video/mp4;base64,{0}" type="video/mp4">
  Your browser does not support the video tag.
  </video>'''.format(b64.decode())

  return IPython.display.HTML(tag)

El siguiente código visualiza la política del agente para algunos episodios:

num_episodes = 3
video_filename = 'imageio.mp4'
with imageio.get_writer(video_filename, fps=60) as video:
  for _ in range(num_episodes):
    time_step = eval_env.reset()
    video.append_data(eval_py_env.render())
    while not time_step.is_last():
      action_step = agent.policy.action(time_step)
      time_step = eval_env.step(action_step.action)
      video.append_data(eval_py_env.render())

embed_mp4(video_filename)

WARNING:root:IMAGEIO FFMPEG_WRITER WARNING: input image is not divisible by macro_block_size=16, resizing from (400, 600) to (400, 608) to ensure video compatibility with most codecs and players. To prevent resizing, make your input image divisible by the macro_block_size or set the macro_block_size to None (risking incompatibility). You may also see a FFMPEG warning concerning speedloss due to data not being aligned.
[swscaler @ 0x5646eec183c0] Warning: data is not aligned! This can lead to a speed loss

C51 tiende a funcionar ligeramente mejor que DQN en CartPole-v1, pero la diferencia entre los dos agentes se vuelve cada vez más significativa en entornos cada vez más complejos. Por ejemplo, en el punto de referencia completo de Atari 2600, C51 demuestra una mejora en la puntuación media del 126% sobre DQN después de la normalización con respecto a un agente aleatorio. Se pueden obtener mejoras adicionales al incluir actualizaciones de n pasos.

Para una inmersión más profunda en el algoritmo de C51, ver Una perspectiva distributiva en el refuerzo de aprendizaje (2017) .
